Комбинированное уплотнение NIPSL
NIPSL — комбинированный профиль грязесъемника и уплотнения для пневмоцилиндров, рассчитанный на быструю установку в открытое посадочное место.
Описание уплотнения NIPSL
NIPSL — специальный грязесъемник-уплотнение с вулканизированной металлической сердцевиной внутри профиля. Такая конструкция повышает жесткость посадки и помогает автоматической установке в открытое посадочное место.
Нижняя выпуклость в посадочной зоне и удерживающее кольцо Seeger препятствуют выскакиванию профиля из канавки при работе цилиндра. За счет этого уплотнение удобно обслуживать и заменять без сложной разборки узла.
Профиль объединяет функции очистки штока и герметизации, предотвращая попадание загрязнений внутрь цилиндра. Основное исполнение изготавливается из NBR 72 Shore A, также возможен вариант FKM/Metal для повышенных температур.
Технические характеристики
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR/Metal | до 1 м/с | -30°C…+100°C | до 1.2 МПа | пневмоцилиндры, открытые посадочные места, комбинированная очистка и герметизация |
| FKM/Metal | до 1 м/с | -20°C…+200°C | до 1.2 МПа | пневмоцилиндры с повышенной температурой и требованиями к химической стойкости |
Преимущества NIPSL
- совмещает функции грязесъемника и уплотнения
- металлическая сердцевина повышает стабильность посадки
- подходит для полностью открытого посадочного места
- простая замена при техническом обслуживании
- удерживающее кольцо снижает риск выхода профиля из канавки
- защищает цилиндр от попадания загрязнений
Аналоги и взаимозаменяемость NIPSL
NIPSL подбирается как комбинированное уплотнение-грязесъемник при совпадении посадочных размеров, материала, температуры и условий работы пневмоцилиндра. При замене важно учитывать наличие металлической сердцевины и открытый тип посадочного места.

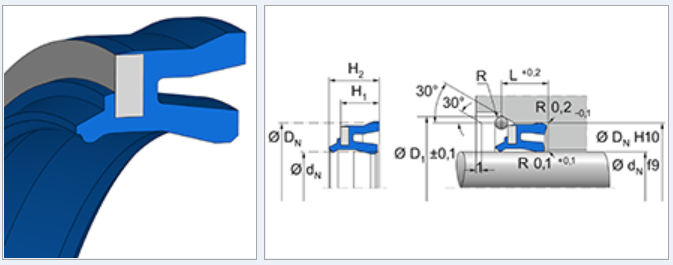

Визуальная схема и геометрия профиля NIPSL

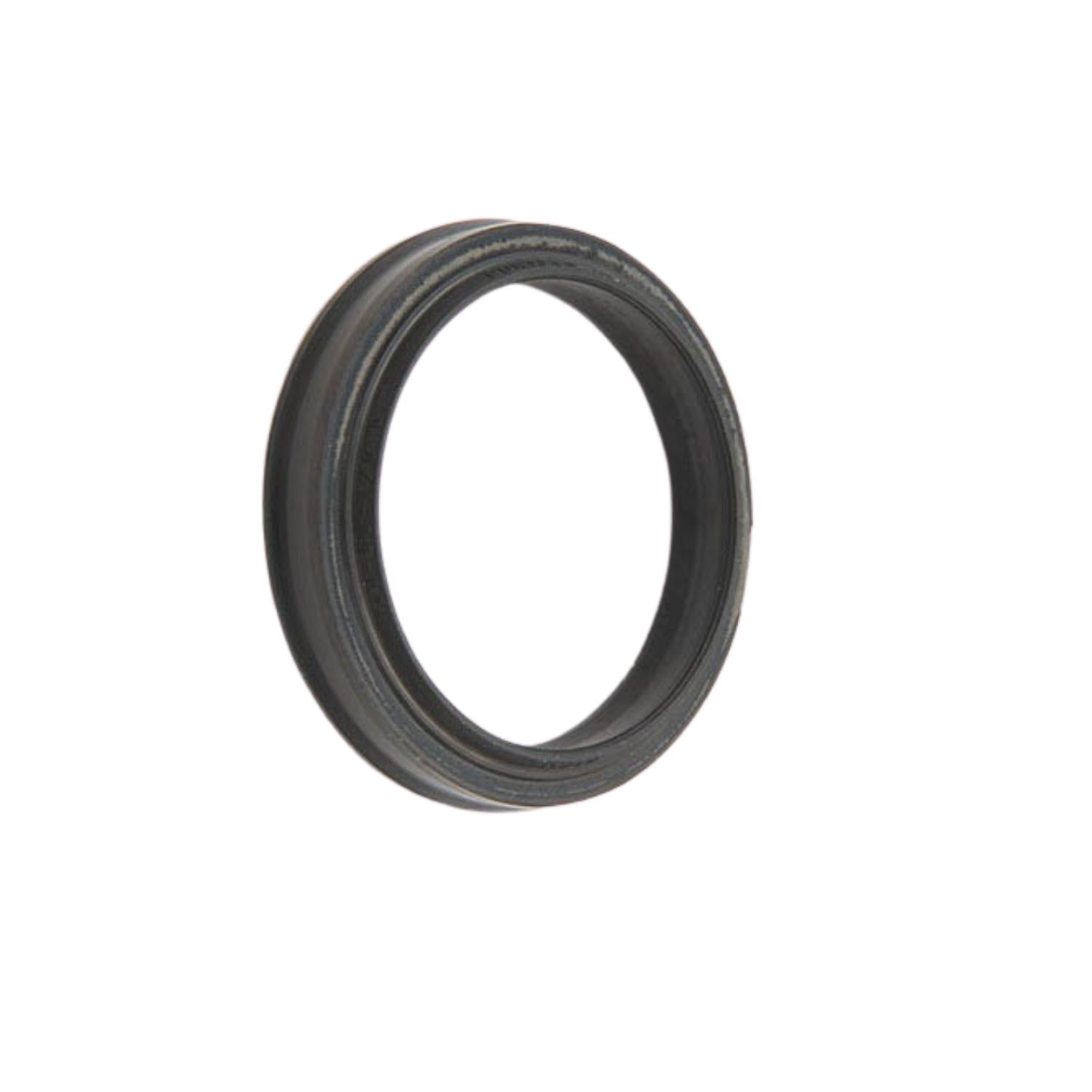

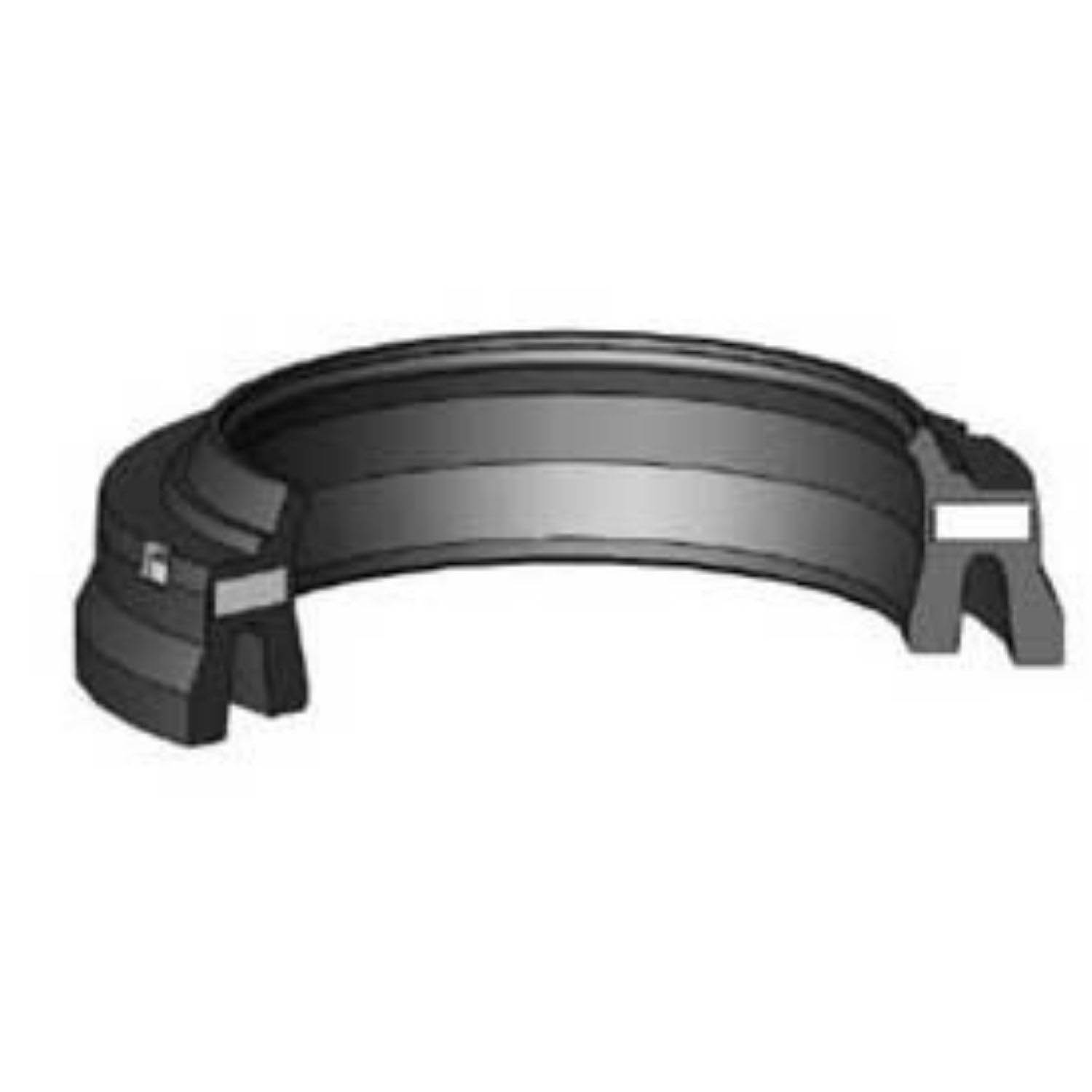

Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения NIPSL для подбора размеров и сравнения с аналогами.
Размеры профиля NIPSL
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | R | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 16 | 9,5 | 18 | 8,5 | 7 | 1,1 | — | 419272 | 8x16x9,5x18x8,5x7x1,1 NIPSL |
| 10 | 20 | 9,5 | 22 | 8,5 | 7 | 1,1 | — | 419273 | 10x20x9,5x22x8,5x7x1,1 NIPSL |
| 12 | 20 | 6 | 8,5 | 22 | 7,5 | 1,1 | — | 419274 | 12x20x6x8,5x22x7,5x1,1 NIPSL |
| 12 | 22 | 9,5 | 24 | 8,5 | 7 | 1,1 | — | 104779 | 12x22x9,5x24x8,5x7x1,1 NIPSL |
| 14 | 24 | 9,5 | 26 | 8,5 | 5 | 7 | 1,1 | 419275 | 14x24x9,5x26x8,5x5x7x1,1 NIPSL |
| 16 | 26 | 9,5 | 28 | 8,5 | 7 | 1,1 | — | 104780 | 16x26x9,5x28x8,5x7x1,1 NIPSL |
| 18 | 26 | 6 | 8,5 | 28 | 7,5 | 1,1 | — | 390006 | 18x26x6x8,5x28x7,5x1,1 NIPSL |
| 18 | 28 | 9,5 | 30 | 8,5 | 7 | 1,1 | — | 121453 | 18x28x9,5x30x8,5x7x1,1 NIPSL |
| 30 | 10 | 32 | 8,5 | 20 | 7 | 1,1 | — | 104781 | 30x10x32x8,5x20x7x1,1 NIPSL |
| 22 | 32 | 9,5 | 34,5 | 8,8 | 1,4 | 7 | — | 404837 | 22x32x9,5x34,5x8,8x1,4x7 NIPSL |
| 25 | 35 | 9,5 | 37,5 | 8,8 | 1,4 | 7 | — | 104782 | 25x35x9,5x37,5x8,8x1,4x7 NIPSL |
| 30 | 40 | 9,5 | 42,5 | 8,8 | 1,4 | 7 | — | 361502 | 30x40x9,5x42,5x8,8x1,4x7 NIPSL |
| 32 | 42 | 9,5 | 44,5 | 8,8 | 1,4 | 7 | — | 419276 | 32x42x9,5x44,5x8,8x1,4x7 NIPSL |
| 40 | 50 | 9,5 | 52,5 | 8,8 | 1,4 | 7 | — | 419277 | 40x50x9,5x52,5x8,8x1,4x7 NIPSL |
| 50 | 60 | 6,5 | 9 | 62,5 | 8,3 | 1,4 | — | 433162 | 50x60x6,5x9x62,5x8,3x1,4 NIPSL |
