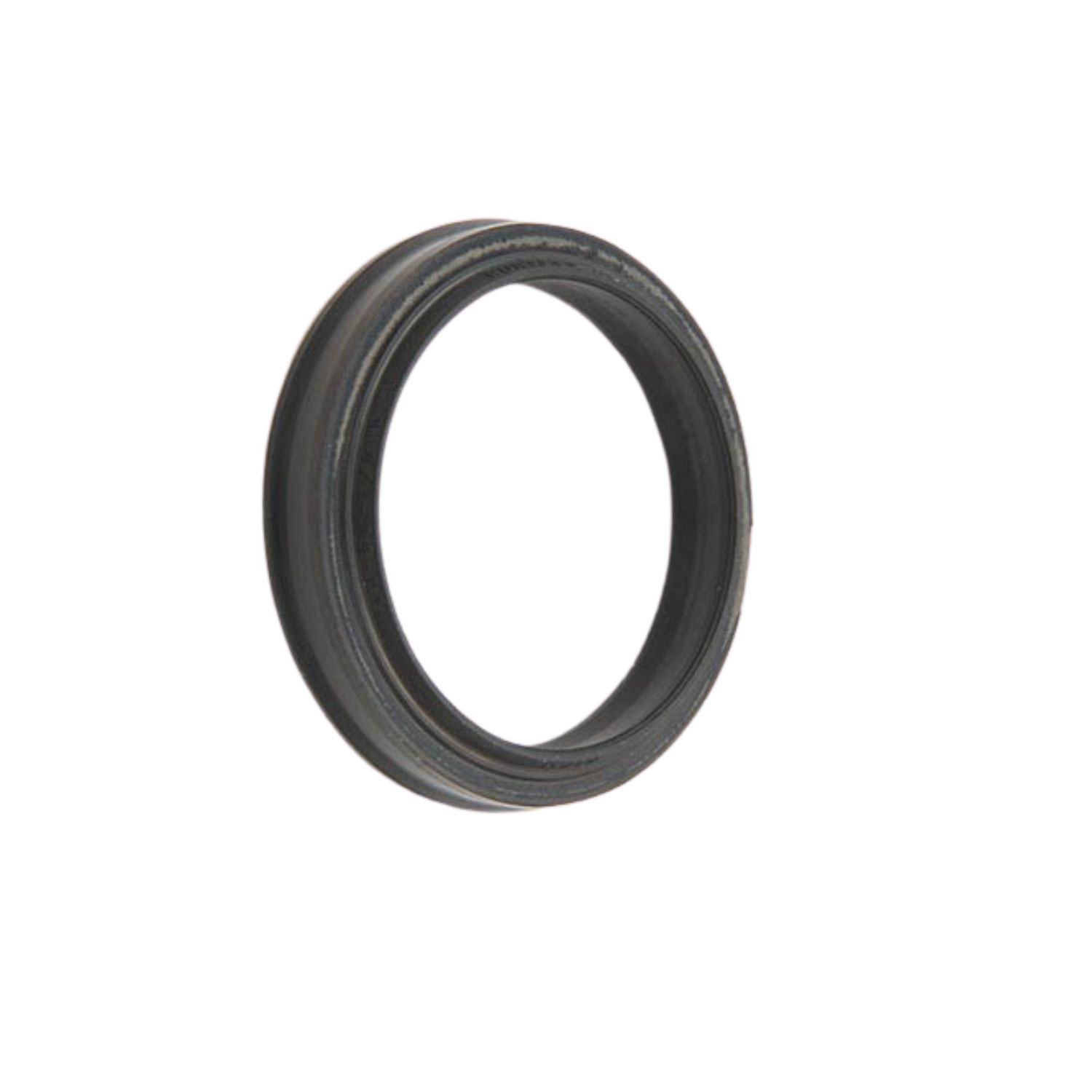

Уплотнение штока 12-19-6,8/8,3 QHLP/SG NBR/METAL
Код товара: УП-00103012 · Артикул: QHLP/SG NBR
Параметры изделия
- Профиль
- QHLP/SG
- ЕТО
- NIPSL
- Назначение
- Пневматика
- Материал
- NBR/METAL
- d, мм
- 12
- D, мм
- 19
- H, мм
- 6,8
- L, мм
- 8,3
Описание изделия
Уплотнение штока 12-19-6,8/8,3 QHLP/SG NBR/METAL. Изделие относится к группе NIPSL и имеет профиль QHLP/SG.
NIPSL — комбинированное пневматическое уплотнение и грязесъёмник с вулканизированной металлической сердцевиной, рассчитанное на установку в открытое посадочное место, очистку штока и герметизацию пневмоцилиндра.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание уплотнения NIPSL
NIPSL применяется в штоковых узлах пневматических цилиндров как комбинированный профиль, который одновременно выполняет функцию грязесъёмника и уплотнения. Такая конструкция помогает защищать внутреннюю полость цилиндра от пыли, влаги и внешних загрязнений, сохраняя герметичность при движении штока.

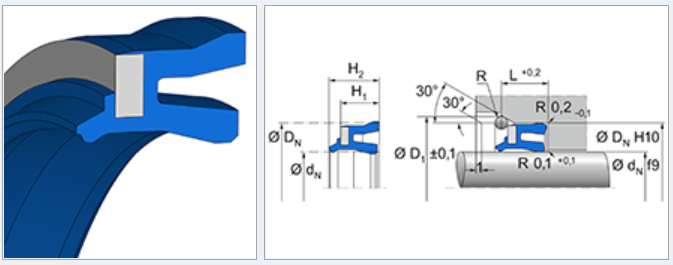

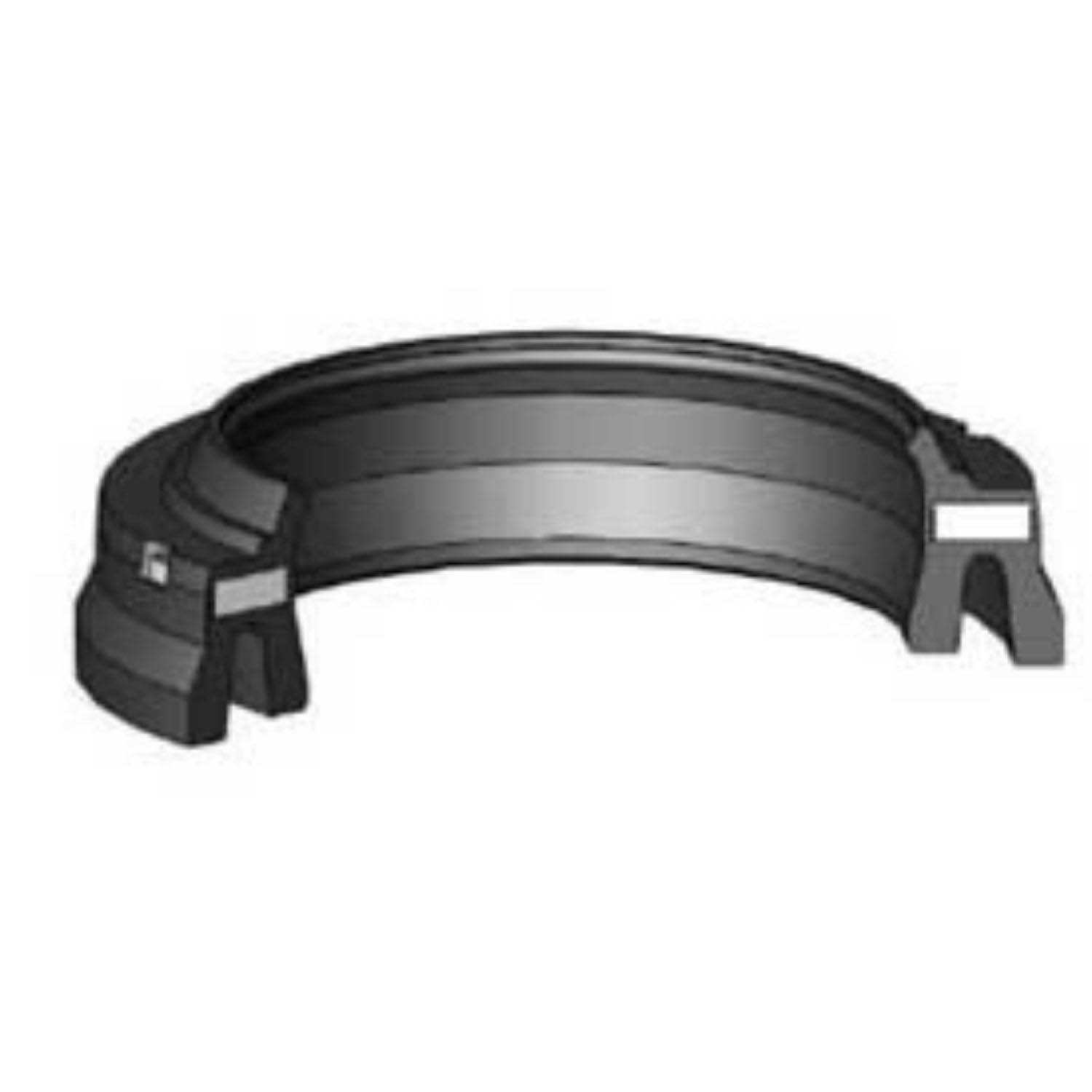

Ключевая особенность NIPSL — вулканизированная металлическая сердцевина внутри профиля. Металлический элемент повышает жёсткость посадки, стабилизирует форму уплотнения и помогает надежно фиксировать профиль в открытом посадочном месте.
Нижняя выпуклость в посадочной зоне и удерживающее кольцо Seeger препятствуют выскакиванию профиля из канавки при работе цилиндра. За счёт этого NIPSL удобно устанавливать, обслуживать и заменять без сложной разборки пневматического узла.
Рабочая кромка профиля очищает шток от загрязнений, а уплотнительная часть снижает утечки воздуха. Такое совмещение полезно для пневмоцилиндров, промышленной автоматики и оборудования, где требуется компактная посадка, быстрая замена и защита от внешней среды.
Основное исполнение изготавливается из NBR / Metal, также возможен вариант FKM / Metal для повышенных температур и более сложных рабочих сред. При подборе важно учитывать размеры d × D × H, открытый тип посадочного места, материал, давление, температуру, скорость, состояние штока и наличие удерживающего кольца.
Технические характеристики NIPSL
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Metal | до 1 м/с | -30°C…+100°C | до 1.2 МПа / 12 bar | пневмоцилиндры, открытые посадочные места, комбинированная очистка и герметизация штока |
| FKM / Metal | до 1 м/с | -20°C…+200°C | до 1.2 МПа / 12 bar | пневмоцилиндры с повышенной температурой, специальные среды, требования к химической стойкости |
Преимущества уплотнения NIPSL
- совмещает функции грязесъёмника и пневматического уплотнения
- металлическая сердцевина повышает стабильность посадки в канавке
- подходит для полностью открытого посадочного места
- удерживающее кольцо снижает риск выхода профиля из канавки
- помогает защищать цилиндр от попадания загрязнений внутрь узла
- доступны исполнения NBR / Metal и FKM / Metal под разные условия эксплуатации
- удобно для обслуживания и замены в пневматических цилиндрах
Профили и аналоги
Обозначения профилей в группе NIPSL. Для замены сопоставьте размеры, материал и исполнение.
