Универсальное уплотнение / манжета TTU для штока и поршня
TTU — универсальное полиуретановое уплотнение и симметричная манжета для гидроцилиндров, которая может работать как по штоку, так и по поршню, обеспечивая герметизацию стандартных гидравлических узлов при невысокой скорости и давлении до 40 МПа.
Описание уплотнения TTU
TTU — симметричное универсальное уплотнение для гидравлических цилиндров. Профиль применяется в узлах, где требуется герметизация штока или поршня, поэтому его часто используют как практичную манжету для ремонта, обслуживания и комплектации стандартной гидравлики.
В отличие от специализированных штоковых или поршневых профилей, TTU имеет универсальную геометрию. Такая уплотнительная манжета может работать в разных посадочных узлах гидроцилиндра при условии совпадения размеров, материала, давления, скорости и рабочей среды.
Уплотнение TTU изготавливается из полиуретана PU, который отличается высокой эластичностью, устойчивостью к истиранию и хорошим сопротивлением экструзии. Благодаря низкой остаточной деформации профиль сохраняет рабочую форму и помогает поддерживать стабильную герметичность при длительной эксплуатации.
Симметричная геометрия TTU особенно удобна для цилиндров с низкой и средней скоростью перемещения. Манжета подходит для строительной техники, вилочных погрузчиков, литьевых машин, сельскохозяйственного оборудования, грузовых платформ и стандартных гидроцилиндров.

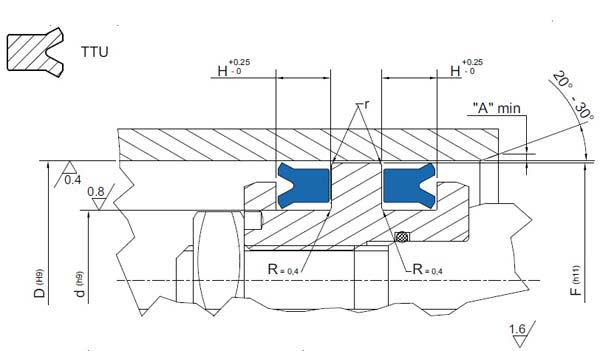

При подборе TTU важно учитывать размеры d × D × H, тип посадочной канавки, рабочее давление, температуру, гидравлическую жидкость, состояние поверхности штока или цилиндра и фактический зазор. Неправильно подобранное универсальное уплотнение может привести к повышенному трению, ускоренному износу манжеты или утечке рабочей жидкости.
Технические характеристики универсальной манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | штоковые и поршневые узлы, строительная техника, погрузчики, литьевые машины, сельхозтехника, грузовые платформы |
Преимущества уплотнения TTU
- универсальная манжета для работы по штоку и по поршню
- симметричная геометрия упрощает применение в разных узлах гидроцилиндра
- подходит для ремонта и комплектации стандартных гидравлических цилиндров
- полиуретан PU обеспечивает высокую износостойкость и упругость профиля
- хорошая устойчивость к экструзии при рабочем давлении до 40 МПа
- низкая остаточная деформация помогает сохранять форму рабочей кромки
- широкая применяемость в строительной, складской и сельскохозяйственной технике
Аналоги и взаимозаменяемость TTU
Профиль TTU подбирается как универсальное штоковое или поршневое уплотнение при совпадении посадочных размеров, материала, давления, температуры и скорости работы. При замене важно учитывать симметричную форму профиля, условия смазки, фактический зазор в цилиндре и то, в каком узле будет работать манжета — по штоку или по поршню.
