Асимметричное штоковое уплотнение с дополнительной рабочей кромкой против прилипания; альтернатива классическим воротниковым профилям.
Описание профиля RS17D
Асимметричная геометрия задаёт различную форму опорной и рабочей сторон профиля и ориентирует уплотнение относительно направления давления. Воротниковая конструкция формирует уплотняющую кромку, которая прижимается к сопрягаемой поверхности и поддерживает герметичность подвижного соединения.
Штоковое уплотнение RS17D работает по поверхности штока и удерживает рабочую среду со стороны давления. Для манжетного исполнения проверяют направление рабочей кромки, размеры посадочной канавки, материал, допустимый зазор, рабочее давление, температуру, скорость и состояние сопрягаемой поверхности; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла, образцу или чертежу.
Важно: предельное давление напрямую зависит от фактического экструзионного зазора.
Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.
Расчётная область: до 80 °C. При температуре выше 80 °C допустимый зазор необходимо уменьшать и подтверждать инженерным расчётом. Допустимое давление зависит от материала, температуры, фактического зазора, геометрии профиля и продолжительности рабочего режима.
Полиуретановые исполнения — до 400 бар
Ø d f8, мм
Ø D H10, мм
L +0,2, мм
Rmax, мм
c, мм
20 бар
100 бар
200 бар
400 бар
6–25
d + 8
6,3
0,4
3,5
0,33
0,17
0,11
0,05
25–50
d + 10
8,0
0,4
4,0
0,37
0,22
0,16
0,10
50–150
d + 15
10,0
0,4
5,0
0,46
0,31
0,25
0,19
150–300
d + 20
14,0
0,4
6,0
0,54
0,39
0,32
0,26
300–500
d + 25
17,0
0,4
8,5
0,61
0,46
0,39
0,33
500–700
d + 30
25,0
0,4
10,0
0,67
0,52
0,45
0,39
свыше 700
d + 40
32,0
0,4
13,0
0,67
0,52
0,45
0,39
Резиновые исполнения — до 160 бар
Ø d f8, мм
Ø D H10, мм
L +0,2, мм
Rmax, мм
c, мм
20 бар
100 бар
160 бар
6–25
d + 8
6,3
0,4
3,5
0,23
0,16
0,14
25–50
d + 10
8,0
0,4
4,0
0,26
0,19
0,17
50–150
d + 15
10,0
0,4
5,0
0,31
0,24
0,22
150–300
d + 20
14,0
0,4
6,0
0,34
0,27
0,25
300–500
d + 25
17,0
0,4
8,5
0,37
0,30
0,29
500–600
d + 30
25,0
0,4
10,0
0,40
0,34
0,32

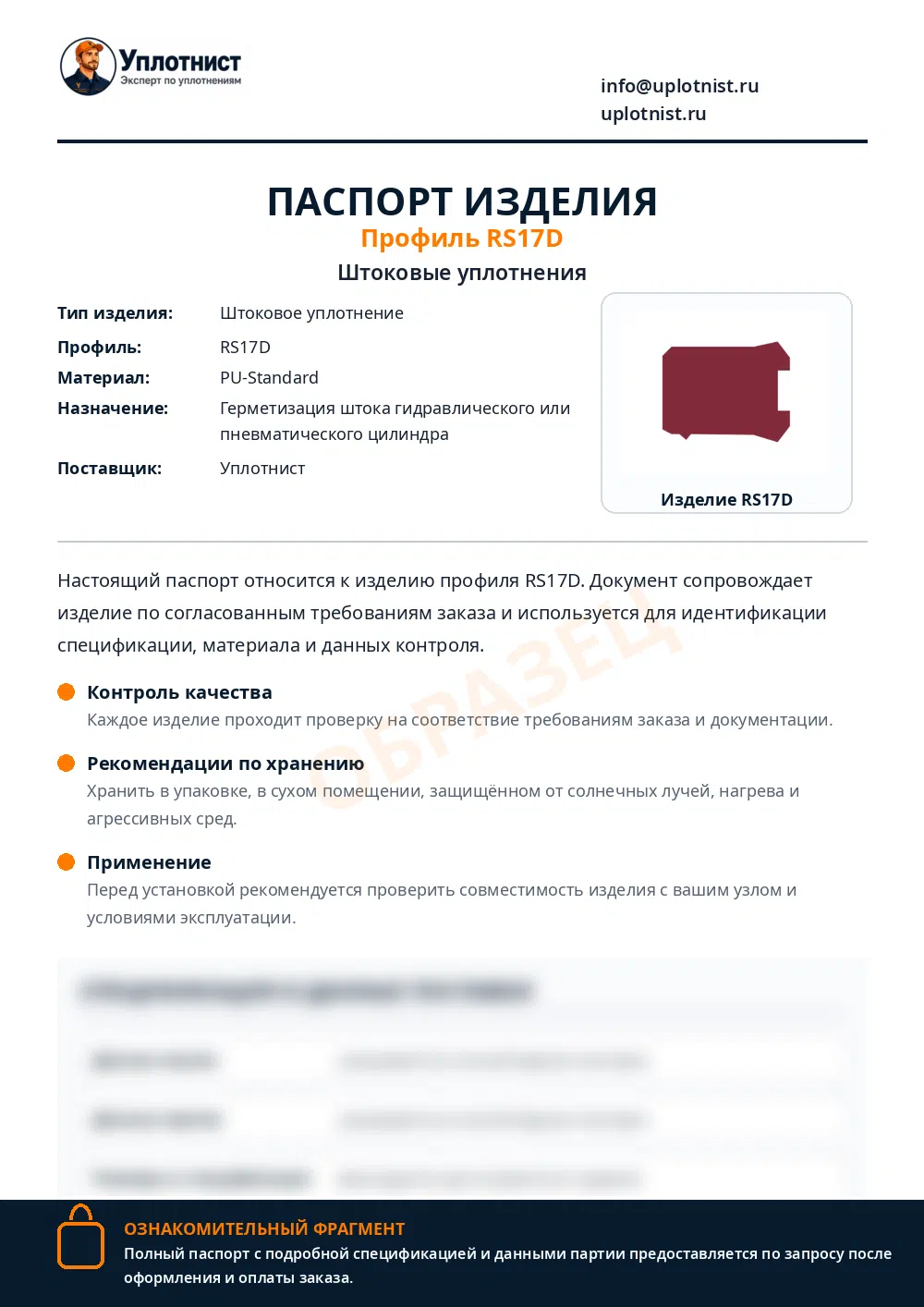

Паспорт на изделие RS17D
фрагмент паспорта
Паспорт изделия предоставляется по ЗАПРОСУ.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.
