Изготовление уплотнений по чертежу, эскизу и размерам

Изготавливаем уплотнения, манжеты, грязесъёмники, направляющие, защитные кольца и нестандартные кольцевые изделия по чертежу, эскизу, 3D-модели, размерам посадочной канавки или техническому описанию узла.

Для расчёта достаточно передать чертёж, эскиз от руки или схему посадочного места. Важно указать основные размеры, условия работы и материал, если он уже задан.

Отправить чертёж или эскиз Посмотреть материалы

Примеры чертежей и эскизов

что можно отправить для подбора

Принимаем как аккуратные чертежи, так и простые рабочие эскизы: профиль сечения, посадочное место, узел гидроцилиндра или отдельное кольцевое изделие.

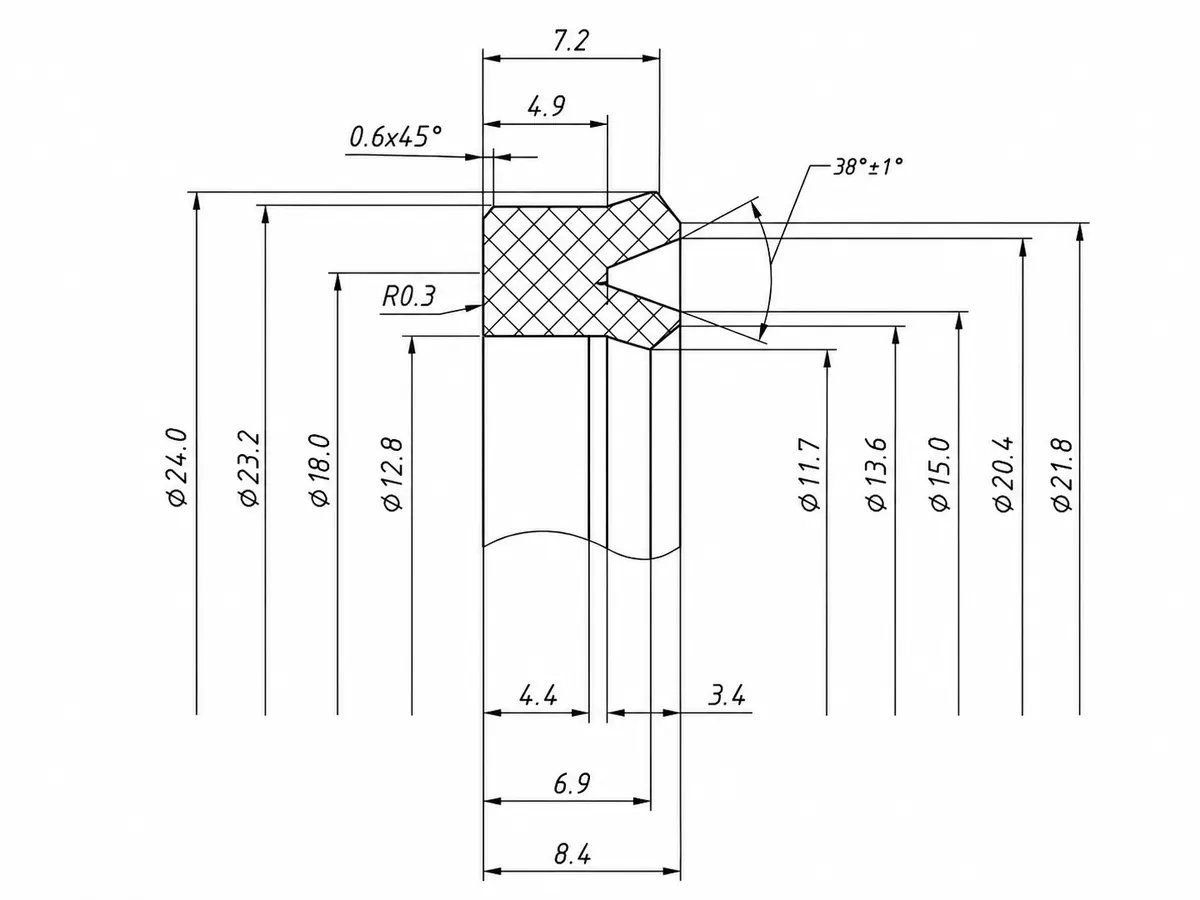

Эскиз профиля манжеты для изготовления уплотнения по чертежу — Профиль сечения манжеты или уплотнения

Чертёж узла гидроцилиндра для подбора уплотнения — Узел гидроцилиндра с посадочными размерами

Чертёж тонкого кольца для изготовления по размерам — Тонкое кольцевое изделие

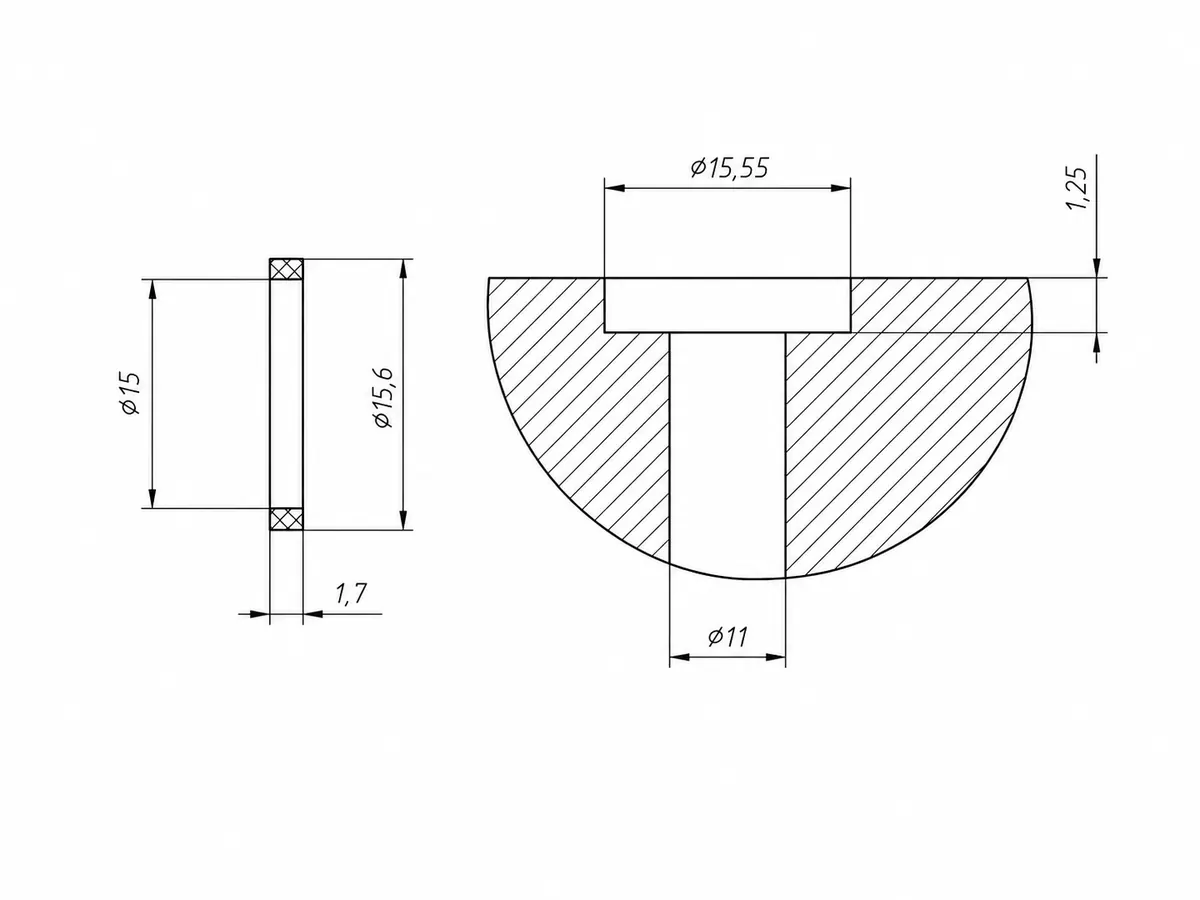

Эскиз кольца и посадочного места для изготовления уплотнения — Кольцо и посадочное место

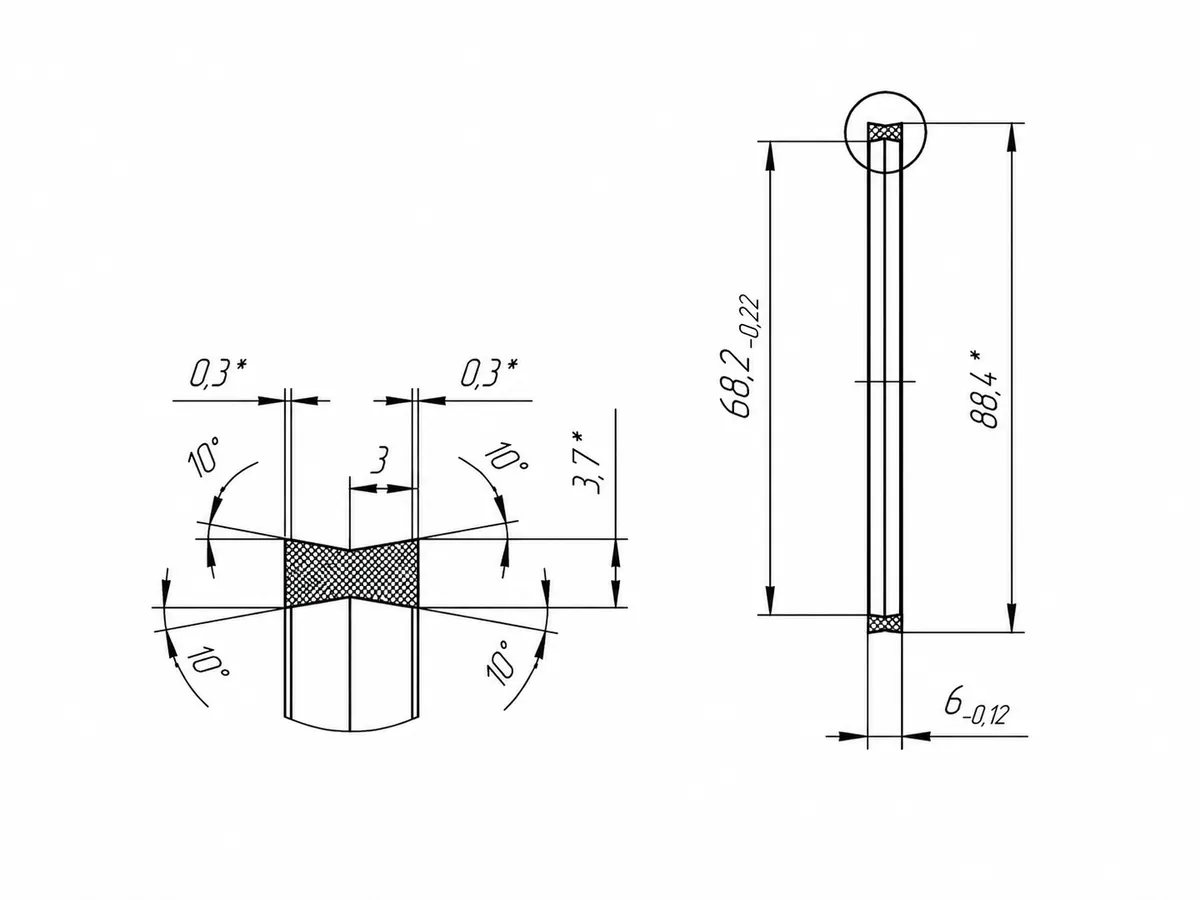

Эскиз крупного кольцевого изделия для производства — Крупное кольцевое изделие

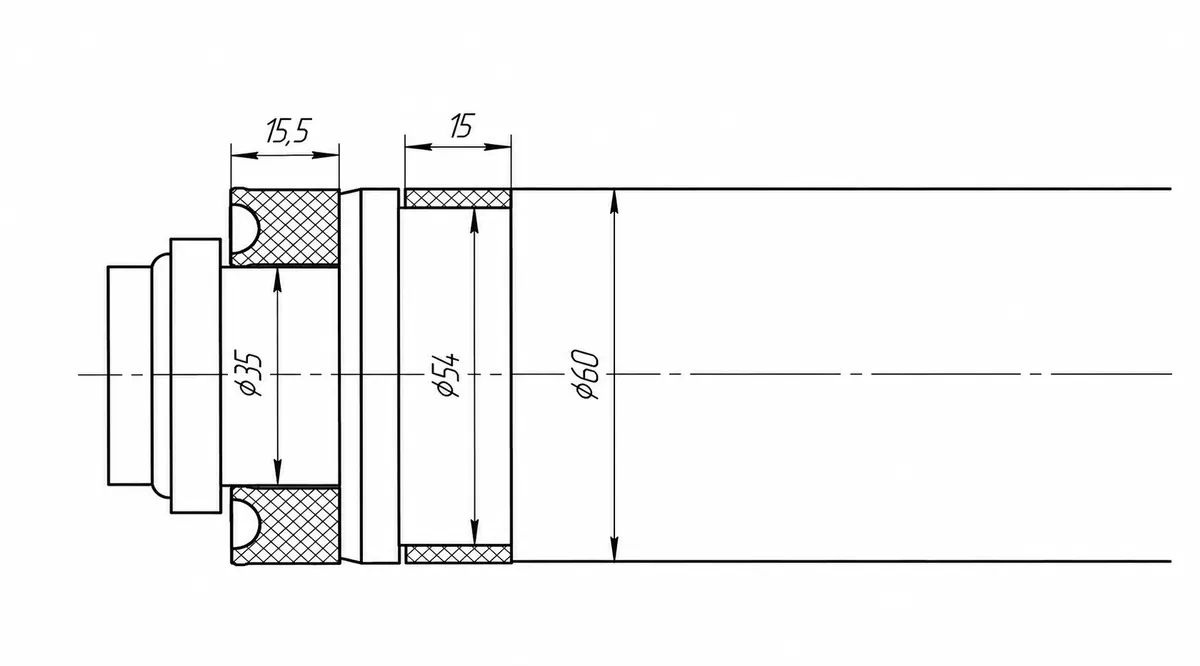

Чертёж поршневого уплотнения в узле для изготовления — Поршневое уплотнение в узле

Что указать в заявке

минимум для расчёта

d — внутренний диаметр или диаметр штока D — наружный диаметр или диаметр посадки H / L — ширина профиля или канавки Давление, температура, скорость и рабочая среда Материал или требования к материалу Фото узла, старой детали или посадочного места

Что можно изготовить

серийные и нестандартные изделия

Штоковые и поршневые уплотнения, манжеты и многокомпонентные профили.
Грязесъёмники, защитные элементы, направляющие и опорно-направляющие кольца.
Защитные антиэкструзионные кольца, кольца противовыдавливания и статические O-ring.
Нестандартные кольцевые изделия по эскизу, чертежу, образцу или посадочной канавке.
