| Назначение | Штоковое уплотнение |
|---|---|
| Профильная конструкция | Асимметричная |
| Конструкция | Однокомпонентная |
| Действие | Зависит от направления рабочей кромки |
Штоковое уплотнение R08-B

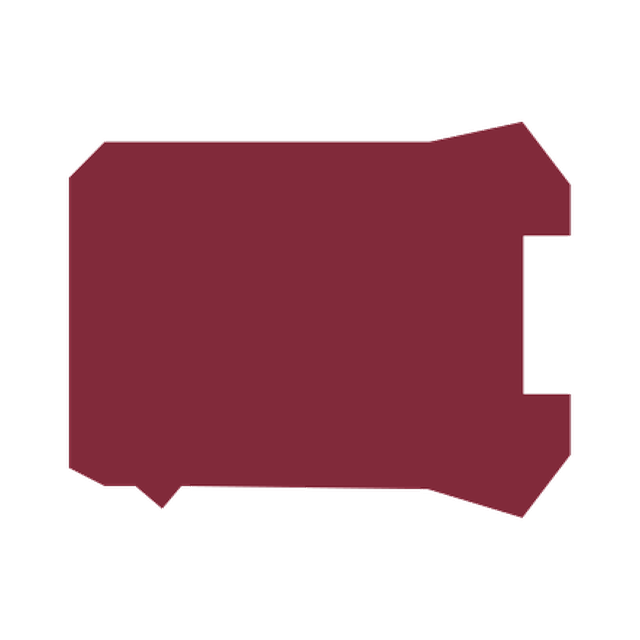

Описание профиля R08-B
R08-B — штоковое уплотнение; сопоставление с системой UTEC выполняют по геометрии сечения и размерам канавки. При подборе важны посадочная ширина, глубина канавки, ход штока и режим узла.
Асимметричное штоковое уплотнение с дополнительной рабочей кромкой против прилипания; альтернатива классическим воротниковым профилям. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. Однокомпонентное исполнение проверяют по цельной форме сечения, рабочей кромке и размеру основания. Воротниковая форма работает за счёт уплотняющей губы; при замере проверяют основание профиля, высоту губы и посадочную ширину.
Материал для R08-B выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы POM-1, PA6-1 и PEEK; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов R08-B
В размерном запросе по штоковому профилю обычно указывают код, диаметр штока, наружный размер канавки, ширину и материал.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| R08-B 36×44×6/7 | PU1 | посадку в штоковой канавке |
| R08-B 76×84×9/10 | PU1 | направление рабочей кромки и давление |
| R08-B 100×112×14/15 | PU1 | зазор и состояние поверхности штока |
| R08-B 140×155×11/12 | PU1 | размер по образцу или чертежу |
