Характеристики и свойства

Назначение	V-ring
Движение	Вращательное
Конструкция	Однокомпонентная

Получить подбор Подобрать профиль и размер

Уплотнист Экспресс / V-ring

V-ring VA, VE, VL VR06

V-ring VA, VE и VL с эластичной осевой рабочей кромкой для защиты вращающегося узла.

Описание профиля VR06

VR06 — V-ring с эластичной осевой рабочей кромкой. Профиль устанавливается непосредственно на вал; при вращении кромка прилегает к торцевой поверхности корпуса и ограничивает попадание загрязнений и выход смазки.

Для VR06 проверяют диаметр вала, положение и состояние торцевой поверхности, скорость вращения, температуру, рабочую среду и материал профиля. Уплотнист Экспресс изготавливает V-ring по размерам узла, образцу или чертежу.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Скорость	Температура	Рекомендуемое применение
Стандартное	PU-Standard	Уточняется по диаметру вала и частоте вращения	-35…+110 °C	Вращательные узлы
Морозостойкое	PU-Arctic	Уточняется по диаметру вала и частоте вращения	-55…+110 °C	Вращательные узлы
Стандартное резиновое	NBR-Standard	Уточняется по диаметру вала и частоте вращения	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	Уточняется по диаметру вала и частоте вращения	-50…+150 °C	Гидравлические и пневматические системы
Термостойкое резиновое	FKM-Standard	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация		По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

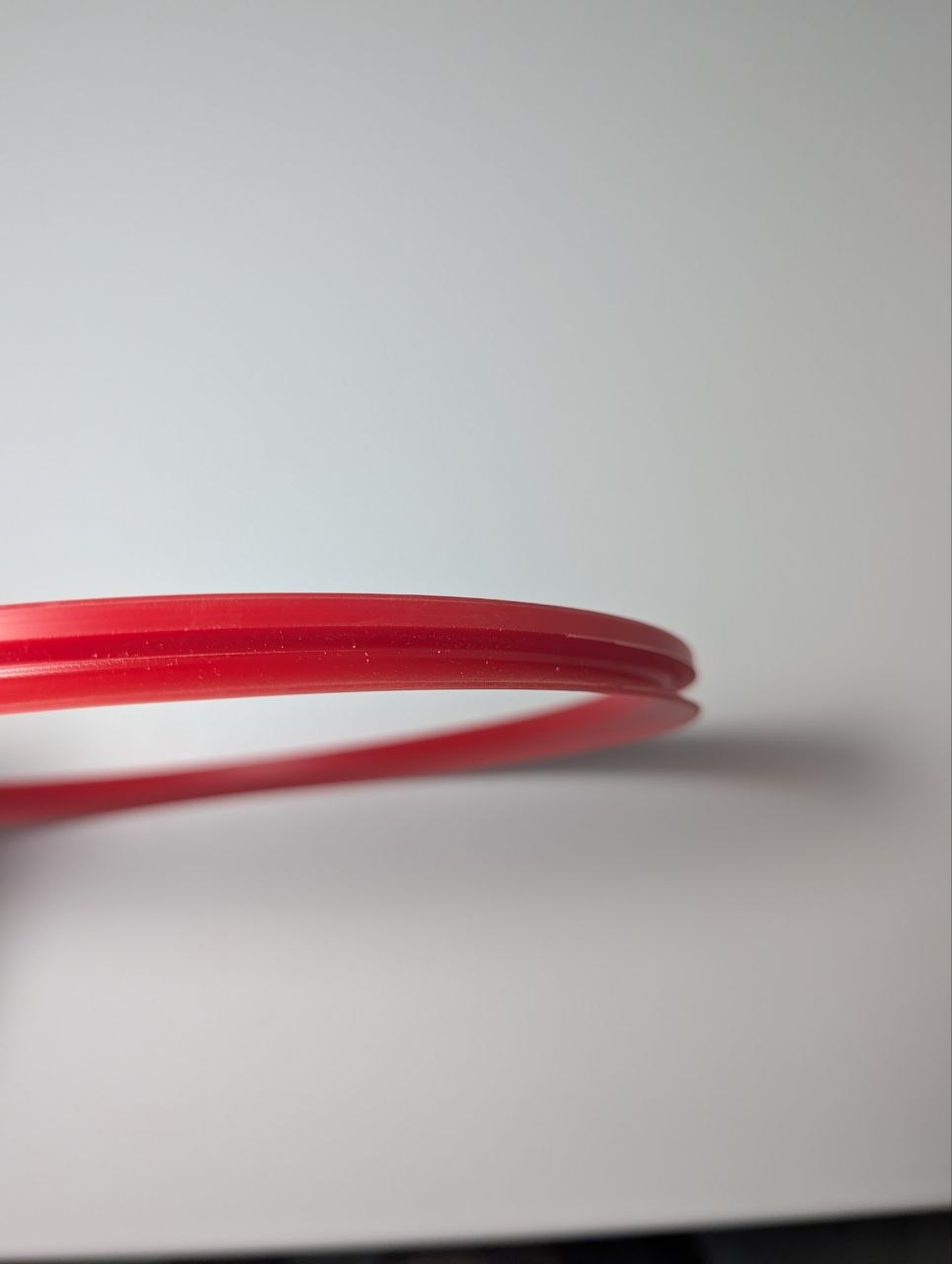

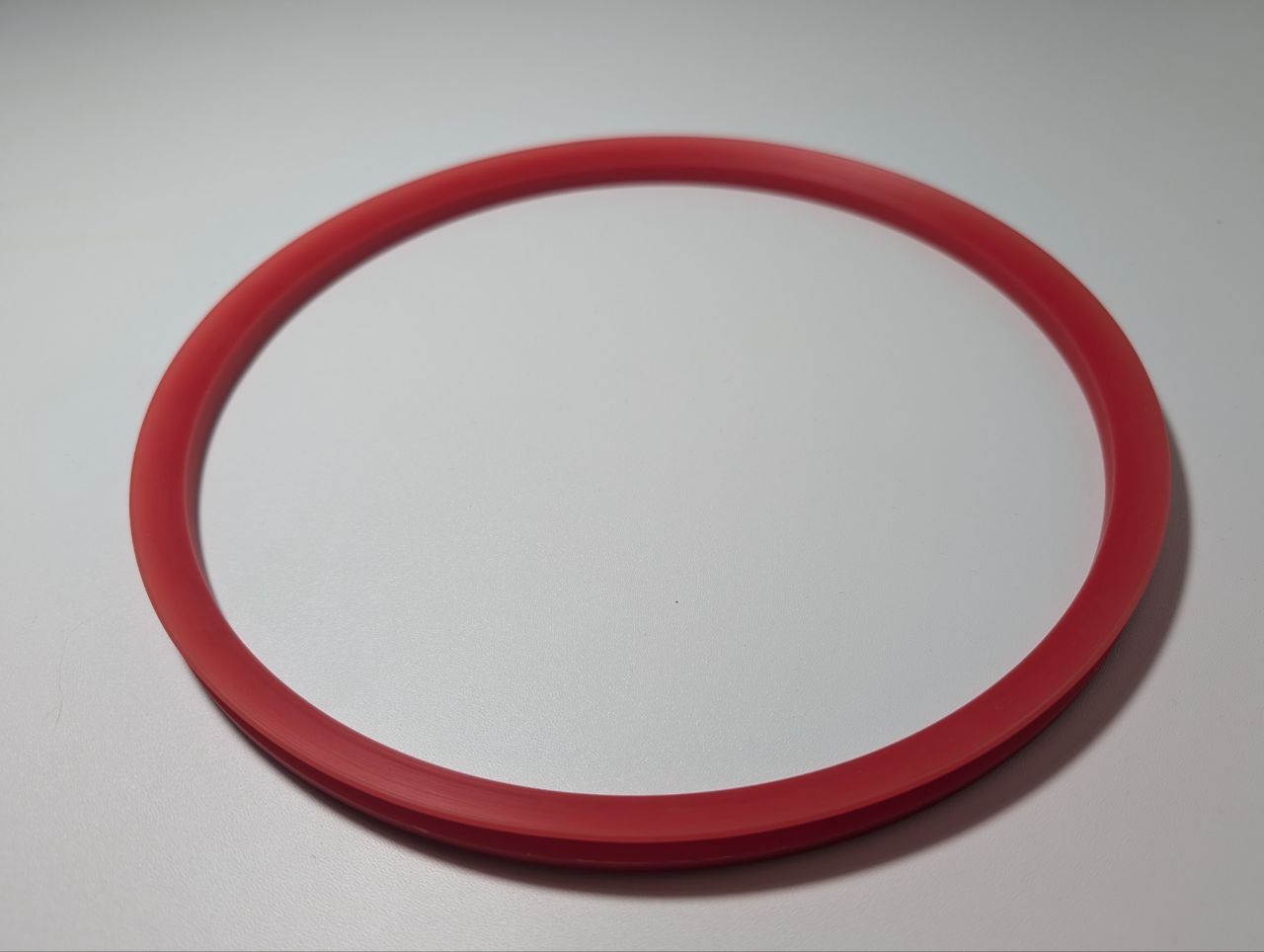

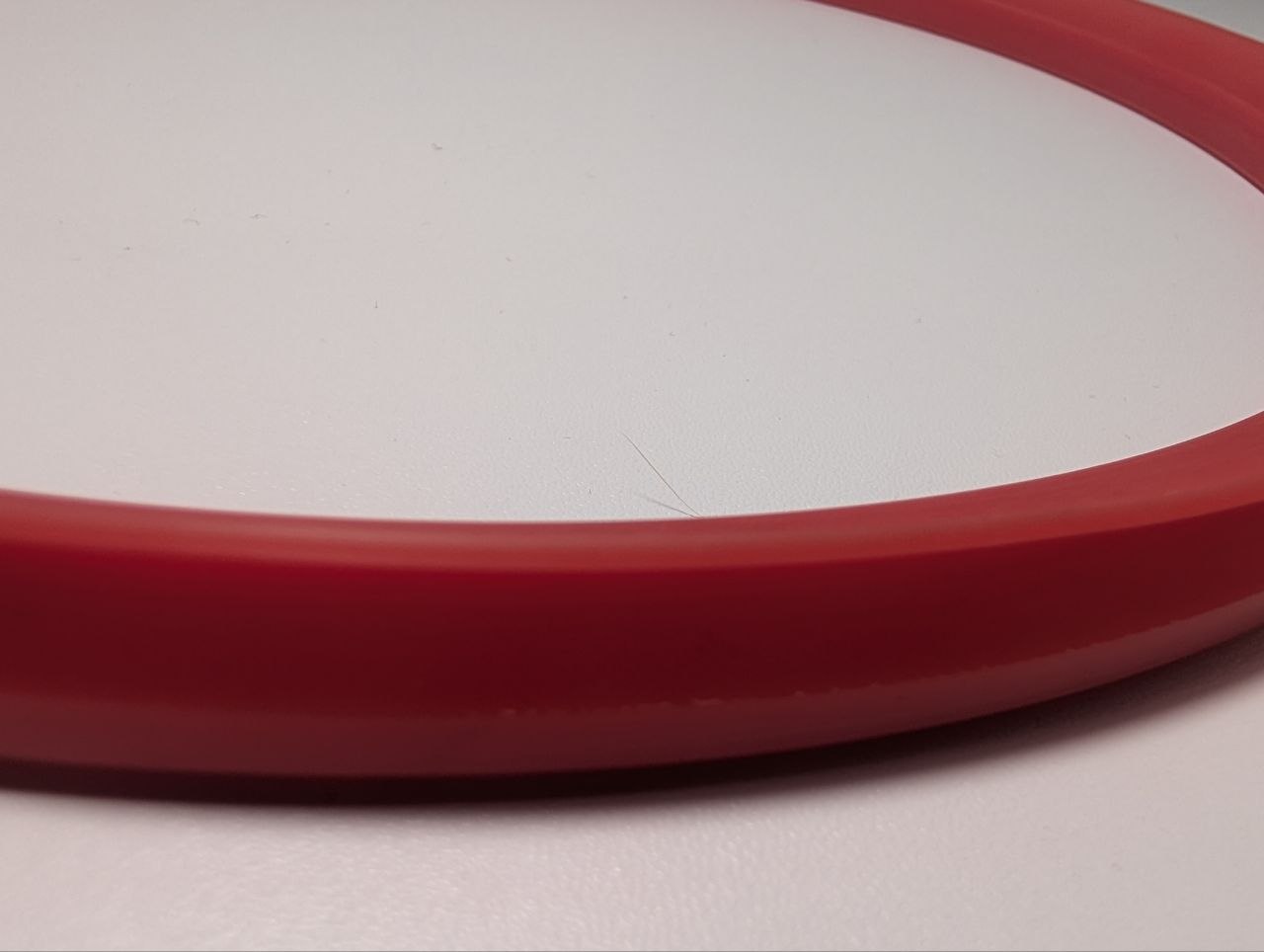

Фото изготовленного профиля VR06

производственная продукция

Изготовленные изделия Уплотнист по профилю VR06.

VR06 — изготовленное изделие.

Паспорт на изделие VR06

фрагмент паспорта

Паспорт изделия по профилю VR06 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

Близкие обозначения и аналоги

по карте взаимозаменяемости
