Ротационное уплотнение R35A

Ротационное уплотнение для вращательных и комбинированных режимов работы.

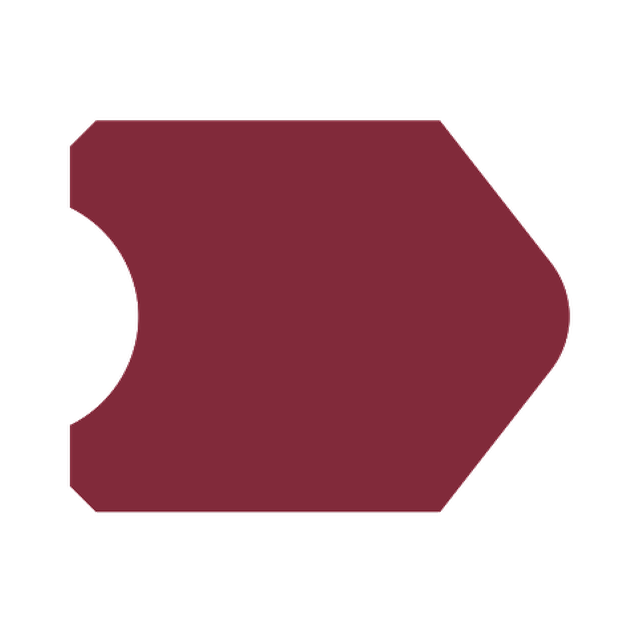

Описание профиля R35A

Форма поперечного сечения определяет положение рабочих кромок и способ установки профиля в посадочную канавку.

При соответствующей геометрии неподвижного соединения R35A может применяться как фланцевое уплотнение. Для такого применения проверяют форму канавки, степень сжатия профиля, давление и совместимость материала с рабочей средой.

Ротационное уплотнение R35A работает по вращающейся или колебательной поверхности и помогает удерживать рабочую среду в зоне вала. Для исполнения проверяют геометрию посадочной канавки, материал, скорость вращения, температуру, рабочую среду и качество поверхности; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла, образцу или чертежу.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PU-Standard	Уточняется по диаметру вала и частоте вращения	Уточняется по тепловому режиму узла	-35…+110 °C	Вращательные узлы
Морозостойкое	PU-Arctic	Уточняется по диаметру вала и частоте вращения	Уточняется по тепловому режиму узла	-55…+110 °C	Вращательные узлы
Стандартное резиновое	NBR-Standard	Уточняется по диаметру вала и частоте вращения	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	Уточняется по диаметру вала и частоте вращения	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-50…+150 °C	Гидравлические и пневматические системы
Термостойкое резиновое	FKM-Standard	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация		По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Паспорт на изделие R35A

фрагмент паспорта

Паспорт изделия по профилю R35A — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.
