Характеристики и свойства

Назначение	Ротационное уплотнение
Движение	Вращательное
Конструкция	Двухкомпонентная

Получить подбор Подобрать профиль и размер

Уплотнист Экспресс / Ротационные уплотнения

Ротационное уплотнение FL07

Ротационное уплотнение для вращательных и комбинированных режимов работы.

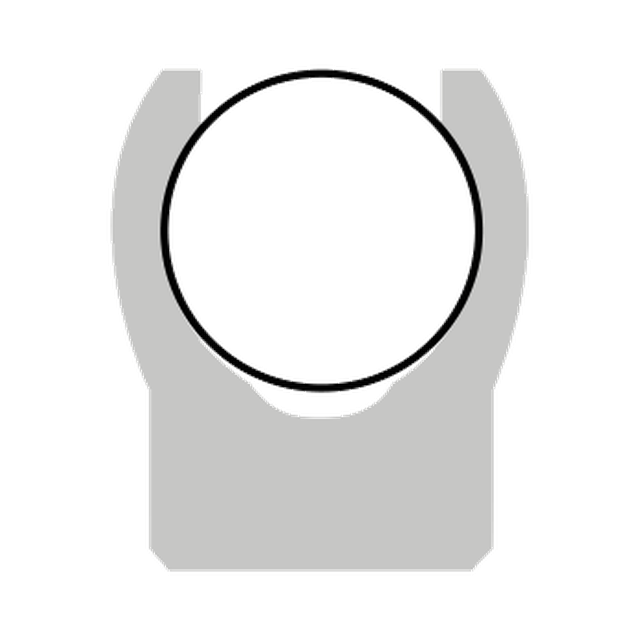

Описание профиля FL07

Форма поперечного сечения определяет положение рабочих кромок и способ установки профиля в посадочную канавку.

Ротационное уплотнение FL07 работает по вращающейся или колебательной поверхности и помогает удерживать рабочую среду в зоне вала. Для исполнения проверяют геометрию посадочной канавки, материал, скорость вращения, температуру, рабочую среду и качество поверхности; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла, образцу или чертежу.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Материал №2	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PTFE-Bronze	Стальная пружина круглого сечения	До 5 м/с; для вращения уточняется по диаметру вала	Уточняется по диаметру вала и частоте вращения	-200…+260 °C	Тяжёлые среды и узлы с пружинной активацией
Высокоресурсное	PTFE-Slide	Стальная пружина круглого сечения	До 5 м/с; для вращения уточняется по диаметру вала	Уточняется по диаметру вала и частоте вращения	-200…+260 °C	Длительная работа и пониженное трение
Термостойкое	PTFE-Pure	Стальная пружина круглого сечения	Зависит от постоянной рабочей температуры	Уточняется по диаметру вала и частоте вращения	-200…+260 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация			По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Паспорт на изделие FL07

фрагмент паспорта

Паспорт изделия по профилю FL07 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

Близкие обозначения и аналоги

по карте взаимозаменяемости
