Характеристики и свойства

Назначение	Уплотнение штока и поршня
Профильная конструкция	Симметричная
Движение	Вращательное
Активация	Меандровая пружина
Конструкция	Двухкомпонентная

Получить подбор Подобрать профиль и размер

Уплотнист Экспресс / Уплотнения вала / ротационные

Универсальное уплотнение PRS19

Универсальный симметричный профиль PRS19 для уплотнения штока или поршня.

Описание профиля PRS19

PRS19 — симметричное уплотнение с активирующим элементом: рабочее прижатие создаётся не только давлением среды, но и меандровой пружиной. Пружинная активация поддерживает контакт рабочей кромки при переменном режиме, недостаточной смазке или сложной рабочей среде.

По смыслу из таблицы взаимозаменяемости PRS19 относится к профилям для тяжёлых условий и специальных узлов. Симметрия сечения помогает рассматривать профиль для штоковой или поршневой зоны, но окончательное решение всегда привязывают к канавке, направлению давления и материалу ответной поверхности.

Уплотнист Экспресс изготавливает такие профили под размер и помогает подобрать материал, пружину и посадку. В заявке изделие может называться уплотнение или манжета; главное для расчёта — d, D, H, температура, среда и режим перемещения.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Материал №2	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PTFE-Bronze	Стальная меандровая пружина	До 5 м/с; для вращения уточняется по диаметру вала	Уточняется по диаметру вала и частоте вращения	-200…+260 °C	Тяжёлые среды и узлы с пружинной активацией
Высокоресурсное	PTFE-Slide	Стальная меандровая пружина	До 5 м/с; для вращения уточняется по диаметру вала	Уточняется по диаметру вала и частоте вращения	-200…+260 °C	Длительная работа и пониженное трение
Термостойкое	PTFE-Pure	Стальная меандровая пружина	Зависит от постоянной рабочей температуры	Уточняется по диаметру вала и частоте вращения	-200…+260 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация			По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Паспорт на изделие PRS19

фрагмент паспорта

Паспорт изделия по профилю PRS19 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

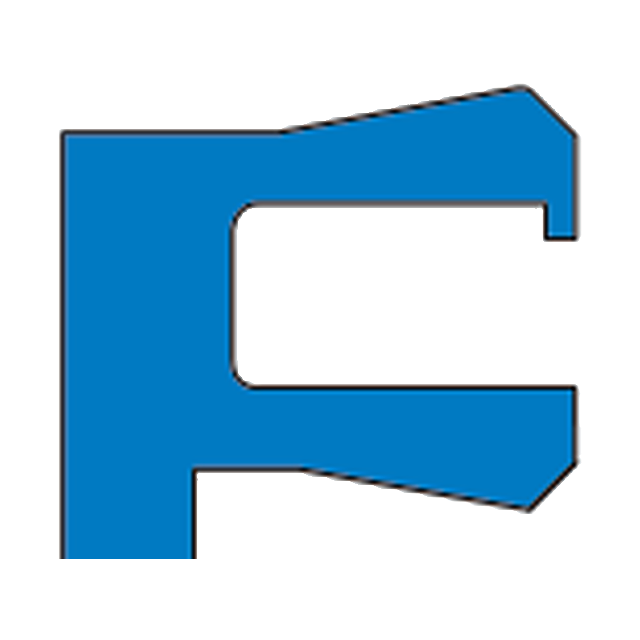

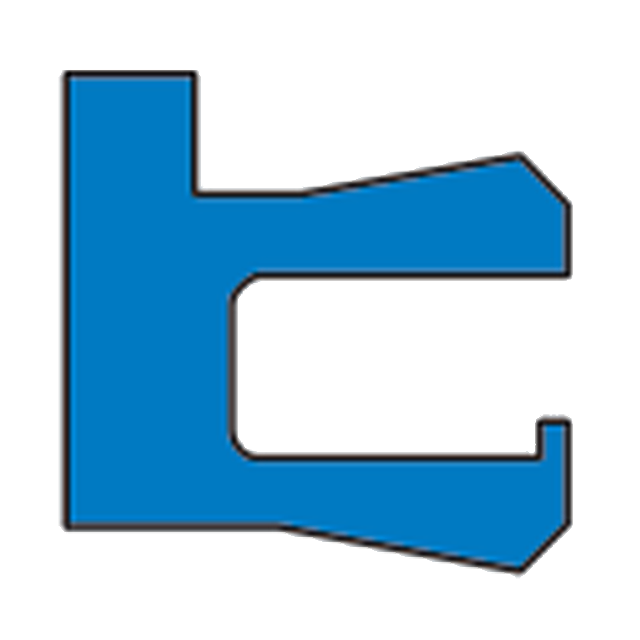

Близкие обозначения и аналоги

по карте взаимозаменяемости
