Характеристики и свойства

Назначение	Уплотнение штока и поршня
Профильная конструкция	Симметричная
Конструкция	Пятикомпонентная
Состав комплекта	1-3-1^*

Получить подбор Подобрать профиль и размер

Уплотнист Экспресс / Поршневые уплотнения

Шевронное уплотнение PRS10-12A

Универсальный симметричный профиль PRS10-12A для уплотнения штока или поршня.

Описание профиля PRS10-12A

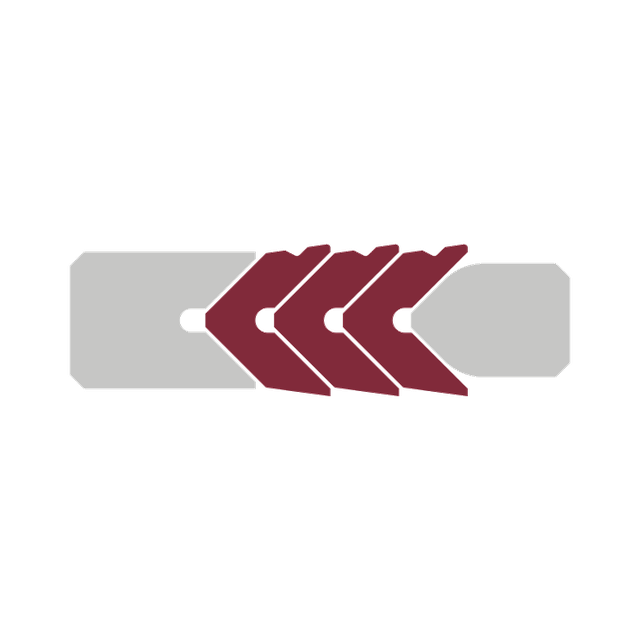

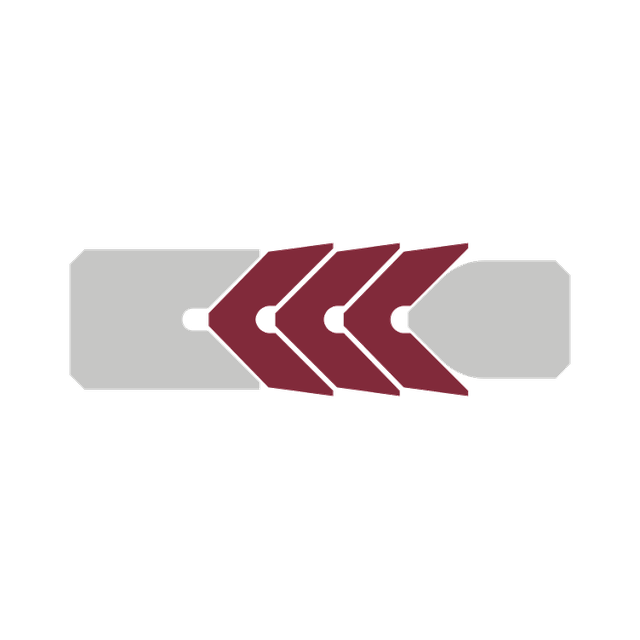

PRS10-12A — симметричное шевронное уплотнение для штокового или поршневого узла. На изображении показана схема 1-3-1^*.

* Состав шевронного комплекта. В записи 1-3-1 головная и замыкающая опорные части расположены по краям, а между ними установлены три V-образных рабочих кольца. Для конкретного узла возможны исполнения 1-1-1, 1-2-1, 1-3-1, 1-4-1, 1-5-1 и далее. Чаще всего выбирают 1-3-1, затем 1-5-1 и 1-1-1; комплект 1-7-1 применяется реже. Состав определяют по высоте канавки, давлению, рабочей среде и ресурсу.

В Уплотнист Экспресс профиль подбирают по размерам канавки, рабочей среде, давлению и монтажной схеме. Если узел работает как поршневой, проверяют поверхность цилиндра; если профиль применяют по штоку, дополнительно оценивают ход, загрязнение и требования к скольжению.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Материал №2	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PU-Standard	PA6	1 м/с	До 400 бар	-35…+105 °C	Гидравлические системы
Морозостойкое	PU-Arctic	PA6	1 м/с	До 400 бар	-50…+105 °C	Гидравлические системы
Стандартное резиновое	NBR-Standard	PA6	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	PA6	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-50…+105 °C	Гидравлические и пневматические системы
Термостойкое	FKM-Standard	PTFE-Pure	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация			По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Радиальные зазоры

Как выбирать зазор

Расчётная область: до 80 °C. При температуре выше 80 °C допустимый зазор необходимо уменьшать и подтверждать инженерным расчётом.

Шевронные комплекты — геометрический зазор без привязки к давлению

Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	Макс. радиальный зазор, мм
5–40	d + 10	16	0,4	4,0	0,25
40–75	d + 15	25	0,4	5,0	0,38
75–150	d + 20	32	0,4	6,0	0,50
150–200	d + 25	40	0,4	8,5	0,63
200–300	d + 30	50	0,4	10,0	0,75
свыше 300	d + 40	63	0,4	13,0	1,00

Паспорт на изделие PRS10-12A

фрагмент паспорта

Паспорт изделия по профилю PRS10-12A — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

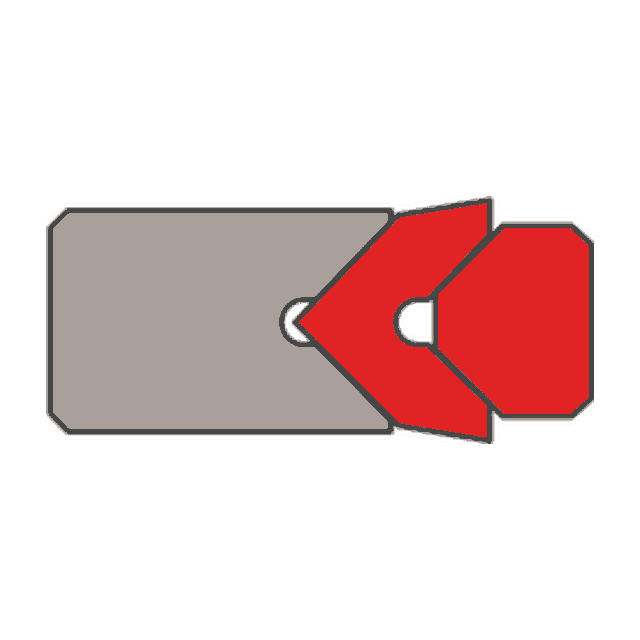

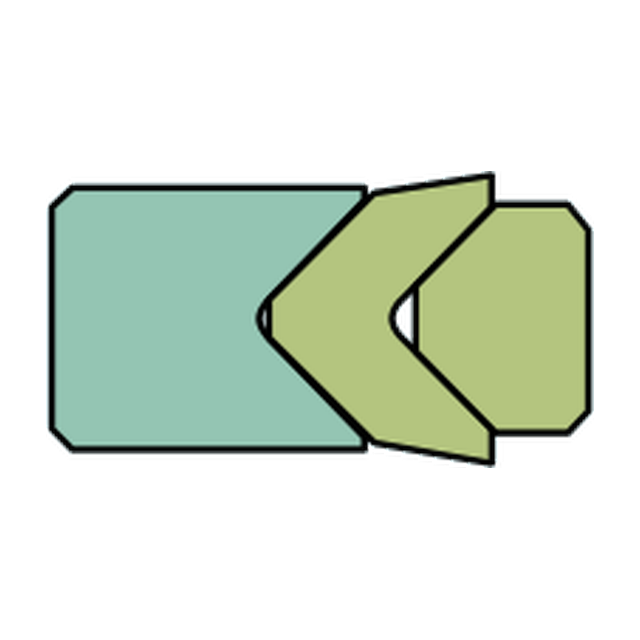

Близкие обозначения и аналоги
