Универсальное уплотнение PRS06

Универсальный симметричный профиль PRS06 для уплотнения штока или поршня.

Описание профиля PRS06

PRS06 — стандартное симметричное поршневое уплотнение воротникового типа, одностороннего действия. Симметричное сечение рассчитано на установку в штоковый или поршневой узел. Перед изготовлением сверяют посадочную канавку, направление давления, материал и рабочие условия выбранной установки.

Воротниковая форма создаёт рабочую кромку, которая прижимается к сопрягаемой поверхности и удерживает среду внутри узла. Если профиль ставится по штоку, он работает как манжета штока; при установке на поршень контактная поверхность переносится на рабочую поверхность цилиндра.

При подборе PRS06 проверяют не только обозначение, но и фактическую геометрию узла: d, D, H, радиальный зазор, давление, скорость, температуру и рабочую среду. PRS06 изготавливается по размерам канавки, образцу или чертежу. При подборе сверяют условия работы, материал, направление давления и фактическую геометрию посадочного места.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PU-Standard	1 м/с	До 400 бар	-35…+110 °C	Гидравлические системы
Морозостойкое	PU-Arctic	1 м/с	До 400 бар	-55…+110 °C	Гидравлические системы
Стандартное резиновое	NBR-Standard	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-50…+150 °C	Гидравлические и пневматические системы
Термостойкое резиновое	FKM-Standard	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация		По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Радиальные зазоры

Как выбирать зазор

Расчётная область: до 80 °C. При температуре выше 80 °C допустимый зазор необходимо уменьшать и подтверждать инженерным расчётом. Допустимое давление зависит от материала, температуры, фактического зазора, геометрии профиля и продолжительности рабочего режима.

Полиуретановые исполнения — до 400 бар

Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	20 бар	100 бар	200 бар	400 бар
6–25	d + 8	6,3	0,4	3,5	0,33	0,17	0,11	0,05
25–50	d + 10	8,0	0,4	4,0	0,37	0,22	0,16	0,10
50–150	d + 15	10,0	0,4	5,0	0,46	0,31	0,25	0,19
150–300	d + 20	14,0	0,4	6,0	0,54	0,39	0,32	0,26
300–500	d + 25	17,0	0,4	8,5	0,61	0,46	0,39	0,33
500–700	d + 30	25,0	0,4	10,0	0,67	0,52	0,45	0,39
свыше 700	d + 40	32,0	0,4	13,0	0,67	0,52	0,45	0,39

Резиновые исполнения — до 160 бар

Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	20 бар	100 бар	160 бар
6–25	d + 8	6,3	0,4	3,5	0,23	0,16	0,14
25–50	d + 10	8,0	0,4	4,0	0,26	0,19	0,17
50–150	d + 15	10,0	0,4	5,0	0,31	0,24	0,22
150–300	d + 20	14,0	0,4	6,0	0,34	0,27	0,25
300–500	d + 25	17,0	0,4	8,5	0,37	0,30	0,29
500–600	d + 30	25,0	0,4	10,0	0,40	0,34	0,32

Фото изготовленного профиля PRS06

производственная продукция

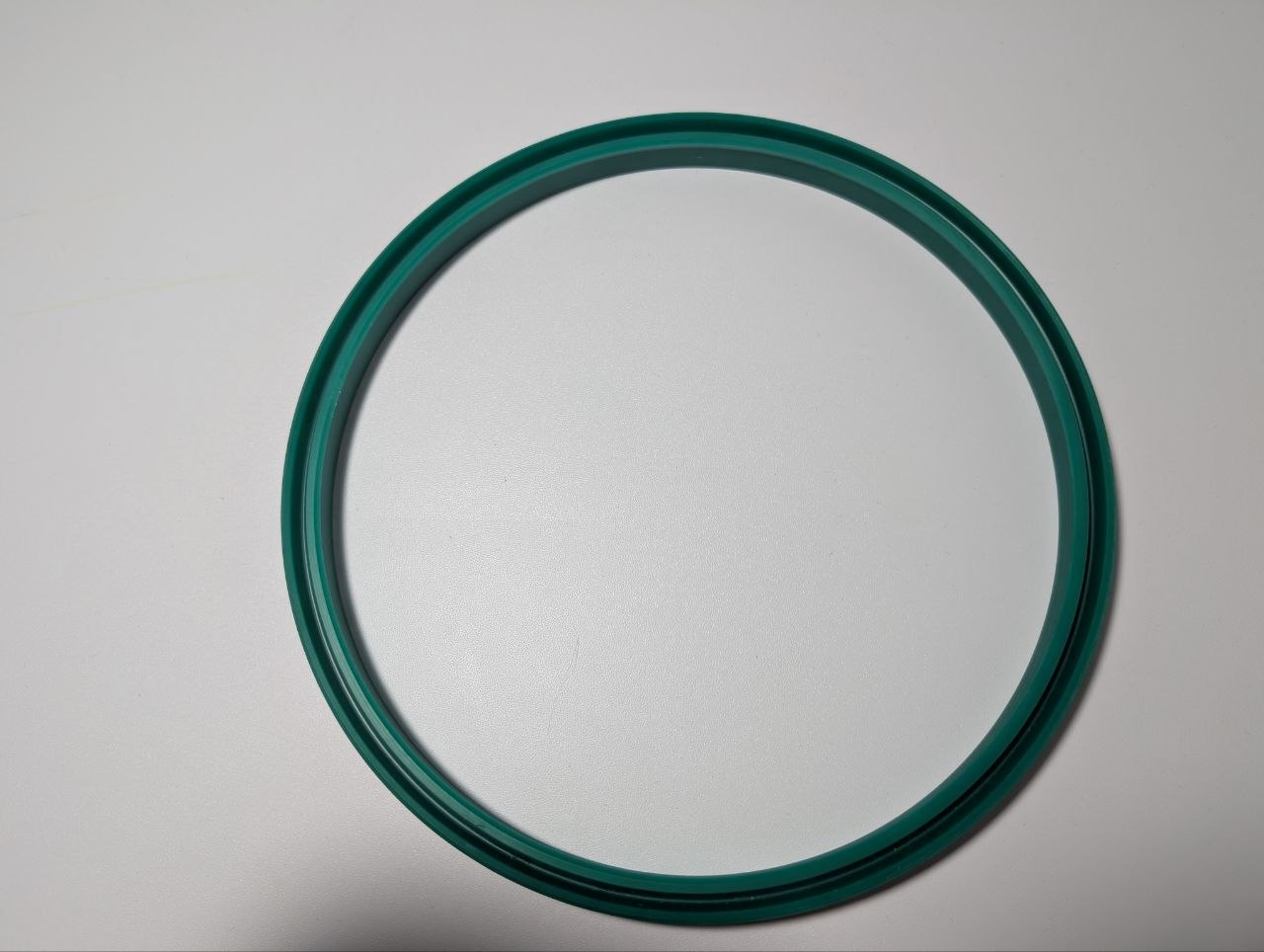

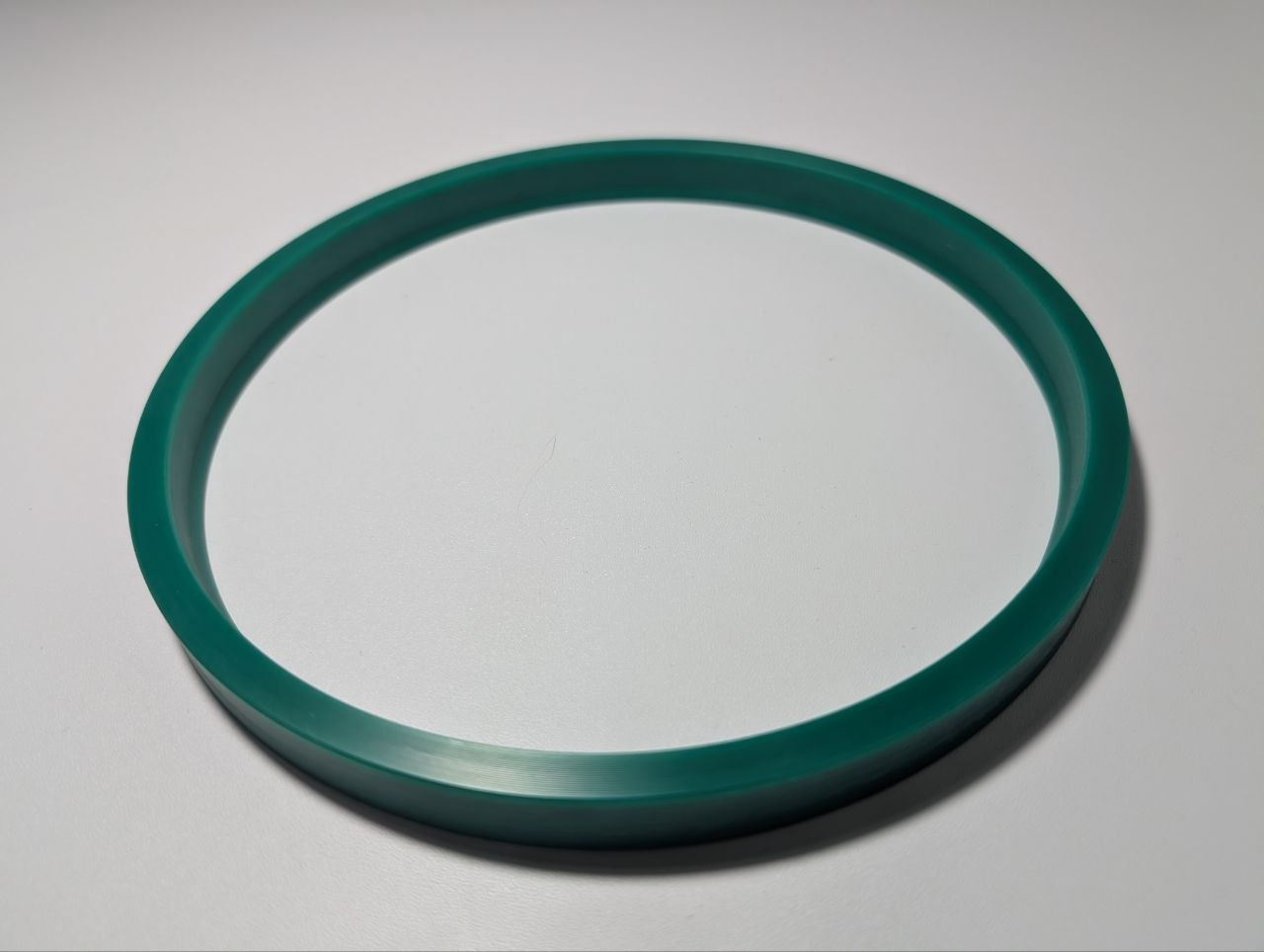

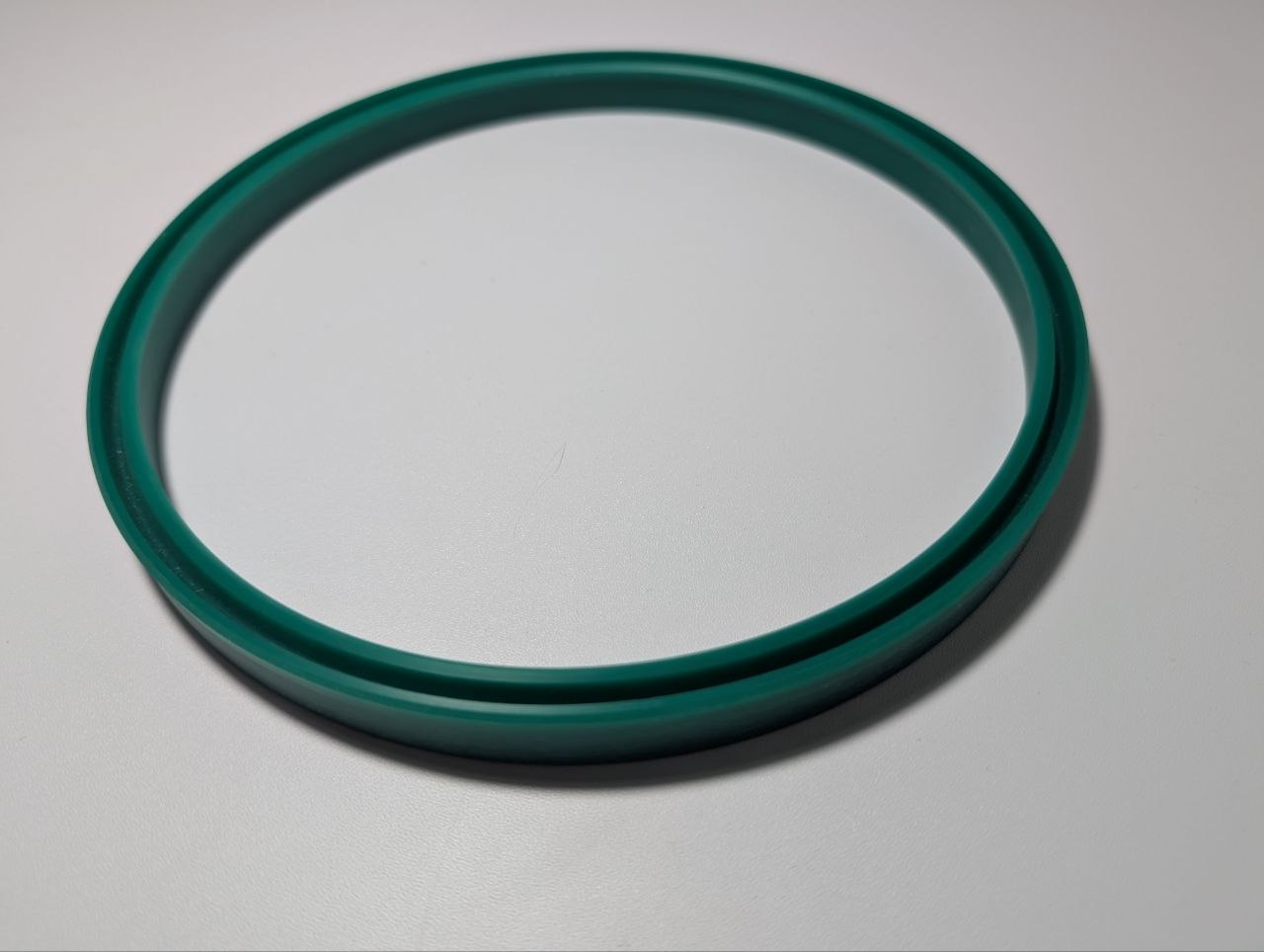

Изготовленные изделия Уплотнист по профилю PRS06.

PRS06 — изготовленное изделие.

Паспорт на изделие PRS06

фрагмент паспорта

Паспорт изделия по профилю PRS06 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.
