| Назначение | Статическое уплотнение |
|---|---|
| Работа в узле | Неподвижное соединение |
| Действие | Герметизация посадки |
| Конструкция | Однокомпонентная |
Статическое уплотнение QR01
Статическое уплотнение QR01 для неподвижных соединений, крышек, фланцев, посадочных канавок и корпусных элементов.
Описание профиля QR01
Форма поперечного сечения определяет положение рабочих кромок и способ установки профиля в посадочную канавку.
Статическое уплотнение QR01 работает в неподвижном соединении и герметизирует посадку между сопрягаемыми деталями. Для исполнения проверяют сечение, степень обжатия, размеры канавки, материал, температуру, рабочую среду и состояние посадочных поверхностей; Уплотнист Экспресс изготавливает кольцевое изделие по фактическим размерам узла, образцу или чертежу.
Варианты исполнения
Все материалы и вспомогательные элементыХарактеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.
| Исполнение | Материал №1 | Скорость | Температура | Рекомендуемое применение | Копирование |
|---|---|---|---|---|---|
| Стандартное | PU-Standard | 1 м/с | -35…+110 °C | Гидравлические системы | |
| Морозостойкое | PU-Arctic | 1 м/с | -55…+110 °C | Гидравлические системы | |
| Стандартное резиновое | NBR-Standard | 1 м/с | -30…+100 °C | Гидравлические системы | |
| Морозостойкое резиновое | HNBR-Arctic | 1 м/с | -50…+150 °C | Гидравлические системы | |
| Термостойкое резиновое | FKM-Standard | Зависит от постоянной рабочей температуры; уточняется по запросу | -20…+210 °C | Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов | |
| Индивидуальная комбинация | По выбранной комбинации | По выбранной комбинации | По выбранной комбинации |
Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.
См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

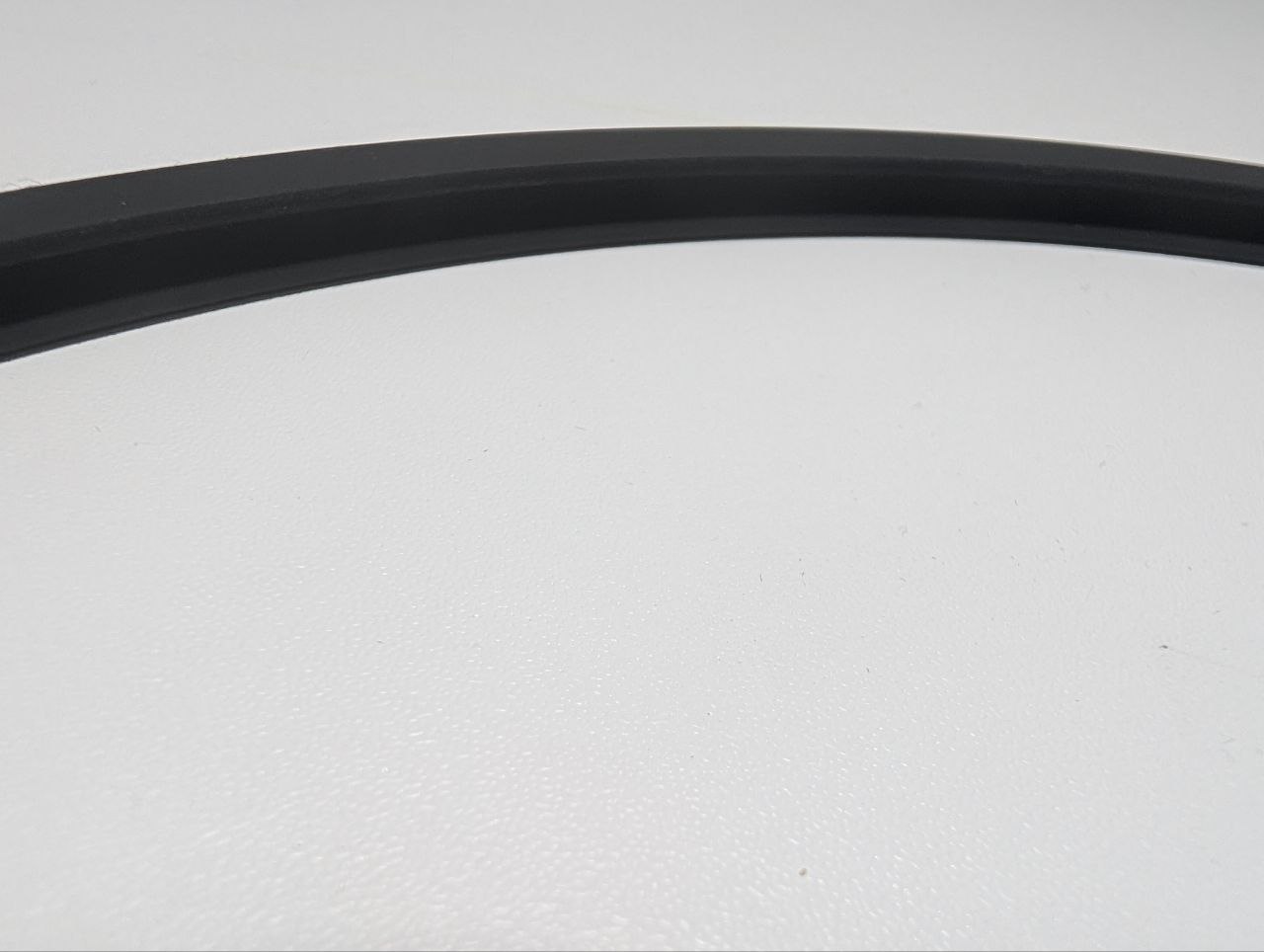

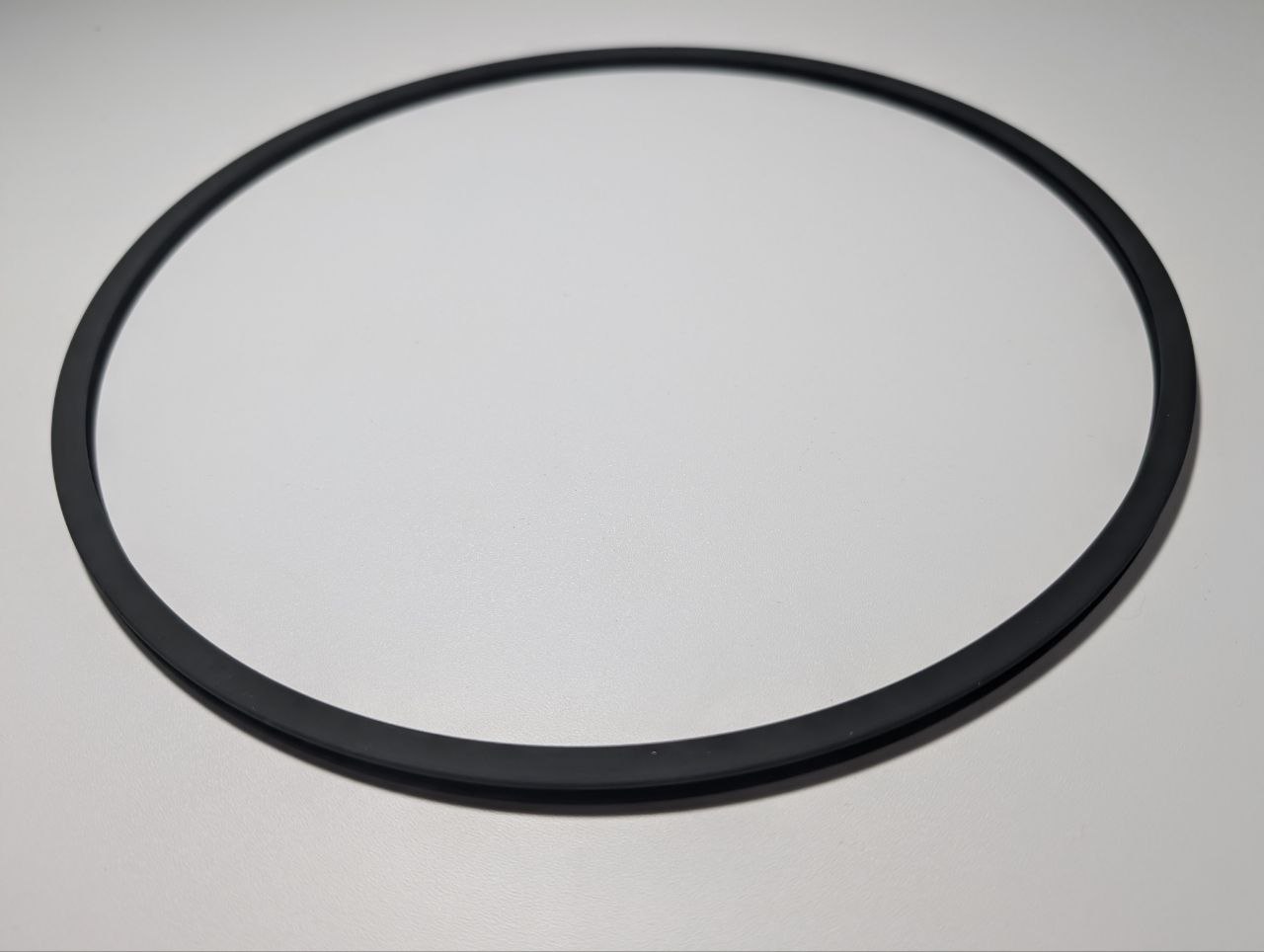

Фото изготовленного профиля QR01
производственная продукцияИзготовленные изделия Уплотнист по профилю QR01.
Паспорт на изделие QR01
фрагмент паспорта
