Характеристики и свойства

Назначение	Штоковое уплотнение
Действие	Одностороннее
Конструкция	Двухкомпонентная

Получить подбор Подобрать профиль и размер

Уплотнист Экспресс / Штоковые уплотнения

Штоковое уплотнение RS91B

Компактное штоковое уплотнение с прямоугольным активирующим кольцом, устойчивым к скручиванию, одностороннего действия.

Описание профиля RS91B

Профиль рассчитан на удержание давления с одной стороны, поэтому при установке важно правильно направить рабочую кромку.

Штоковое уплотнение RS91B работает по поверхности штока и удерживает рабочую среду со стороны давления. Для манжетного исполнения проверяют направление рабочей кромки, размеры посадочной канавки, материал, допустимый зазор, рабочее давление, температуру, скорость и состояние сопрягаемой поверхности; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла, образцу или чертежу.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Материал №2	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PTFE-Bronze	NBR-Standard	5 м/с	400 бар; кратковременно до 600 бар	-30…+100 °C	Гидравлические системы
Морозостойкое	PTFE-Bronze	HNBR-Arctic	5 м/с	400 бар; кратковременно до 600 бар	-50…+150 °C	Низкотемпературные гидравлические системы
Высокоресурсное	PTFE-Slide	NBR-Standard	5 м/с	250–400 бар	-30…+100 °C	Узлы с повышенными требованиями к ресурсу
Термостойкое	PTFE-Bronze	FKM-Standard	5 м/с	250–400 бар	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация			По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Радиальные зазоры

Как выбирать зазор

Расчётная область: до 80 °C. При температуре выше 80 °C допустимый зазор необходимо уменьшать и подтверждать инженерным расчётом. Допустимое давление зависит от материала, температуры, фактического зазора, геометрии профиля и продолжительности рабочего режима.

PTFE с эластомерным активатором — до 600 бар

Ø D H9, мм	Ø d h10, мм	L +0,2, мм	Rmax, мм	c, мм	Ø активатора, мм	100 бар	200 бар	400 бар	600 бар
10–15	D − 4,9	2,2	0,4	2,5	1,78	0,30	0,30	0,20	0,10
15–40	D − 7,5	3,2	0,6	3,5	2,62	0,40	0,30	0,20	0,10
40–80	D − 11	4,2	1,0	4,5	3,53	0,50	0,40	0,30	0,20
80–133	D − 15,5	6,3	1,3	5,0	5,33	0,50	0,40	0,30	0,20
133–330	D − 21	8,1	1,8	6,0	7,00	0,70	0,50	0,40	0,20
330–670	D − 24,5	8,1	1,8	8,0	7,00	0,70	0,50	0,40	0,20
670–1000	D − 28	9,5	2,5	10,0	8,40	0,80	0,70	0,50	0,30
1000–3000	D − 38	15,8	3,0	12,0	12,00	1,10	0,80	0,70	0,40

Паспорт на изделие RS91B

фрагмент паспорта

Паспорт изделия по профилю RS91B — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

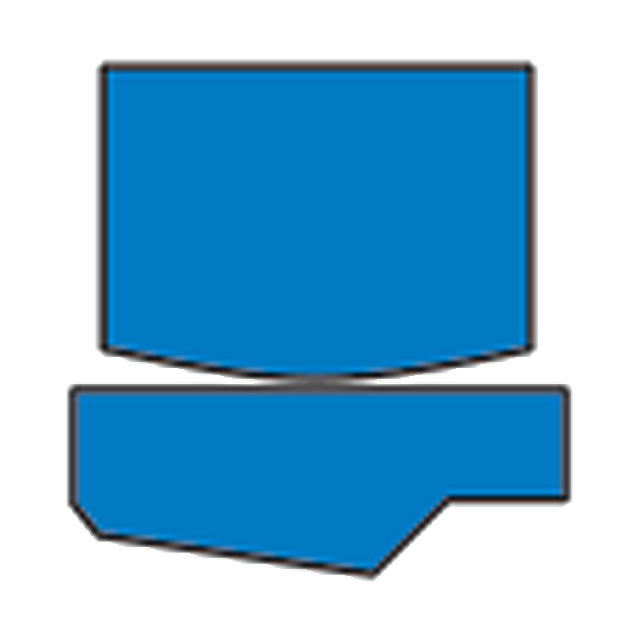

Близкие обозначения и аналоги

по карте взаимозаменяемости
