Штоковое уплотнение RS04

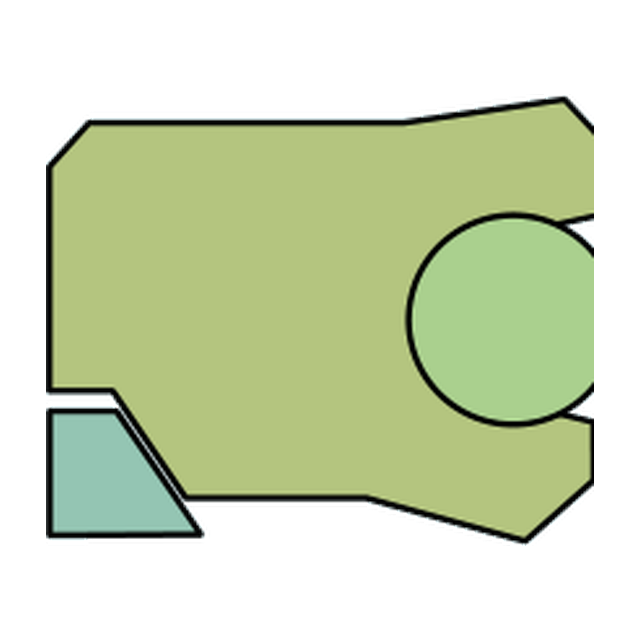

Асимметричное штоковое уплотнение с активирующим элементом и усечённым кольцом противовыдавливания для компенсации нагрузки, одностороннего действия.

Описание профиля RS04

Асимметричная геометрия задаёт различную форму опорной и рабочей сторон профиля и ориентирует уплотнение относительно направления давления. Профиль рассчитан на удержание давления с одной стороны, поэтому при установке важно правильно направить рабочую кромку.

Штоковое уплотнение RS04 работает по поверхности штока и удерживает рабочую среду со стороны давления. Для манжетного исполнения проверяют направление рабочей кромки, размеры посадочной канавки, материал, допустимый зазор, рабочее давление, температуру, скорость и состояние сопрягаемой поверхности; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла, образцу или чертежу.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Материал №2	Материал №3	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PU-Standard	NBR-Standard	PA6	1 м/с	До 400 бар	-30…+100 °C	Гидравлические системы
Морозостойкое	PU-Arctic	HNBR-Arctic	PA6	1 м/с	До 400 бар	-50…+105 °C	Гидравлические системы
Термостойкое — PTFE-Pure	FKM-Standard	PTFE-Pure	—	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Термостойкое — PTFE-Bronze	FKM-Standard	PTFE-Bronze	—	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Термостойкое — PTFE-Slide	FKM-Standard	PTFE-Slide	—	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация				По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Радиальные зазоры

Как выбирать зазор

Расчётная область: до 80 °C. При температуре выше 80 °C допустимый зазор необходимо уменьшать и подтверждать инженерным расчётом. Допустимое давление зависит от материала, температуры, фактического зазора, геометрии профиля и продолжительности рабочего режима.

Резиновые исполнения с антиэкструзионным кольцом — до 250 бар

Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	Максимальный радиальный зазор s, мм
Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	20 бар	100 бар	250 бар
> 23 … < 25	d + 8	6,3	0,4	3,5	0,60	0,80	0,52
> 25 … < 50	d + 10	8,0	0,4	4,0	1,00	1,00	0,66
> 50 … < 150	d + 15	10,0	0,4	5,0	1,50	1,40	0,78
> 150 … < 300	d + 20	14,0	0,4	6,0	2,00	1,66	0,88
> 300 … < 500	d + 25	17,0	0,4	8,5	2,50	1,91	1,00
> 500 … < 700	d + 30	25,0	0,4	10,0	3,00	2,18	1,13
> 700 …	d + 40	32,0	0,4	13,0	3,00	2,18	1,13

Воротниковые полиуретановые исполнения с защитой от экструзии — до 700 бар

Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	20 бар	100 бар	400 бар	700 бар
16–25	d + 8	6,3	0,4	3,5	0,80	0,80	0,30	0,04
25–50	d + 10	8,0	0,4	4,0	1,00	1,00	0,37	0,04
50–150	d + 15	10,0	0,4	5,0	1,50	1,47	0,46	0,05
150–300	d + 20	14,0	0,4	6,0	2,00	1,77	0,54	0,06
300–500	d + 25	17,0	0,4	8,5	2,50	2,06	0,62	0,06
500–700	d + 30	25,0	0,4	10,0	3,00	2,43	0,76	0,06
свыше 700	d + 40	32,0	0,4	13,0	3,00	2,43	0,76	0,06

Паспорт на изделие RS04

фрагмент паспорта

Паспорт изделия по профилю RS04 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.
