Штоковое уплотнение RS03 — профиль манжеты
Характеристики и свойства
НазначениеШтоковое уплотнение
Профильная конструкцияАсимметричная
КонструкцияДвухкомпонентная
ДействиеОдностороннее
Получить подборПодобрать профиль и размер
Уплотнист Экспресс / Штоковые уплотнения

Штоковое уплотнение RS03

Асимметричное штоковое уплотнение с эластомерным O-ring или стальной пружиной в качестве активирующего элемента, одностороннего действия.

Описание профиля RS03

Асимметричная геометрия задаёт различную форму опорной и рабочей сторон профиля и ориентирует уплотнение относительно направления давления. Профиль рассчитан на удержание давления с одной стороны, поэтому при установке важно правильно направить рабочую кромку.

Штоковое уплотнение RS03 работает по поверхности штока и удерживает рабочую среду со стороны давления. Для манжетного исполнения проверяют направление рабочей кромки, размеры посадочной канавки, материал, допустимый зазор, рабочее давление, температуру, скорость и состояние сопрягаемой поверхности; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла, образцу или чертежу.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

ИсполнениеМатериал №1Материал №2СкоростьРабочее давлениеТемператураРекомендуемое применениеКопирование
СтандартноеPU-StandardNBR-Standard1 м/сДо 400 бар-30…+100 °CГидравлические системы
МорозостойкоеPU-ArcticHNBR-Arctic1 м/сДо 400 бар-50…+110 °CГидравлические системы
Термостойкое — PTFE-PureFKM-StandardPTFE-PureЗависит от постоянной рабочей температуры; уточняется по запросуЗависит от постоянной рабочей температуры; уточняется по запросу-20…+210 °CВысокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Термостойкое — PTFE-BronzeFKM-StandardPTFE-BronzeЗависит от постоянной рабочей температуры; уточняется по запросуЗависит от постоянной рабочей температуры; уточняется по запросу-20…+210 °CВысокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Термостойкое — PTFE-SlideFKM-StandardPTFE-SlideЗависит от постоянной рабочей температуры; уточняется по запросуЗависит от постоянной рабочей температуры; уточняется по запросу-20…+210 °CВысокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация
По выбранной комбинацииПо выбранной комбинацииПо выбранной комбинацииПо выбранной комбинации
Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Радиальные зазоры

Как выбирать зазор

Расчётная область: до 80 °C. При температуре выше 80 °C допустимый зазор необходимо уменьшать и подтверждать инженерным расчётом.

O-ring — размерная сетка сечений

OD AS 568A, ммOD ISO 3601, ммt, ммb1, ммt1, ммb2, ммb3, ммR, ммhST, ммc, ммs, мм
1,781,801,352,51,583,54,50,31,03,0f7 / H8
2,622,652,183,52,425,06,50,31,53,5f7 / H8
3,533,553,004,43,705,97,40,51,54,0f7 / H8
5,335,304,506,75,608,410,10,61,75,0f7 / H8
6,997,005,948,87,3710,812,80,82,06,0f7 / H8
10,0010,008,5012,510,5015,017,51,02,510,0f7 / H8
12,0012,0010,2015,512,8518,521,51,03,012,0f7 / H8
15,0015,0012,7519,015,8822,025,01,03,015,0f7 / H8

Паспорт на изделие RS03

фрагмент паспорта
Паспорт изделия по профилю RS03
Паспорт изделия предоставляется по ЗАПРОСУ.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

Близкие обозначения и аналоги

по карте взаимозаменяемости

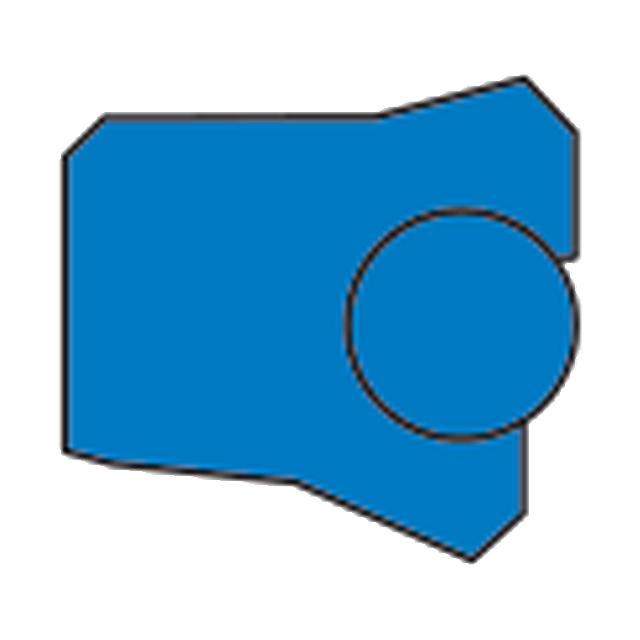

Штоковое уплотнение R03 UTEC — профиль аналогаR03UTECШтоковое уплотнение DS103 DMH — профиль аналогаDS103DMH
