Поршневое уплотнение PS35A

Поршневое уплотнение на основе статического профиля, двустороннего действия.

Описание профиля PS35A

Двухсторонняя схема рассчитана на работу при давлении с обеих сторон поршневого узла; при подборе проверяют ширину канавки, рабочий зазор и состояние рабочей поверхности цилиндра.

При подборе исполнения учитывают размеры и геометрию посадочной канавки, материал, давление, температуру, скорость и рабочую среду. Эти параметры определяют точные размеры, материал и допустимые условия применения готового уплотнения.

Поршневое уплотнение PS35A работает между поршнем и рабочей поверхностью цилиндра, разделяя полости и удерживая давление в рабочей камере. Для манжетного исполнения проверяют направление кромки, размеры канавки, материал и допустимый зазор; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PU-Standard	1 м/с	До 400 бар	-35…+110 °C	Гидравлические системы
Морозостойкое	PU-Arctic	1 м/с	До 400 бар	-55…+110 °C	Гидравлические системы
Стандартное резиновое	NBR-Standard	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-50…+150 °C	Гидравлические и пневматические системы
Термостойкое резиновое	FKM-Standard	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация		По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Ø D H9, мм	Ø d h10, мм	L +0,2, мм	Rmax, мм	c, мм	Максимальный радиальный зазор s¹, мм
> 10 … < 20	D − 5	4,0	0,4	2,0	0,16	0,08	0,03
> 20 … < 40	D − 6	4,5	3,0	0,18	0,10	0,05
> 40 … < 60	D − 8	5,5	3,5	0,18	0,10	0,05
> 60 … < 100	D − 10	6,5	4,0	0,23	0,15	0,10
> 100 … < 150	D − 15	9,5	5,0	0,33	0,25	0,18
> 150 … < 300	D − 20	12,5	6,0	0,38	0,33	0,25
> 300 … < 500	D − 25	15,0	8,5	0,45	0,40	0,33
> 500 … < 700	D − 30	17,5	10,0	0,50	0,45	0,40
> 700	D − 40	22,0	0,4	13,0	0,65	0,63	0,55

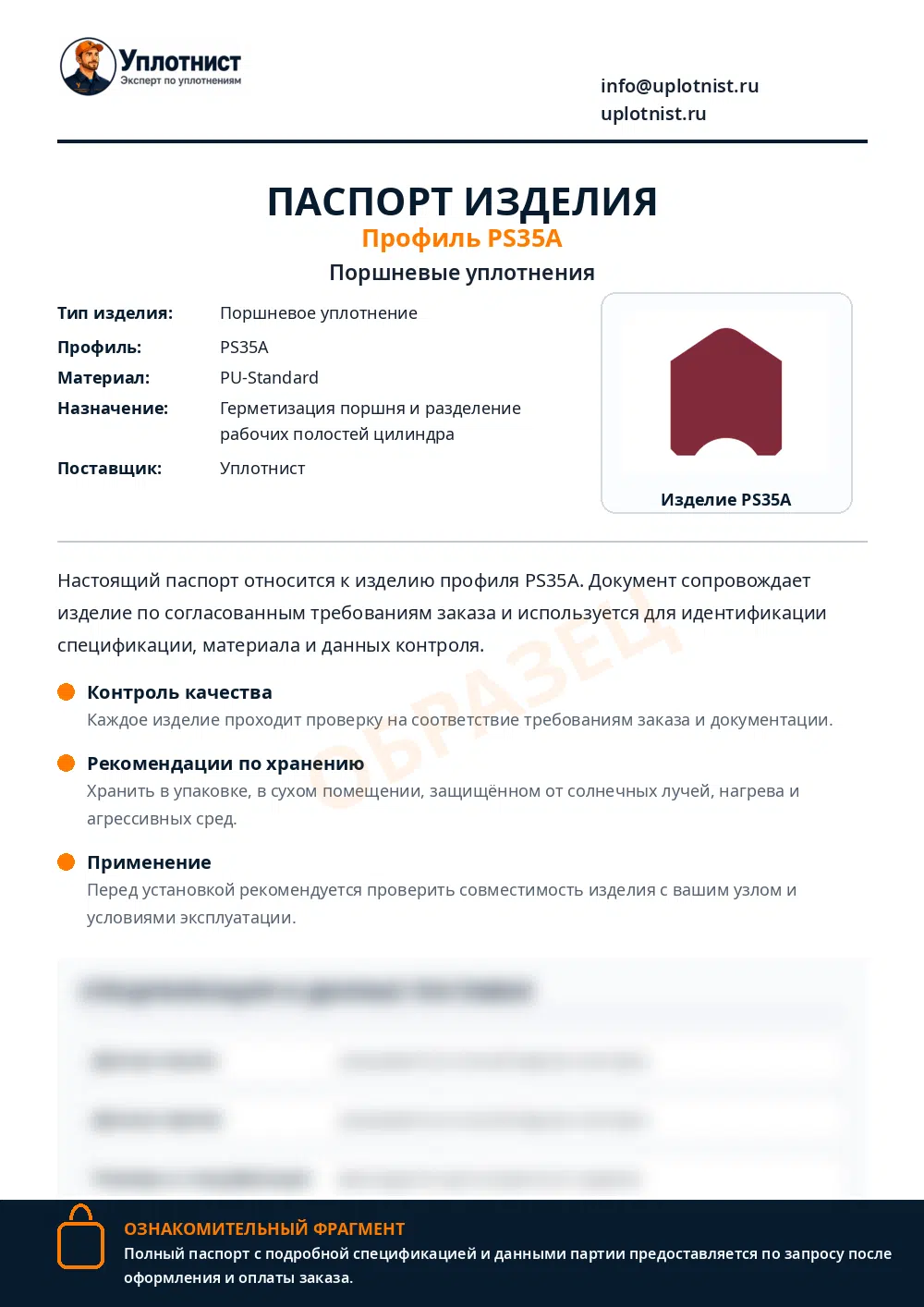

Паспорт на изделие PS35A

фрагмент паспорта

Паспорт изделия по профилю PS35A — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.

Близкие обозначения и аналоги

по карте взаимозаменяемости
