Уплотнист Экспресс / Поршневые уплотнения

Поршневое уплотнение PS20

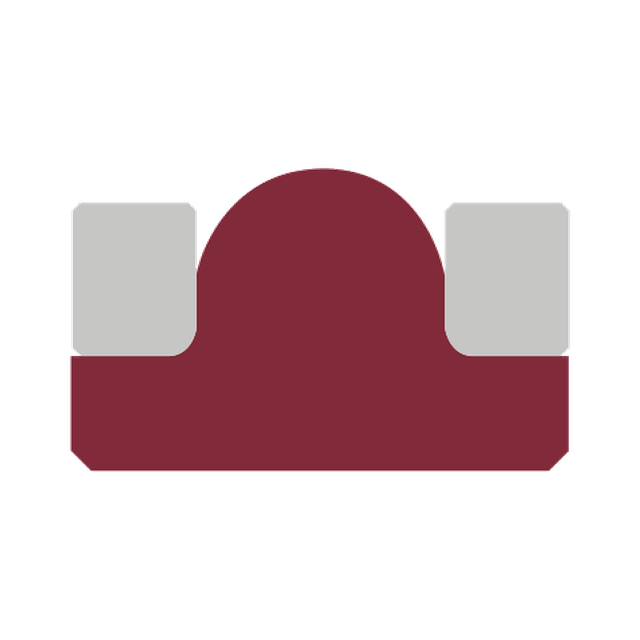

Т-образное поршневое уплотнение с двумя кольцами противовыдавливания, двустороннего действия.

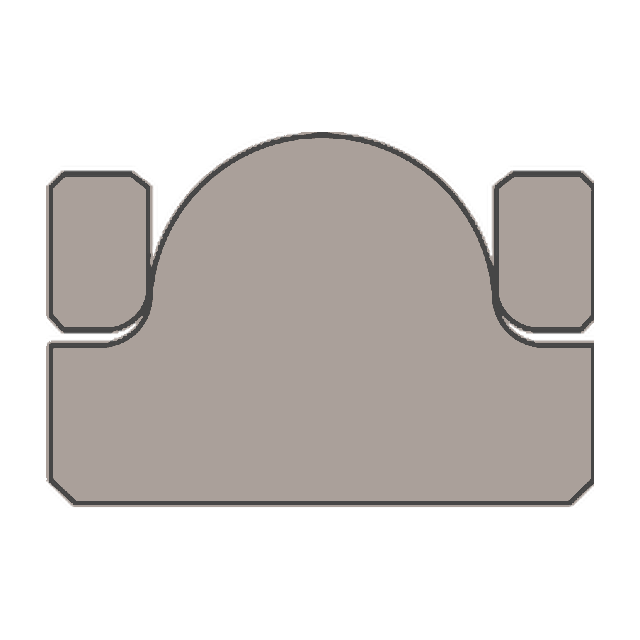

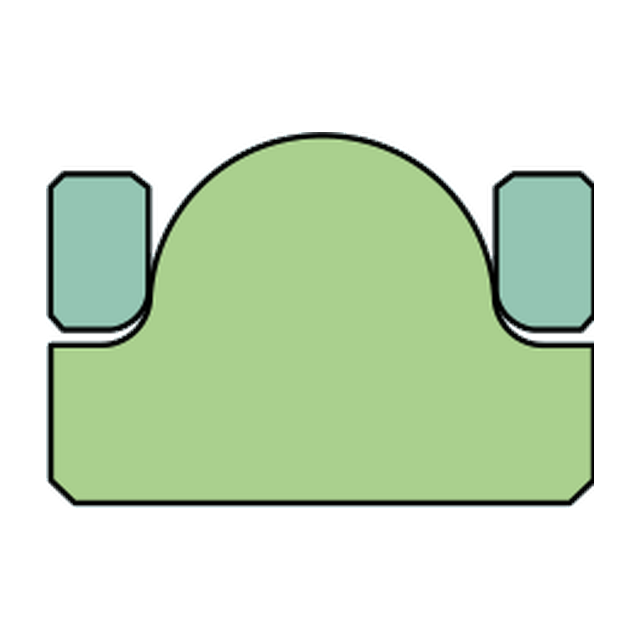

Описание профиля PS20

Двухсторонняя схема рассчитана на работу при давлении с обеих сторон поршневого узла; при подборе проверяют ширину канавки, рабочий зазор и состояние рабочей поверхности цилиндра.

При подборе исполнения учитывают размеры и геометрию посадочной канавки, материал, давление, температуру, скорость и рабочую среду. Эти параметры определяют точные размеры, материал и допустимые условия применения готового уплотнения.

Поршневое уплотнение PS20 работает между поршнем и рабочей поверхностью цилиндра, разделяя полости и удерживая давление в рабочей камере. Для манжетного исполнения проверяют направление кромки, размеры канавки, материал и допустимый зазор; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Материал №2	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PU-Standard	PA6	1 м/с	До 400 бар	-35…+105 °C	Гидравлические системы
Морозостойкое	PU-Arctic	PA6	1 м/с	До 400 бар	-50…+105 °C	Гидравлические системы
Стандартное резиновое	NBR-Standard	PA6	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	PA6	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-50…+105 °C	Гидравлические и пневматические системы
Термостойкое	FKM-Standard	PTFE-Pure	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация			По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Ø D H9, мм	Ø d h10, мм	Ø d1, мм	L +0,2, мм	L1, мм	Rmax, мм	c, мм	Максимальный радиальный зазор s¹, мм
> 20 … < 50	D − 10	D − 3	12,5	20,5	0,4	4	0,35
> 50 … < 80	D − 15	D − 4	20	28	0,4	5	0,52
> 80 … < 150	D − 20	D − 5	25	36	0,4	6	0,65
> 150 … < 400	D − 25	D − 6	32	46	0,4	8,5	0,78
> 400 … < 600	D − 30	D − 8	36	50	0,4	10	1,00

Паспорт на изделие PS20

фрагмент паспорта

Паспорт изделия по профилю PS20 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.
