Характеристики и свойства

Назначение	Поршневое уплотнение
Профильная конструкция	Асимметричная
Конструкция	Однокомпонентная
Действие	Одностороннее

Получить подбор Подобрать профиль и размер

Уплотнист Экспресс / Поршневые уплотнения

Поршневое уплотнение PS01

Стандартное асимметричное поршневое уплотнение воротникового типа, одностороннего действия.

Описание профиля PS01

Асимметричная геометрия задаёт различную форму опорной и рабочей сторон профиля и ориентирует уплотнение относительно направления давления. Воротниковая конструкция формирует уплотняющую кромку, которая прижимается к сопрягаемой поверхности и поддерживает герметичность подвижного соединения. Профиль рассчитан на удержание давления с одной стороны, поэтому при установке важно правильно направить рабочую кромку.

При подборе исполнения учитывают размеры и геометрию посадочной канавки, материал, давление, температуру, скорость и рабочую среду. Эти параметры определяют точные размеры, материал и допустимые условия применения готового уплотнения.

Поршневое уплотнение PS01 работает между поршнем и рабочей поверхностью цилиндра, разделяя полости и удерживая давление в рабочей камере. Для манжетного исполнения проверяют направление кромки, размеры канавки, материал и допустимый зазор; Уплотнист Экспресс изготавливает профиль по фактическим размерам узла.

Варианты исполнения

Все материалы и вспомогательные элементы

Характеристики приведены для предварительного выбора. Допустимые параметры зависят от размеров профиля, зазоров, среды и продолжительности режима.

Исполнение	Материал №1	Скорость	Рабочее давление	Температура	Рекомендуемое применение
Стандартное	PU-Standard	1 м/с	До 400 бар	-35…+110 °C	Гидравлические системы
Морозостойкое	PU-Arctic	1 м/с	До 400 бар	-55…+110 °C	Гидравлические системы
Стандартное резиновое	NBR-Standard	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-30…+100 °C	Гидравлические и пневматические системы
Морозостойкое резиновое	HNBR-Arctic	1 м/с	Гидросистемы — до 200 бар; пневмосистемы — до 16 бар	-50…+150 °C	Гидравлические и пневматические системы
Термостойкое резиновое	FKM-Standard	Зависит от постоянной рабочей температуры; уточняется по запросу	Зависит от постоянной рабочей температуры; уточняется по запросу	-20…+210 °C	Высокотемпературные и химически агрессивные рабочие среды — при подтверждённой химической совместимости выбранных материалов
Индивидуальная комбинация		По выбранной комбинации	По выбранной комбинации	По выбранной комбинации	По выбранной комбинации

Важно: предельное давление напрямую зависит от фактического экструзионного зазора.

Указанные характеристики являются справочными расчётными значениями и основываются на лабораторно-технических испытаниях материалов. Реальные допустимые параметры зависят от диаметра, геометрии канавки, зазора, длительности нагрузки, температуры, скорости и рабочей среды.

См. рекомендации по радиальным зазорам. Если рабочие значения близки к предельным либо превышают их, рекомендуем запросить инженерную оценку наших специалистов.

Радиальные зазоры

Как выбирать зазор

Расчётная область: до 80 °C. При температуре выше 80 °C допустимый зазор необходимо уменьшать и подтверждать инженерным расчётом. Допустимое давление зависит от материала, температуры, фактического зазора, геометрии профиля и продолжительности рабочего режима.

Полиуретановые исполнения — до 400 бар

Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	20 бар	100 бар	200 бар	400 бар
6–25	d + 8	6,3	0,4	3,5	0,33	0,17	0,11	0,05
25–50	d + 10	8,0	0,4	4,0	0,37	0,22	0,16	0,10
50–150	d + 15	10,0	0,4	5,0	0,46	0,31	0,25	0,19
150–300	d + 20	14,0	0,4	6,0	0,54	0,39	0,32	0,26
300–500	d + 25	17,0	0,4	8,5	0,61	0,46	0,39	0,33
500–700	d + 30	25,0	0,4	10,0	0,67	0,52	0,45	0,39
свыше 700	d + 40	32,0	0,4	13,0	0,67	0,52	0,45	0,39

Резиновые исполнения — до 160 бар

Ø d f8, мм	Ø D H10, мм	L +0,2, мм	Rmax, мм	c, мм	20 бар	100 бар	160 бар
6–25	d + 8	6,3	0,4	3,5	0,23	0,16	0,14
25–50	d + 10	8,0	0,4	4,0	0,26	0,19	0,17
50–150	d + 15	10,0	0,4	5,0	0,31	0,24	0,22
150–300	d + 20	14,0	0,4	6,0	0,34	0,27	0,25
300–500	d + 25	17,0	0,4	8,5	0,37	0,30	0,29
500–600	d + 30	25,0	0,4	10,0	0,40	0,34	0,32

Фото изготовленного профиля PS01

производственная продукция

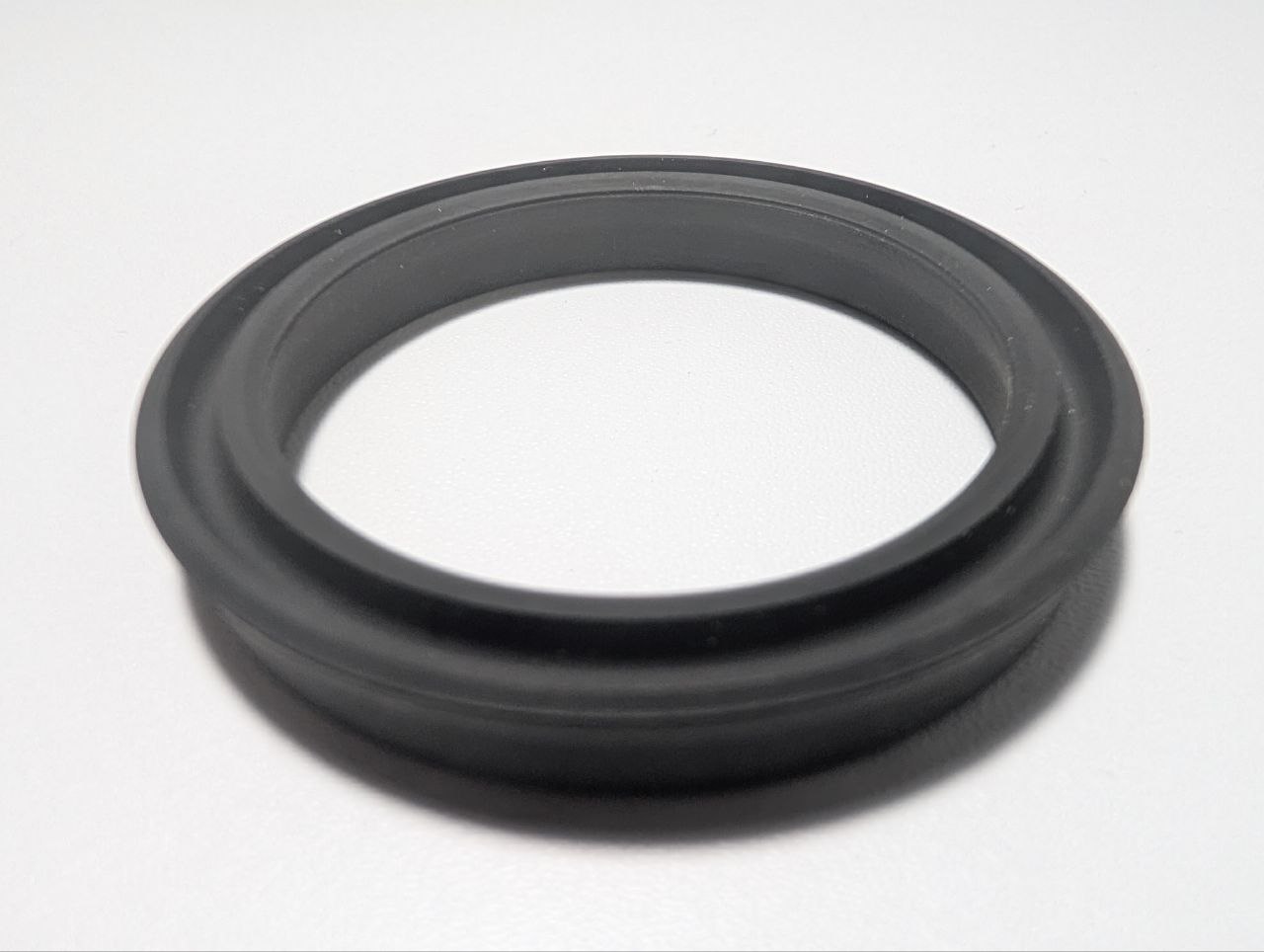

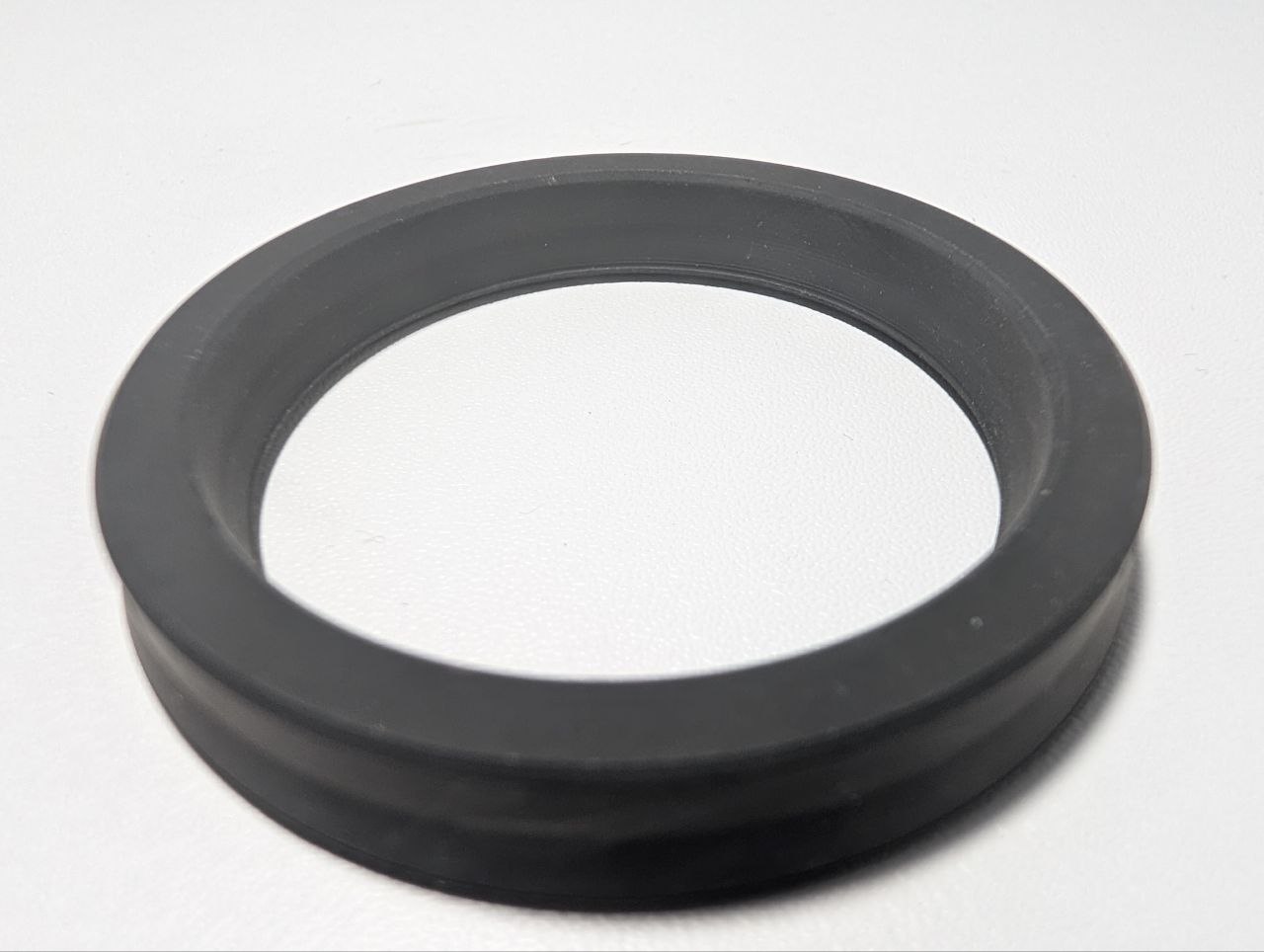

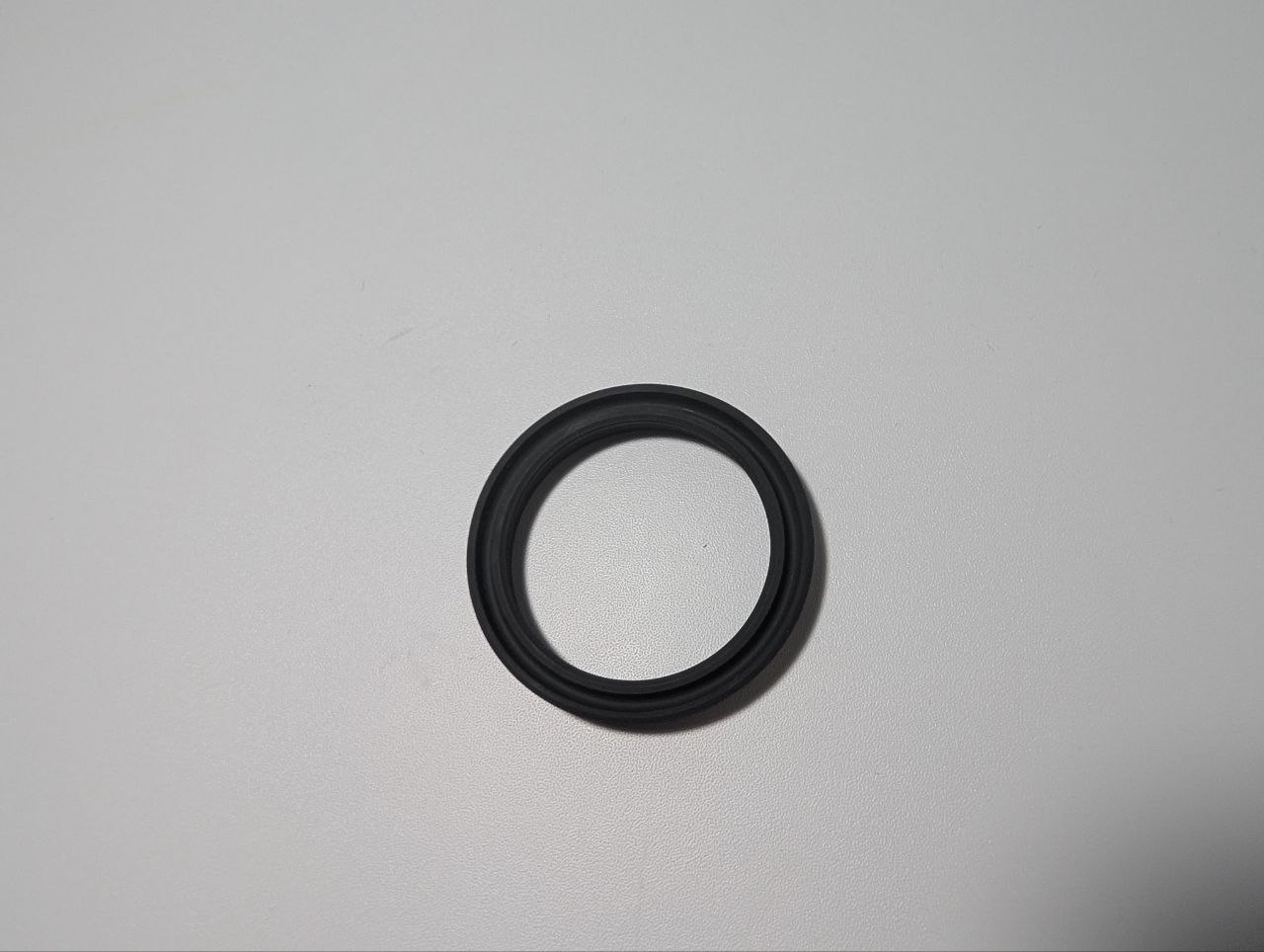

Изготовленные изделия Уплотнист по профилю PS01.

PS01 — изготовленное изделие.

Паспорт на изделие PS01

фрагмент паспорта

Паспорт изделия по профилю PS01 — Паспорт изделия предоставляется по **ЗАПРОСУ**.
Состав сведений в паспорте зависит от согласованного изделия, материала, партии и требований к поставке.
