| Назначение | Поршневое уплотнение |
|---|---|
| Конструкция | Двухкомпонентная |
| Работа | С активирующим элементом |
Поршневое уплотнение P19-W
Описание профиля P19-W
P19-W — поршневое уплотнение; изготовление аналога выполняется по системе UTEC. Размер подбирают от канавки поршня: важны диаметры, ширина и посадка профиля.
Поршневое уплотнение для тяжёлых сред с меандровой пружиной круглого сечения. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Активирующий элемент поддерживает радиальное поджатие при изменении давления, температуры и износа. Пружинная активация поддерживает контакт рабочей кромки при низком давлении, температурных изменениях и переменном режиме.
Материал для P19-W выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для такого профиля применяют материалы PTFE1, PTFE4 и PTFE6; справка по материалам: материалы UTEC для аналоговых профилей.
Примеры размерных запросов P19-W
В размерном запросе по поршневому профилю указывают наружный и внутренний размеры, высоту канавки, материал и состав комплекта.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| P19-W 37×27×4,2 | PU1 | посадку в поршневой канавке |
| P19-W 67×55×6,3 | PU2 | состояние рабочей поверхности цилиндра |
| P19-W 114×99×7,5 | NBR1 | давление, зазор и материал активатора |
| P19-W 204×184×10 | FKM1 | двустороннюю работу и монтаж |
PS19Уплотнист Экспресс
P19UTEC
P19-FUTEC

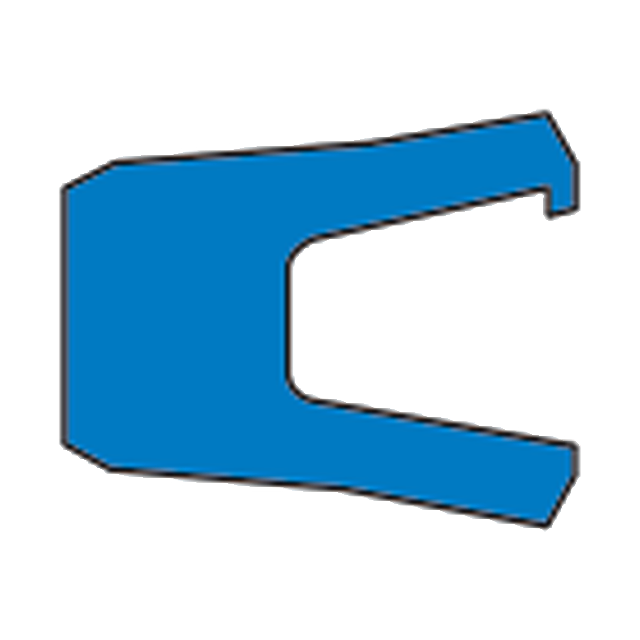

DK119DMH

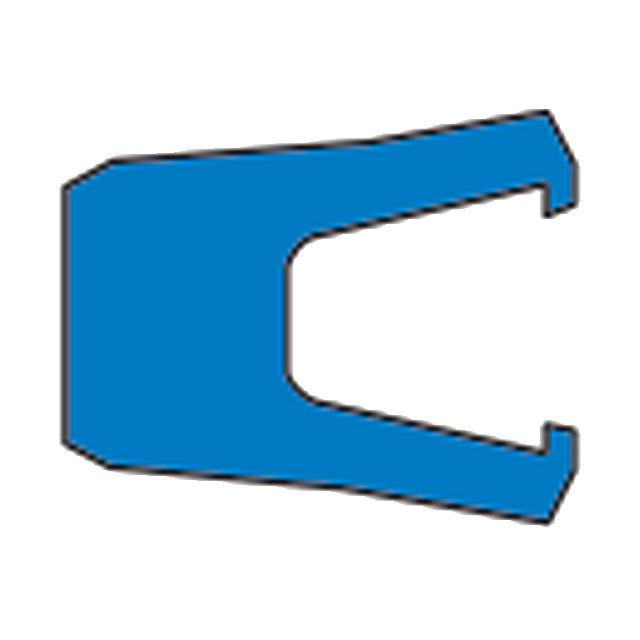

DK139DMH
