Штоковое уплотнение QR18-P

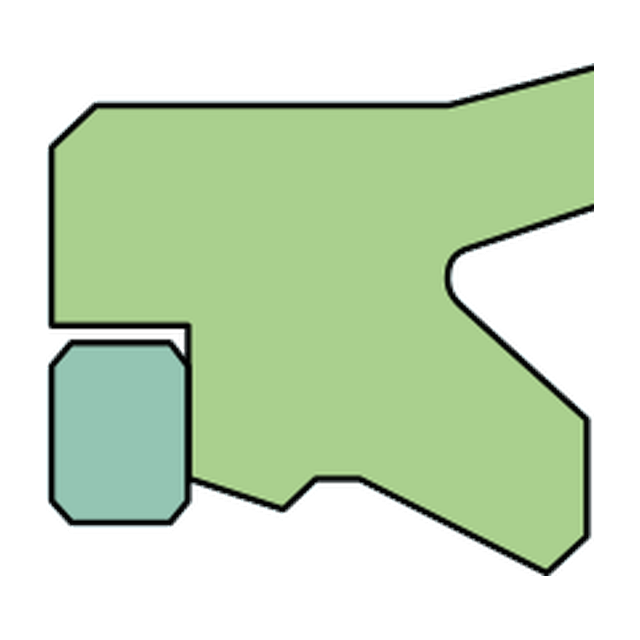

Описание профиля QR18-P

QR18-P — штоковое уплотнение из группы импортных каталожных профилей; аналог подбирают по фактической геометрии посадочного места. При подборе важны посадочная ширина, глубина канавки, ход штока и режим узла.

Штоковое асимметричное уплотнение с дополнительной рабочей кромкой и кольцом противовыдавливания, одностороннего действия. Асимметрия задаёт рабочую и опорную стороны, поэтому при подборе сохраняют ориентацию профиля к стороне давления. В двухкомпонентном исполнении отдельно сверяют уплотняющий элемент и активатор либо опорную часть. Кольцо противовыдавливания снижает риск экструзии, поэтому рабочий зазор и давление проверяют отдельно. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.

Материал для QR18-P выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для замены могут применяться полиуретановые, резиновые, PTFE и пластиковые исполнения, встречающиеся в импортных каталогах; справка по материалам: материалы адаптированных систем для аналоговых профилей.
