| Назначение | Штоковое уплотнение |
|---|---|
| Профильная конструкция | Шевронная |
| Действие | Одностороннее |
Штоковое уплотнение QR1315-T

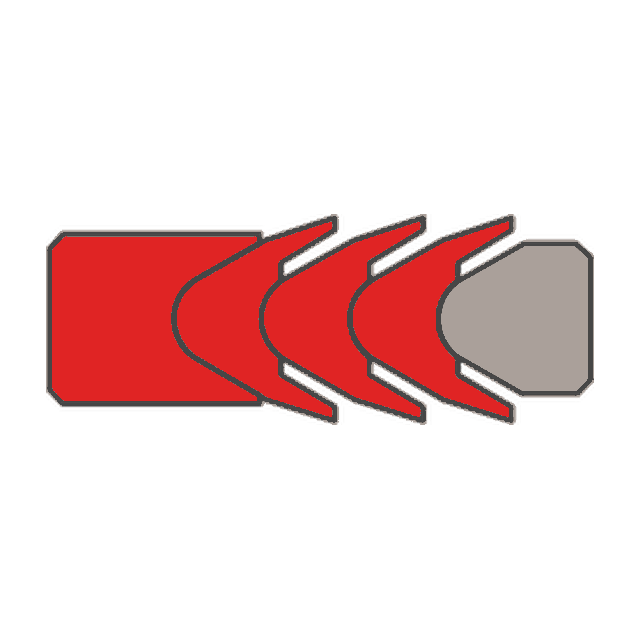

Описание профиля QR1315-T
QR1315-T — штоковое уплотнение из группы импортных каталожных профилей; аналог подбирают по фактической геометрии посадочного места. При подборе важны посадочная ширина, глубина канавки, ход штока и режим узла.
Нестандартные шевронные штоковые уплотнения, одностороннего действия. Одностороннее действие требует установки рабочей стороны профиля к давлению; при встречной нагрузке обычно проверяют парную схему или другое исполнение.
Материал для QR1315-T выбирают по давлению, температуре, скорости, рабочей среде и требуемому ресурсу. Для замены могут применяться полиуретановые, резиновые, PTFE и пластиковые исполнения, встречающиеся в импортных каталогах; справка по материалам: материалы адаптированных систем для аналоговых профилей.
Примеры размерных запросов QR1315-T
В размерном запросе по штоковому профилю обычно указывают код, диаметр штока, наружный размер канавки, ширину и материал.
| Пример запроса | Материал | Что проверяют |
|---|---|---|
| QR1315-T 36×44×5 | H-Pur / PU1 | посадку в штоковой канавке |
| QR1315-T 49×59×7 | L-Pur / PU2 | направление рабочей кромки и давление |
| QR1315-T 101×113×8 | Rubber 1 / NBR1 | зазор и состояние поверхности штока |
| QR1315-T 166×181×12 | Rubber 2 / FKM1 | размер по образцу или чертежу |
