Уплотнение статическое 37,69-3,4 DKAR NBR 70 SH
Код товара: УП-00125746 · Артикул: DKAR NBR 70SH 037,69x3,4
Параметры изделия
- Профиль
- DKAR
- ЕТО
- R14 / Kantseal
- Назначение
- Статическое уплотнение
- Материал
- NBR
- d, мм
- 37,69
- H, мм
- 3,4
Описание изделия

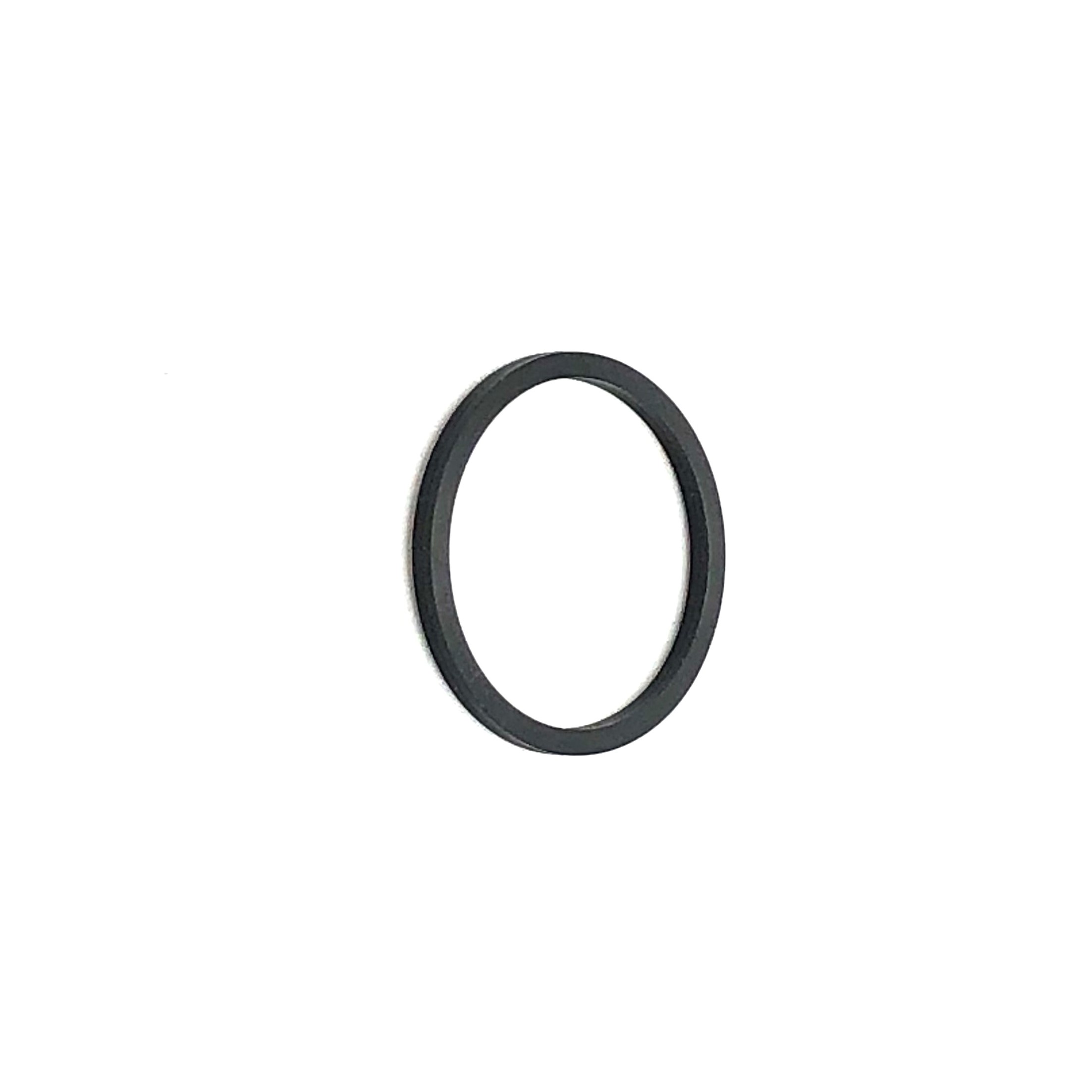

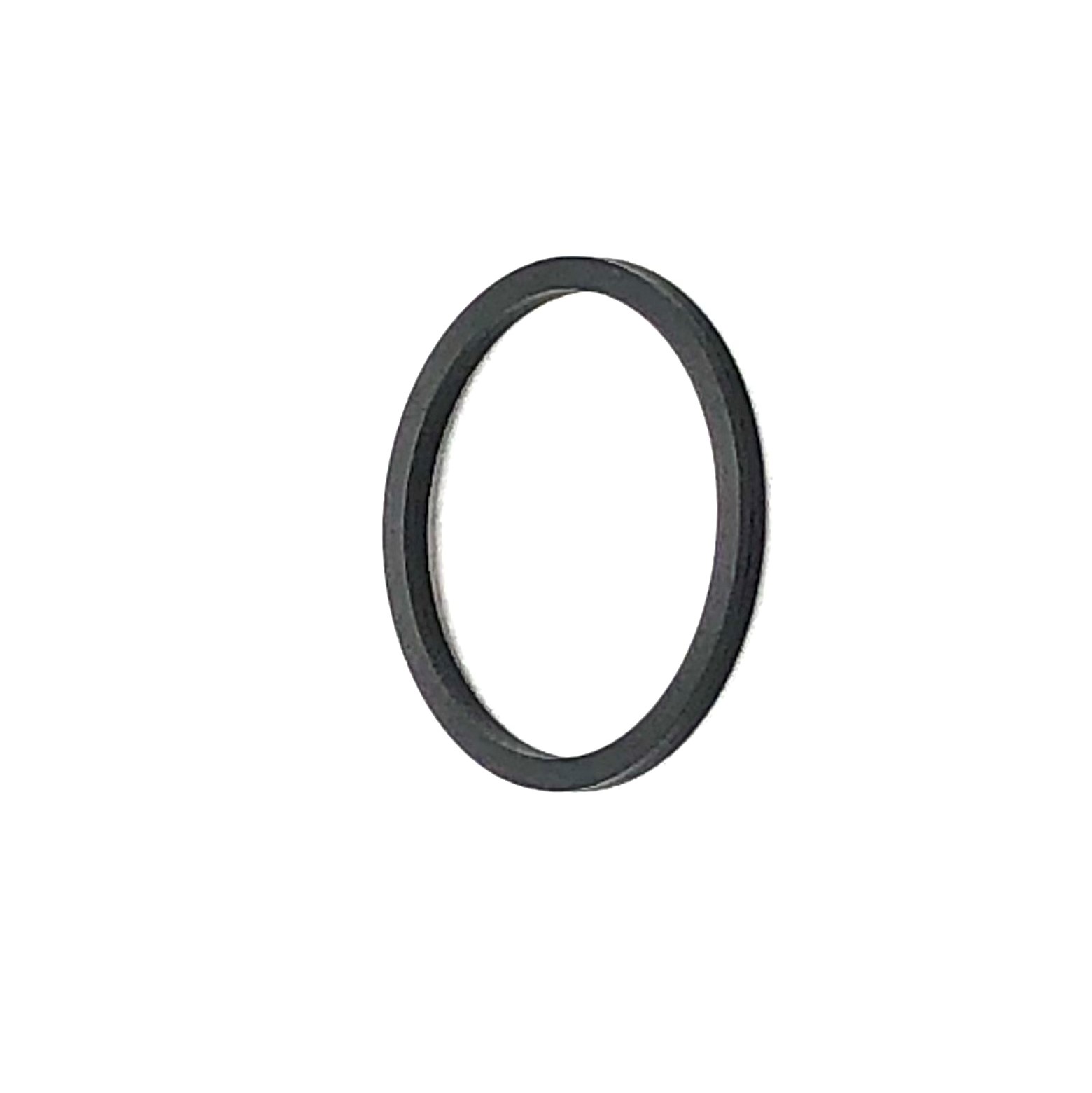

Уплотнение статическое 37,69-3,4 DKAR NBR 70 SH. Изделие относится к группе R14 / Kantseal и имеет профиль DKAR.
R14 — статическое уплотнение квадратного профиля, применяемое как более устойчивая к выдавливанию альтернатива O-Ring в фланцах, клапанах, гидроблоках и соединениях высокого давления.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание уплотнения R14

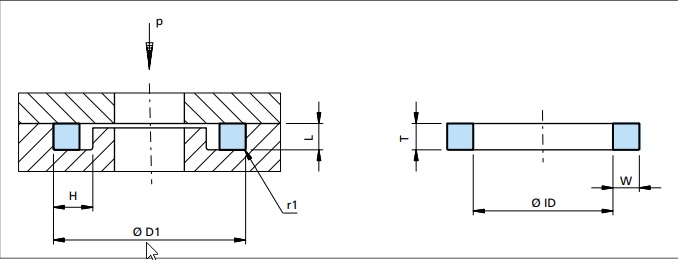

R14 — статическое уплотнение квадратного сечения, разработанное как более надежная альтернатива классическим O-Ring в соединениях, работающих при повышенных давлениях и увеличенных монтажных зазорах. Благодаря специальной геометрии профиля уплотнение обладает высокой устойчивостью к выдавливанию и сохраняет стабильную герметичность даже в тяжелых условиях эксплуатации.
В отличие от стандартного круглого кольца, профиль R14 имеет увеличенную опорную поверхность и меньшую склонность к деформации под нагрузкой. Это позволяет снизить риск экструзии материала в зазор между сопрягаемыми деталями и увеличить срок службы уплотнительного узла без применения дополнительных колец противовыдавливания.
Уплотнение R14 применяется в гидравлических системах, клапанах, распределителях, фланцевых соединениях, насосном оборудовании и других статических соединениях, где требуется длительное сохранение герметичности. Монтаж выполняется аналогично стандартным O-Ring, что позволяет использовать существующие конструктивные решения без значительных изменений посадочных мест.
Благодаря высокой стойкости к остаточной деформации сжатия уплотнение сохраняет контактное давление на протяжении длительного времени. Это особенно важно для оборудования с продолжительными межсервисными интервалами, где потеря формы обычного O-Ring может привести к утечке рабочей среды.
Профиль R14 также известен в ряде каталогов как Kantseals. Такое исполнение востребовано там, где нужно получить простое статическое уплотнение с повышенной механической стабильностью, но без усложнения узла отдельными антиэкструзионными кольцами.
Технические характеристики R14
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | статическое уплотнение | -30°C…+100°C | по условиям узла | масла, гидравлика, стандартные статические соединения |
| PU | без скольжения | -35°C…+100°C | по условиям узла | узлы с повышенной стойкостью к выдавливанию |
| FKM / Viton | статическое уплотнение | -15°C…+200°C | по условиям узла | повышенные температуры, масла, топлива и специальные среды |
Преимущества уплотнения R14
- повышенная устойчивость к выдавливанию по сравнению с классическими O-Ring
- квадратное сечение обеспечивает увеличенную опорную поверхность
- работает при высоких статических нагрузках
- снижает риск деформации профиля в монтажный зазор
- не требует дополнительных колец противовыдавливания во многих применениях
- сохраняет контактное давление при длительной эксплуатации
- не перекручивается в посадочной канавке как круглое кольцо
- подходит для фланцев, клапанов, гидроблоков и насосного оборудования
Профили и аналоги
Обозначения профилей в группе R14 / Kantseal. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение статическое 37,69-3,4 DKAR NBR 90 SHDKAR · NBR | DKAR NBR 90SH 037,69x3,4Код: УП-00125747 | 37,69 | — | 3,4 | — | 103,02 ₽Опт / шт 171,70 ₽Розница / шт | Срок уточним |
