Статическое уплотнение R14 квадратного сечения
R14 — статическое уплотнение квадратного профиля, применяемое как более устойчивая к выдавливанию альтернатива O-Ring в фланцах, клапанах, гидроблоках и соединениях высокого давления.
Описание уплотнения R14
R14 — статическое уплотнение квадратного сечения, разработанное как более надежная альтернатива классическим O-Ring в соединениях, работающих при повышенных давлениях и увеличенных монтажных зазорах. Благодаря специальной геометрии профиля уплотнение обладает высокой устойчивостью к выдавливанию и сохраняет стабильную герметичность даже в тяжелых условиях эксплуатации.
В отличие от стандартного круглого кольца, профиль R14 имеет увеличенную опорную поверхность и меньшую склонность к деформации под нагрузкой. Это позволяет снизить риск экструзии материала в зазор между сопрягаемыми деталями и увеличить срок службы уплотнительного узла без применения дополнительных колец противовыдавливания.
Уплотнение R14 применяется в гидравлических системах, клапанах, распределителях, фланцевых соединениях, насосном оборудовании и других статических соединениях, где требуется длительное сохранение герметичности. Монтаж выполняется аналогично стандартным O-Ring, что позволяет использовать существующие конструктивные решения без значительных изменений посадочных мест.
Благодаря высокой стойкости к остаточной деформации сжатия уплотнение сохраняет контактное давление на протяжении длительного времени. Это особенно важно для оборудования с продолжительными межсервисными интервалами, где потеря формы обычного O-Ring может привести к утечке рабочей среды.
Профиль R14 также известен в ряде каталогов как Kantseals. Такое исполнение востребовано там, где нужно получить простое статическое уплотнение с повышенной механической стабильностью, но без усложнения узла отдельными антиэкструзионными кольцами.
Технические характеристики R14
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | статическое уплотнение | -30°C…+100°C | по условиям узла | масла, гидравлика, стандартные статические соединения |
| PU | без скольжения | -35°C…+100°C | по условиям узла | узлы с повышенной стойкостью к выдавливанию |
| FKM / Viton | статическое уплотнение | -15°C…+200°C | по условиям узла | повышенные температуры, масла, топлива и специальные среды |
Преимущества уплотнения R14
- повышенная устойчивость к выдавливанию по сравнению с классическими O-Ring
- квадратное сечение обеспечивает увеличенную опорную поверхность
- работает при высоких статических нагрузках
- снижает риск деформации профиля в монтажный зазор
- не требует дополнительных колец противовыдавливания во многих применениях
- сохраняет контактное давление при длительной эксплуатации
- не перекручивается в посадочной канавке как круглое кольцо
- подходит для фланцев, клапанов, гидроблоков и насосного оборудования
Аналоги и взаимозаменяемость R14
Уплотнение R14 подбирается по размерам канавки, сечению профиля, рабочему давлению, температурному режиму и совместимости материала со средой эксплуатации. При замене важно учитывать, что квадратное сечение имеет другую механику обжатия по сравнению с круглым O-Ring, поэтому посадочное место должно соответствовать выбранному профилю.
В зависимости от производителя и каталога профиль может встречаться под обозначениями Kantseals, Square Seal, Pressure Resistant Seal и другими коммерческими наименованиями. Основная функция остается одинаковой — статическая герметизация соединения с повышенной устойчивостью к экструзии.

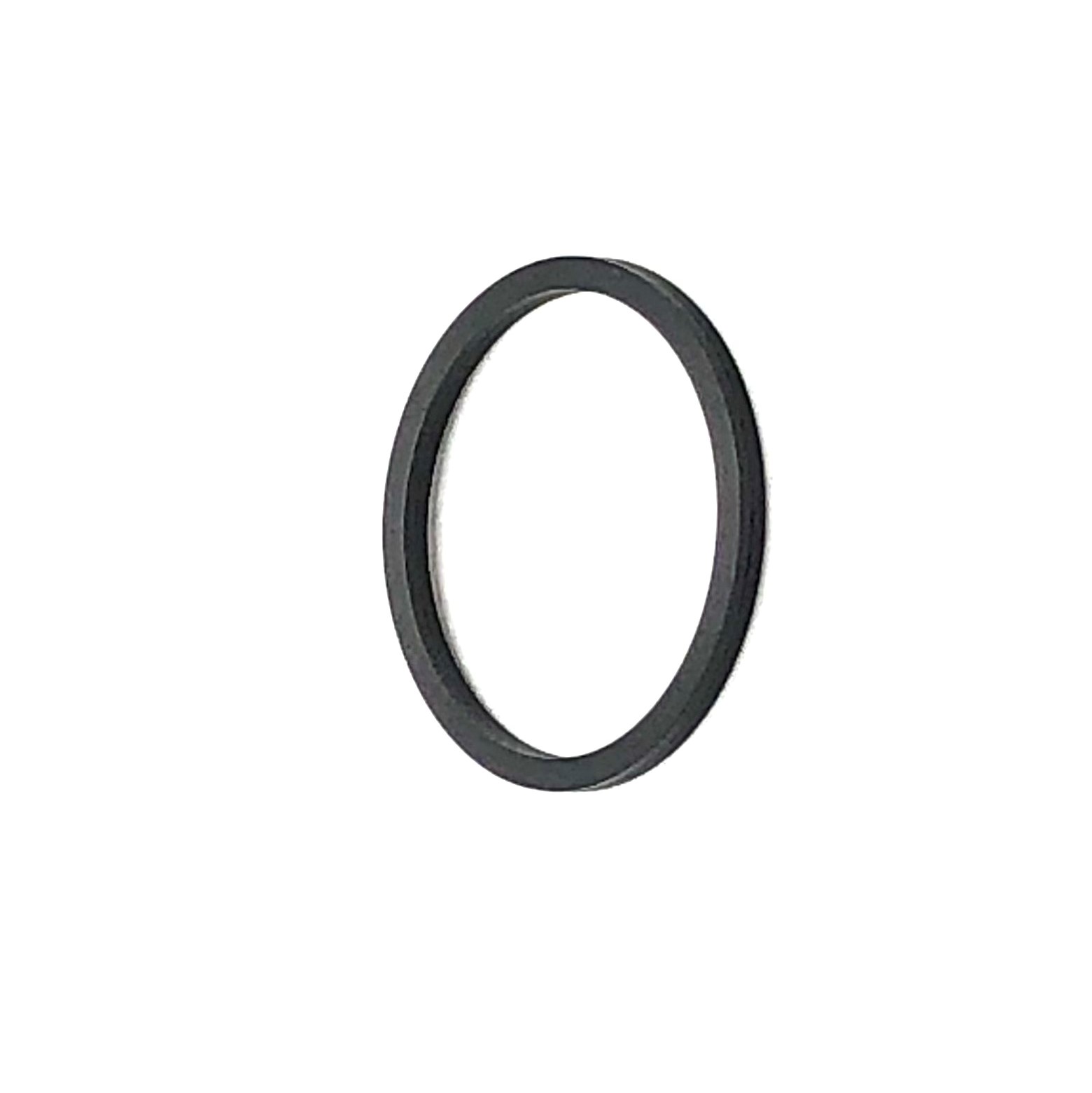

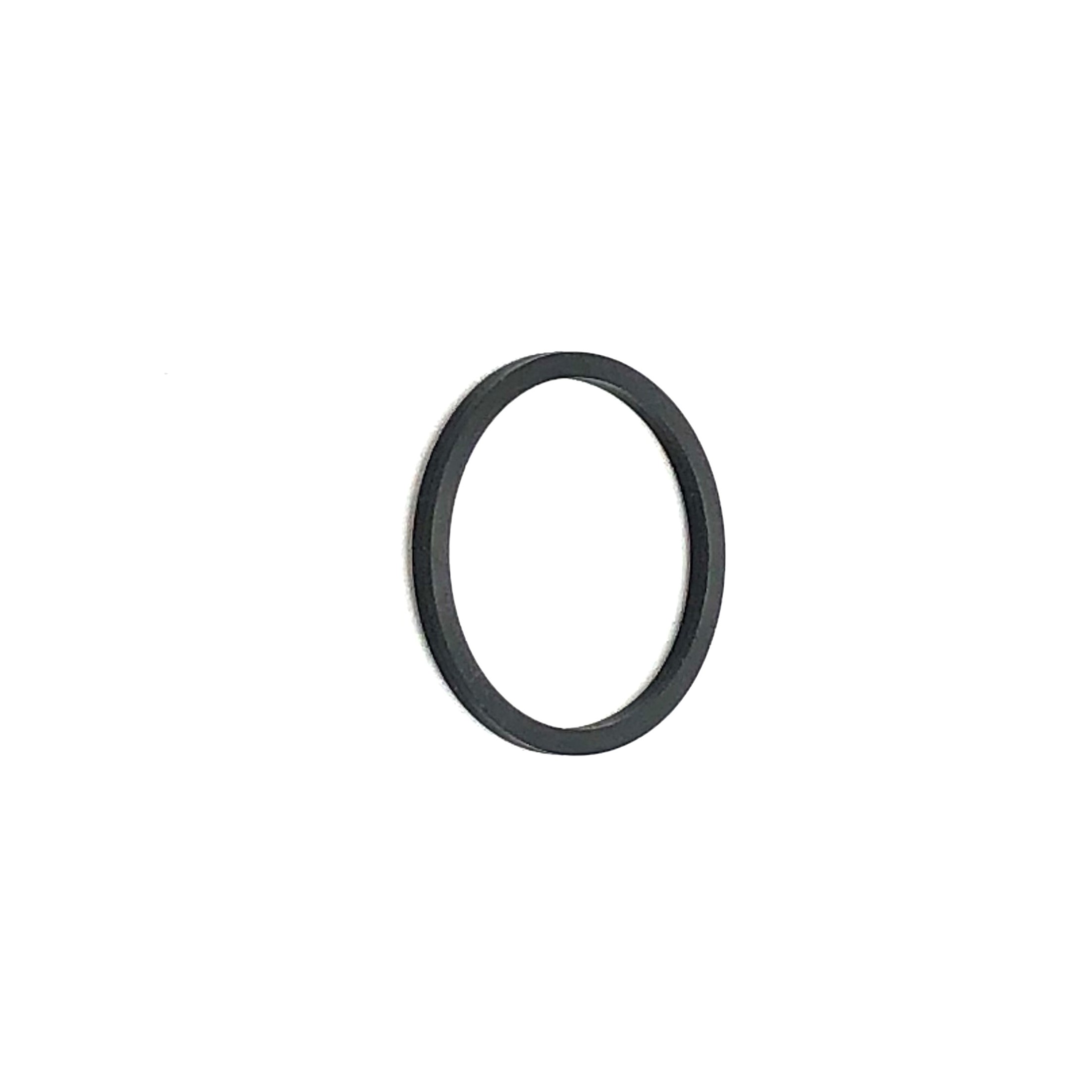

Фотографии и рендеры статическое уплотнение KANTSEAL

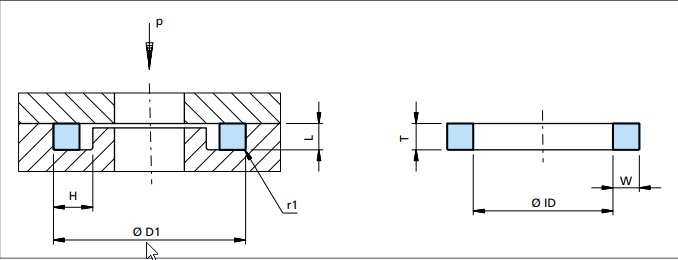

Фотографии и рендеры статического уплотнения KANTSEAL — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.
