Уплотнение статическое 15,4-22,4-2,2 PFS PU
Код товара: УП-00106171 · Артикул: PFS 15.4 22.4 2.2
Параметры изделия
- Профиль
- PFS
- ЕТО
- GSS
- Назначение
- Статическое уплотнение
- Материал
- PU
- Производитель
- AS ASTON SEALS SPA
- d, мм
- 15,4
- D, мм
- 22,4
- H, мм
- 2,2
- L, мм
- 2,2
Описание изделия

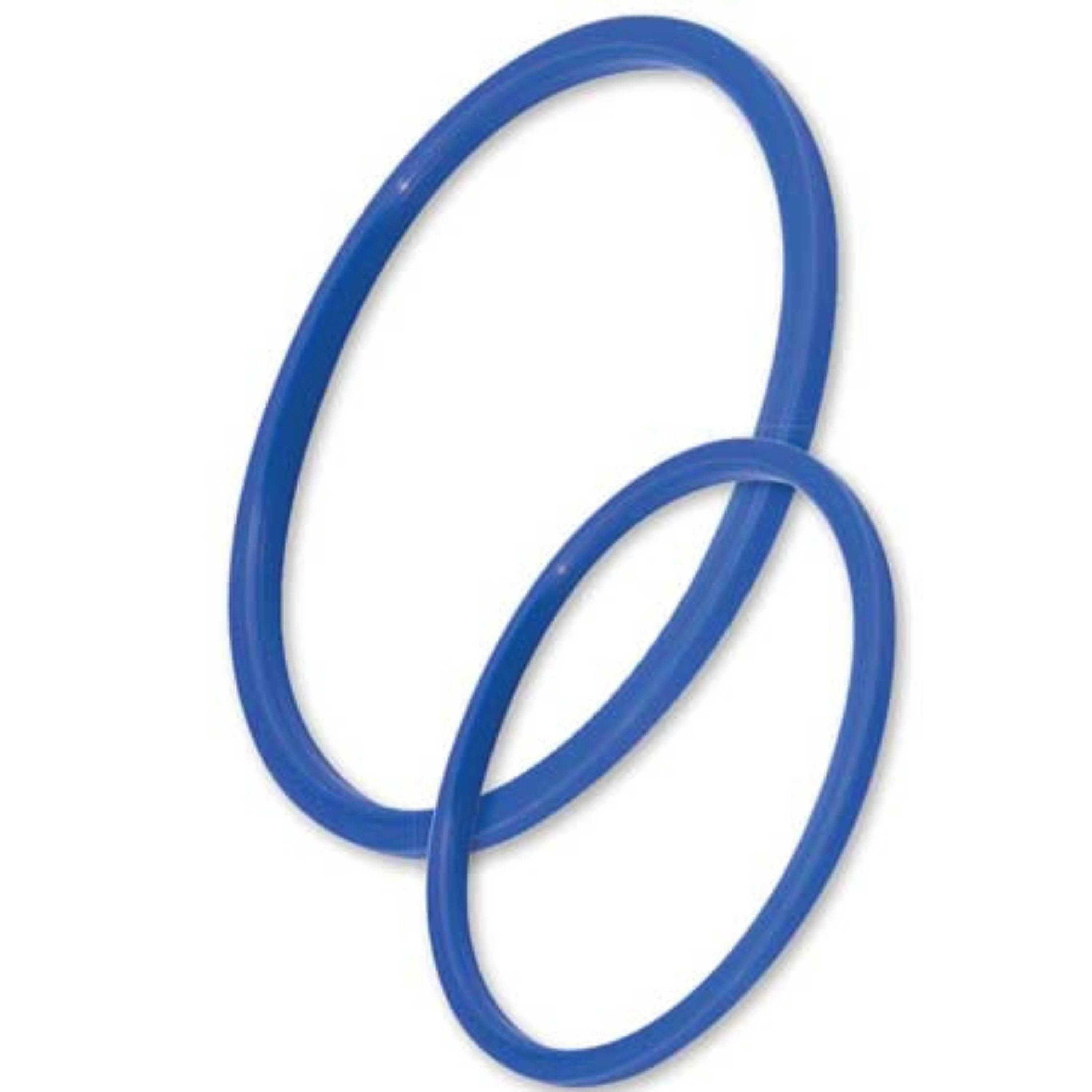

Уплотнение статическое 15,4-22,4-2,2 PFS PU. Изделие относится к группе GSS и имеет профиль PFS.
GSS — статическое полиуретановое уплотнение для SAE фланцев, разработанное для надежной герметизации фланцевых гидравлических соединений и предотвращения эффекта pumping.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание уплотнения GSS

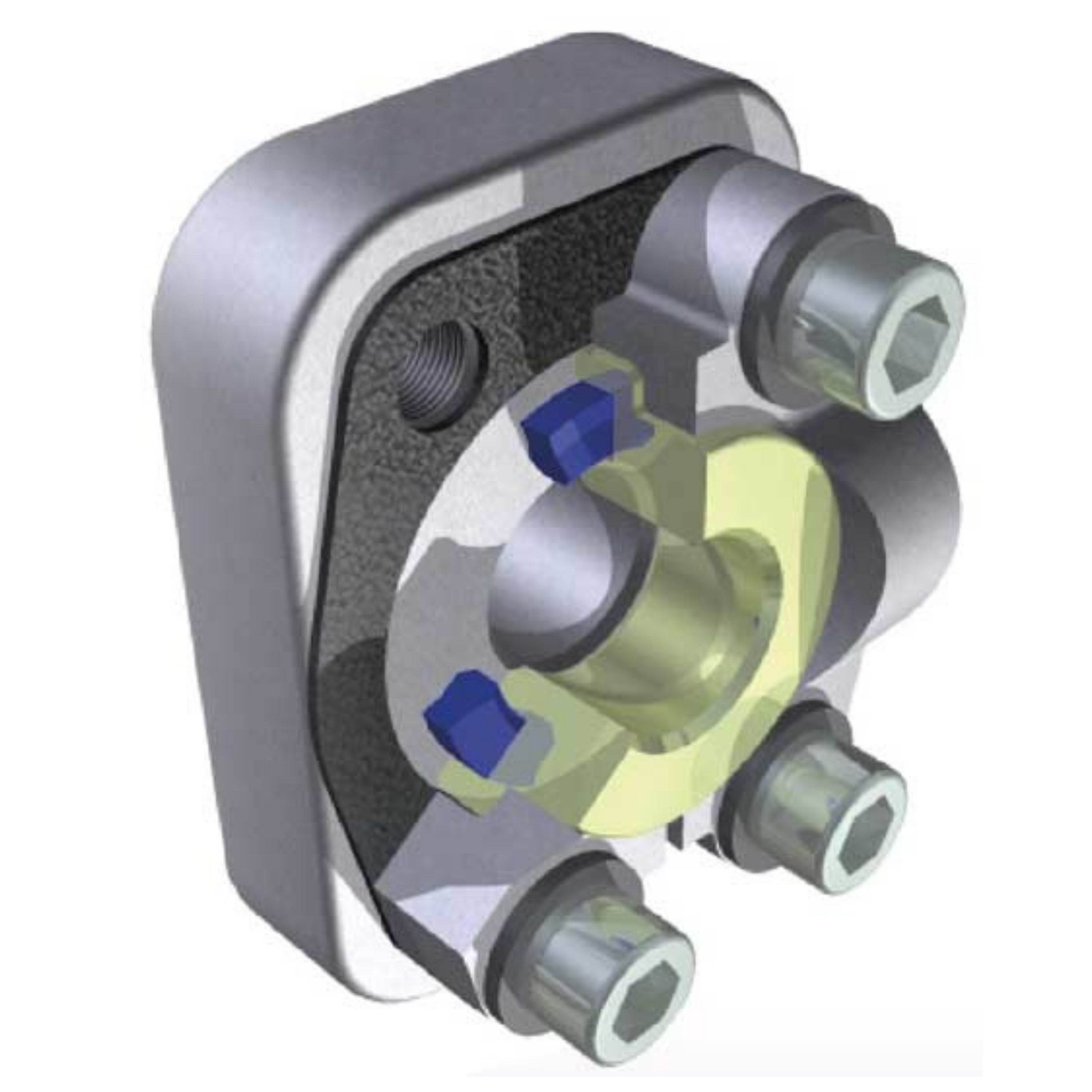

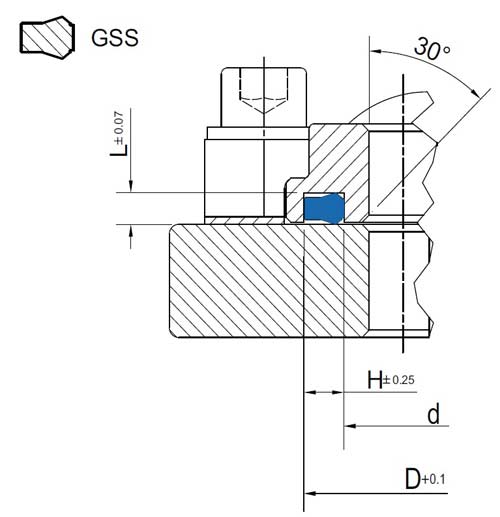

Уплотнение GSS применяется во фланцевых соединениях SAE и предназначено для герметизации гидравлических узлов, работающих под высоким давлением. Профиль устанавливается в посадочную зону фланца и обеспечивает плотный статический контакт между сопрягаемыми металлическими поверхностями.
Основная задача GSS — предотвратить утечку рабочей жидкости через фланцевое соединение и исключить эффект pumping. Под эффектом pumping понимают постепенное выдавливание, смещение или потерю стабильности уплотнения при пульсациях давления, вибрациях и циклических нагрузках. Для SAE фланцев это особенно важно, потому что соединение часто работает в тяжелой гидравлике, где присутствуют гидроудары и переменные нагрузки.

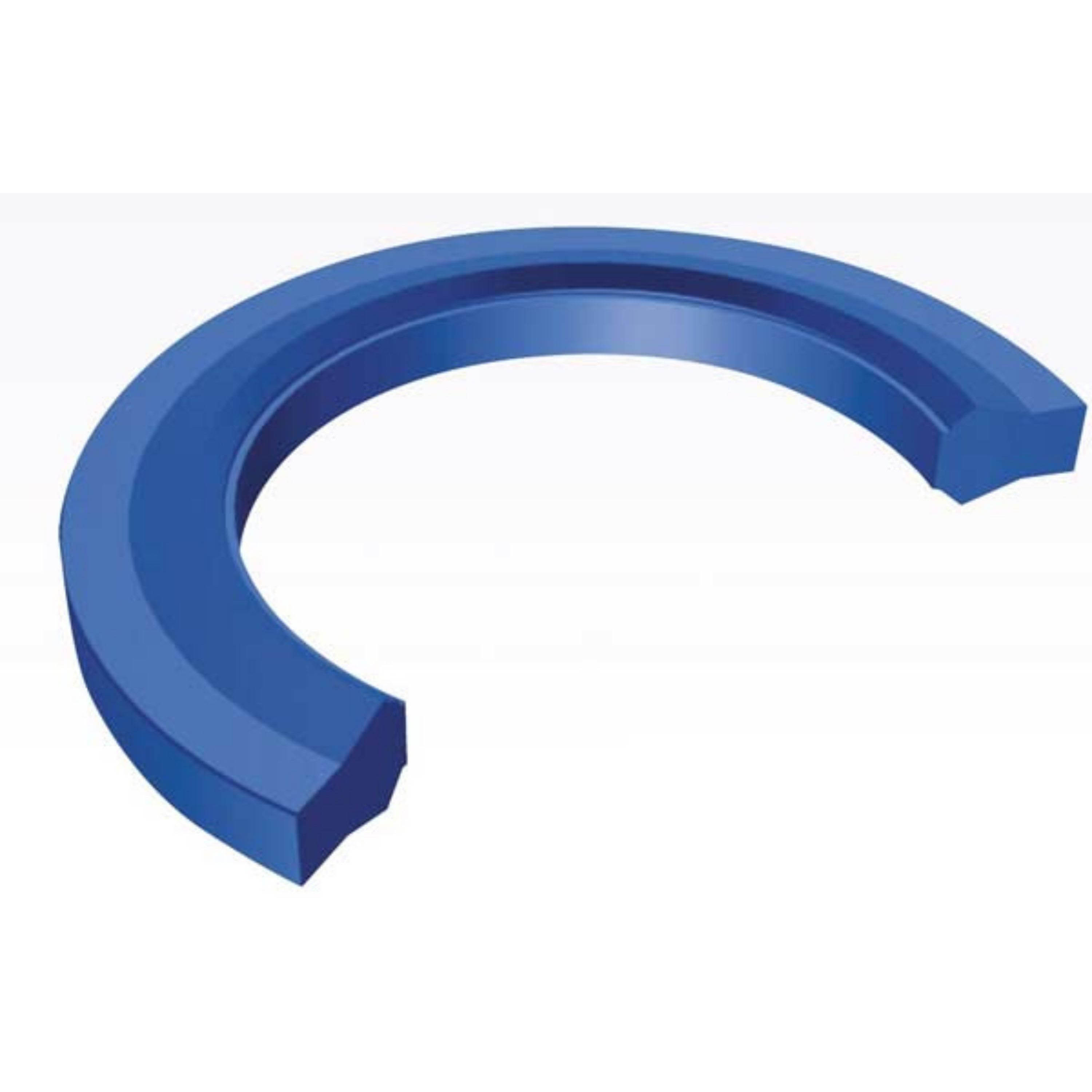

В отличие от стандартного O-ring, профиль GSS имеет специальную форму сечения, рассчитанную именно на фланцевую посадку. Такое исполнение лучше стабилизируется в канавке, снижает риск выдавливания и обеспечивает более надежную герметизацию при длительной эксплуатации.
Уплотнение изготавливается из полиуретана PU, также встречается обозначение Tecnolan. Полиуретан отличается высокой стойкостью к истиранию, хорошей механической прочностью, низкой остаточной деформацией и высокой устойчивостью к экструзии. Благодаря этому GSS подходит для фланцевых соединений, где обычное резиновое кольцо может быстрее терять форму или повреждаться при давлении.
Профиль GSS применяется в мобильной гидравлике, строительной и дорожной технике, промышленных гидростанциях, прессовом оборудовании, гидравлических блоках, насосных линиях и других системах, где используются SAE фланцы и требуется стабильная герметизация без повторных подтяжек и утечек.
При подборе GSS важно учитывать тип SAE фланца, размер посадочного места, рабочее давление, температуру, тип гидравлической жидкости и состояние сопрягаемых поверхностей. Повреждения, перекос фланца или загрязнения в зоне установки могут снизить ресурс даже правильно подобранного уплотнения.
Технические характеристики GSS
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / Tecnolan | статическое уплотнение | -35°C…+100°C | до 60 МПа | SAE фланцы, гидравлические фланцевые соединения |
| Полиуретан | без скольжения | -35°C…+100°C | до 600 бар | мобильная гидравлика, насосные линии, гидроблоки, промышленное оборудование |
Преимущества уплотнения GSS
- разработано специально для SAE фланцевых соединений
- предотвращает утечки рабочей жидкости через фланец
- снижает риск эффекта pumping при пульсациях давления
- полиуретан обеспечивает высокую стойкость к экструзии
- лучше сохраняет форму по сравнению со стандартным O-ring
- устойчиво к вибрациям, гидроударам и циклическим нагрузкам
- подходит для гидравлики высокого давления до 60 МПа
- используется в мобильной, строительной и промышленной гидравлике
Профили и аналоги
Обозначения профилей в группе GSS. Для замены сопоставьте размеры, материал и исполнение.
