Уплотнение GSS для SAE фланцев
GSS — статическое полиуретановое уплотнение для SAE фланцев, разработанное для надежной герметизации фланцевых гидравлических соединений и предотвращения эффекта pumping.
Описание уплотнения GSS

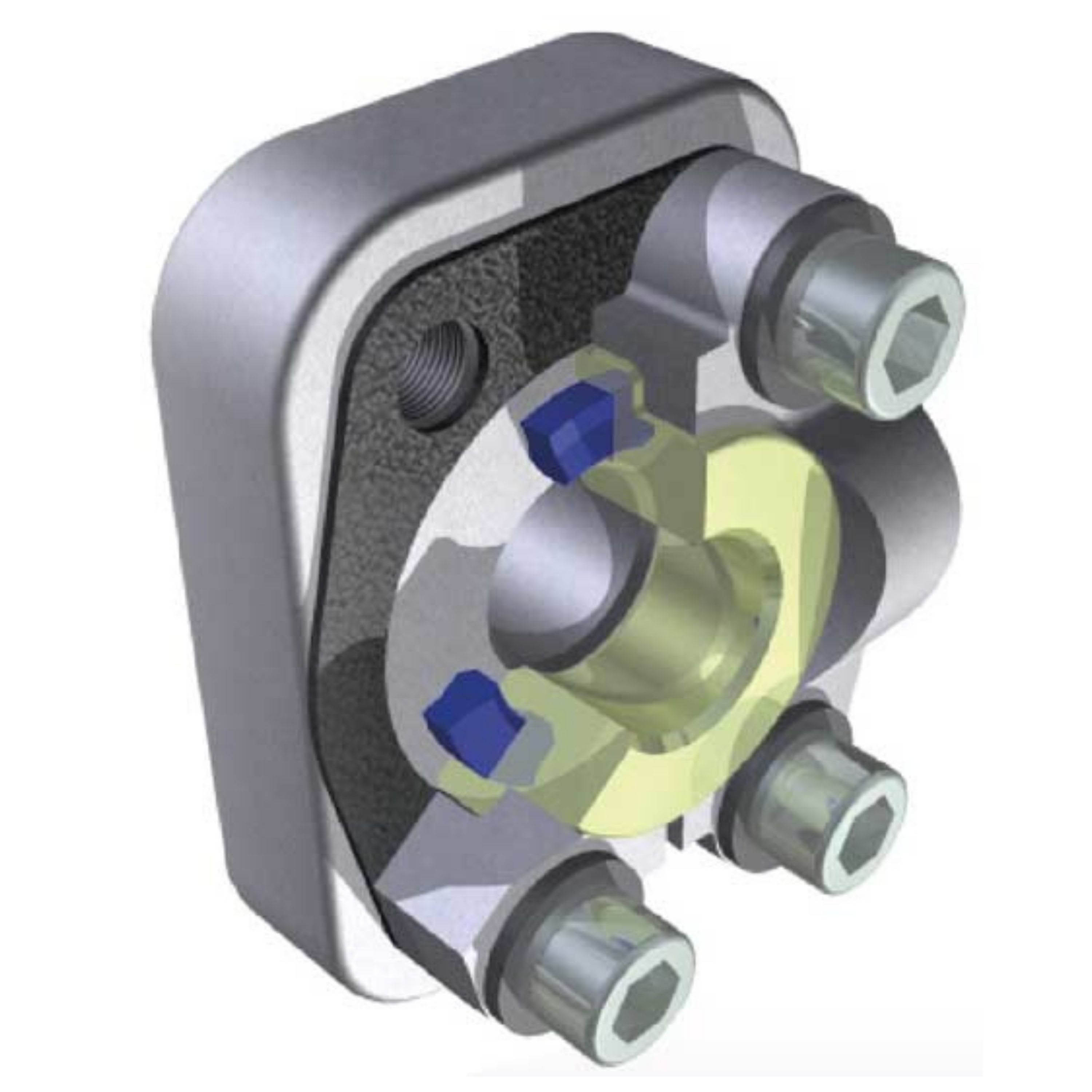

Уплотнение GSS применяется во фланцевых соединениях SAE и предназначено для герметизации гидравлических узлов, работающих под высоким давлением. Профиль устанавливается в посадочную зону фланца и обеспечивает плотный статический контакт между сопрягаемыми металлическими поверхностями.
Основная задача GSS — предотвратить утечку рабочей жидкости через фланцевое соединение и исключить эффект pumping. Под эффектом pumping понимают постепенное выдавливание, смещение или потерю стабильности уплотнения при пульсациях давления, вибрациях и циклических нагрузках. Для SAE фланцев это особенно важно, потому что соединение часто работает в тяжелой гидравлике, где присутствуют гидроудары и переменные нагрузки.
В отличие от стандартного O-ring, профиль GSS имеет специальную форму сечения, рассчитанную именно на фланцевую посадку. Такое исполнение лучше стабилизируется в канавке, снижает риск выдавливания и обеспечивает более надежную герметизацию при длительной эксплуатации.
Уплотнение изготавливается из полиуретана PU, также встречается обозначение Tecnolan. Полиуретан отличается высокой стойкостью к истиранию, хорошей механической прочностью, низкой остаточной деформацией и высокой устойчивостью к экструзии. Благодаря этому GSS подходит для фланцевых соединений, где обычное резиновое кольцо может быстрее терять форму или повреждаться при давлении.
Профиль GSS применяется в мобильной гидравлике, строительной и дорожной технике, промышленных гидростанциях, прессовом оборудовании, гидравлических блоках, насосных линиях и других системах, где используются SAE фланцы и требуется стабильная герметизация без повторных подтяжек и утечек.
При подборе GSS важно учитывать тип SAE фланца, размер посадочного места, рабочее давление, температуру, тип гидравлической жидкости и состояние сопрягаемых поверхностей. Повреждения, перекос фланца или загрязнения в зоне установки могут снизить ресурс даже правильно подобранного уплотнения.
Технические характеристики GSS
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / Tecnolan | статическое уплотнение | -35°C…+100°C | до 60 МПа | SAE фланцы, гидравлические фланцевые соединения |
| Полиуретан | без скольжения | -35°C…+100°C | до 600 бар | мобильная гидравлика, насосные линии, гидроблоки, промышленное оборудование |
Преимущества уплотнения GSS
- разработано специально для SAE фланцевых соединений
- предотвращает утечки рабочей жидкости через фланец
- снижает риск эффекта pumping при пульсациях давления
- полиуретан обеспечивает высокую стойкость к экструзии
- лучше сохраняет форму по сравнению со стандартным O-ring
- устойчиво к вибрациям, гидроударам и циклическим нагрузкам
- подходит для гидравлики высокого давления до 60 МПа
- используется в мобильной, строительной и промышленной гидравлике
Аналоги и взаимозаменяемость GSS
Уплотнение GSS подбирается по типу SAE фланца, посадочным размерам, материалу, рабочему давлению, температуре и совместимости с гидравлической жидкостью. При замене важно учитывать геометрию фланцевой канавки, состояние сопрягаемых поверхностей и требования к герметичности соединения.
По назначению GSS может рассматриваться как специализированная замена стандартного O-ring в SAE фланцах, когда требуется более высокая устойчивость к выдавливанию, стабильная посадка и надежная работа при вибрациях и импульсных нагрузках.

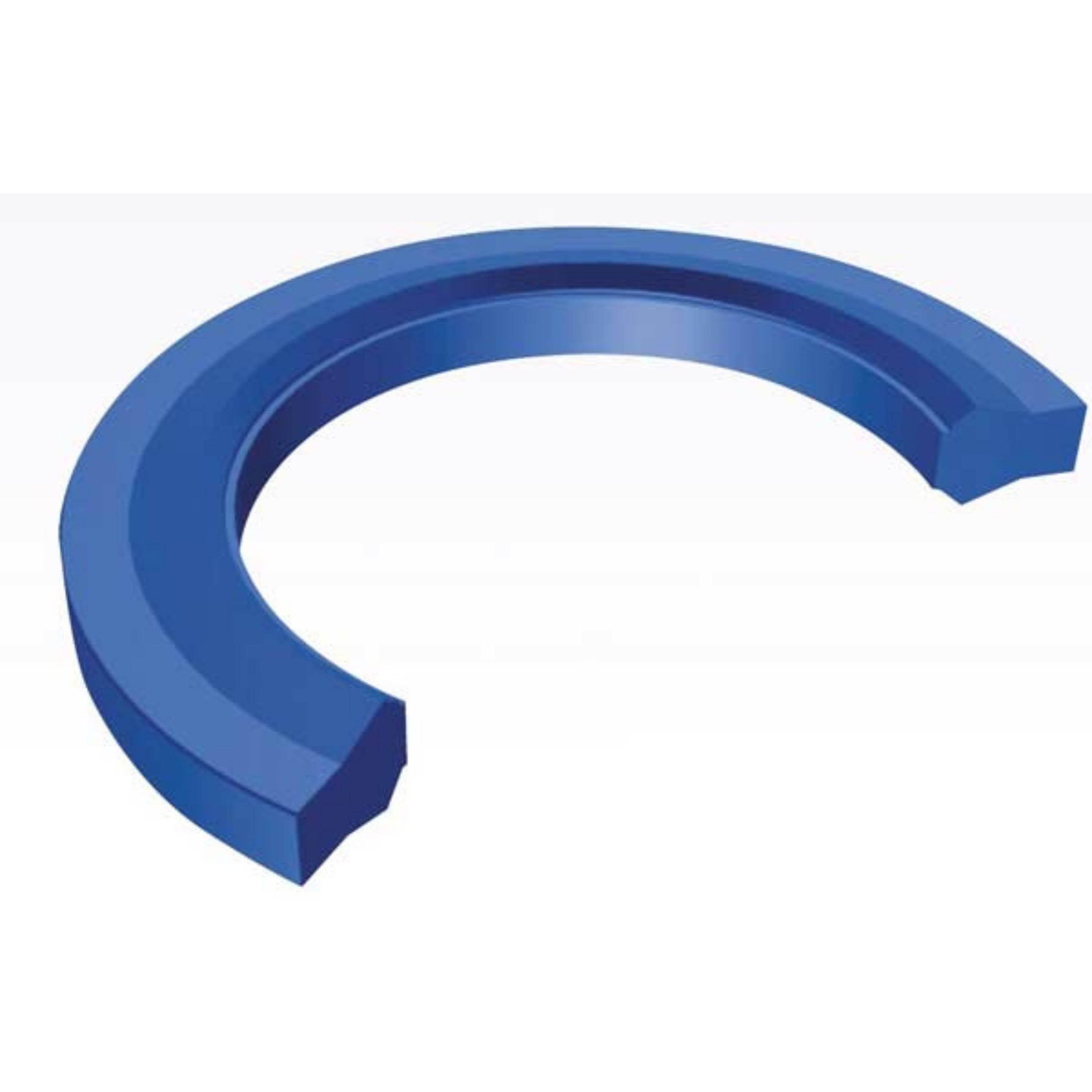

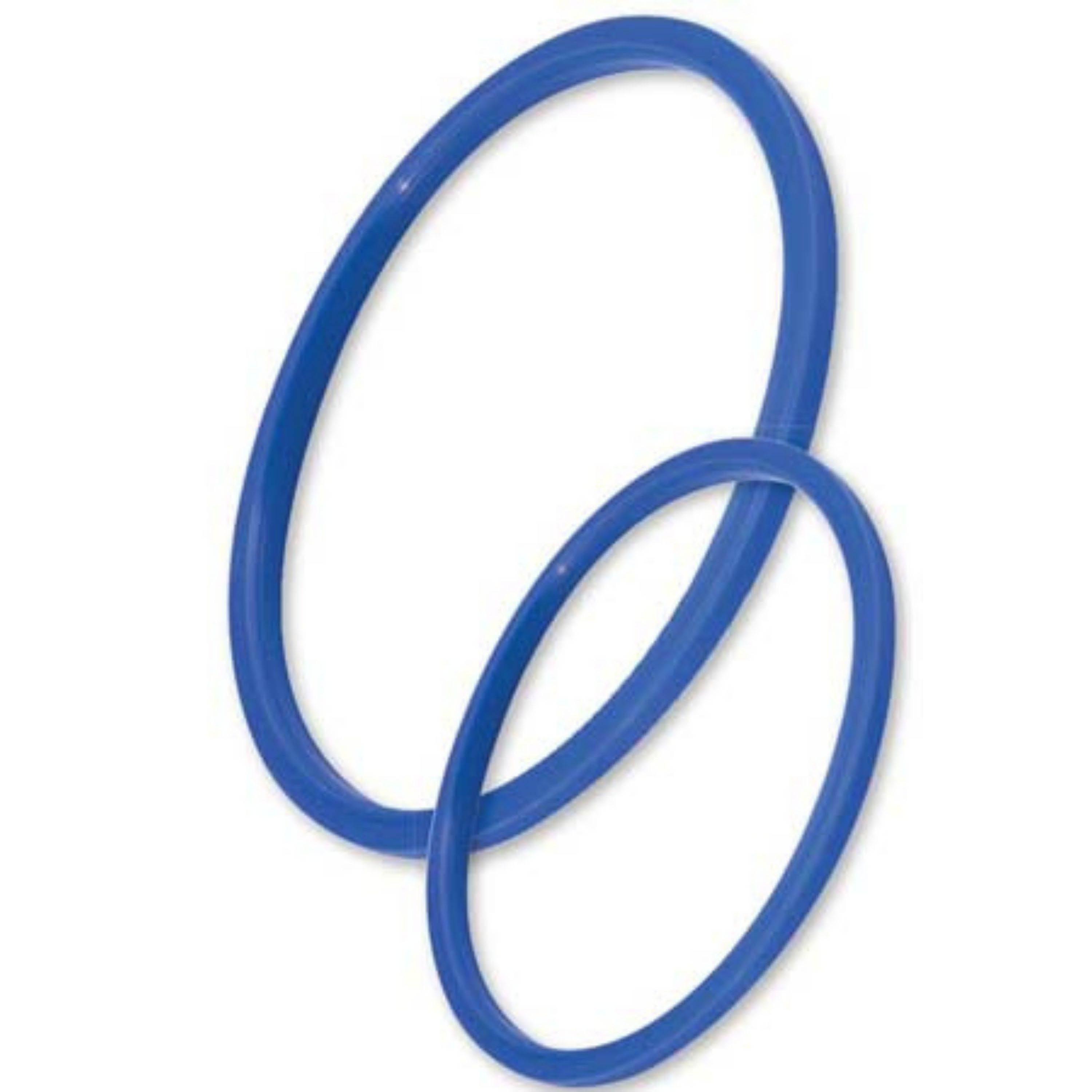

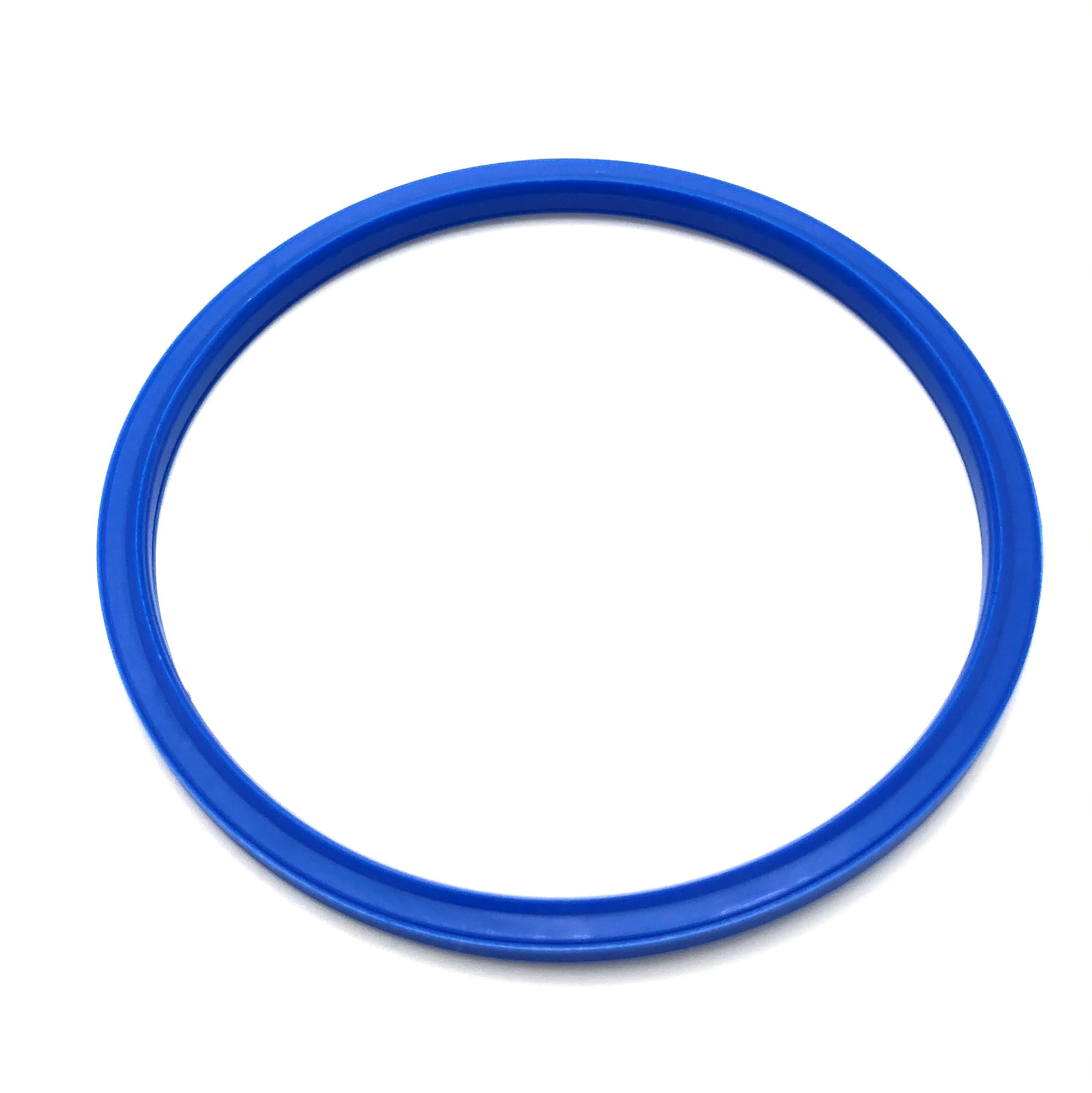

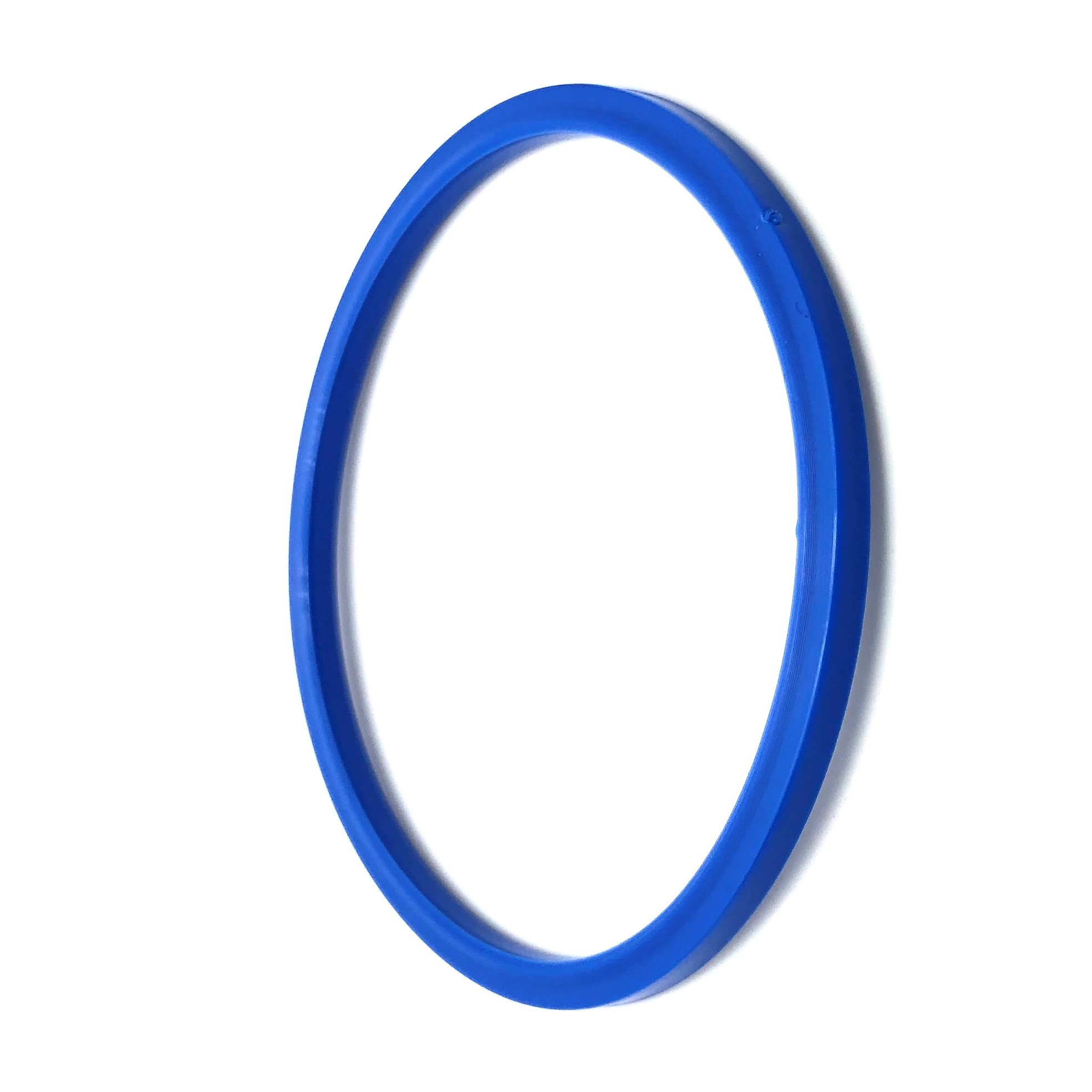

Фотографии и рендеры статическое уплотнение GSS
Фотографии и рендеры статического уплотнения GSS — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.

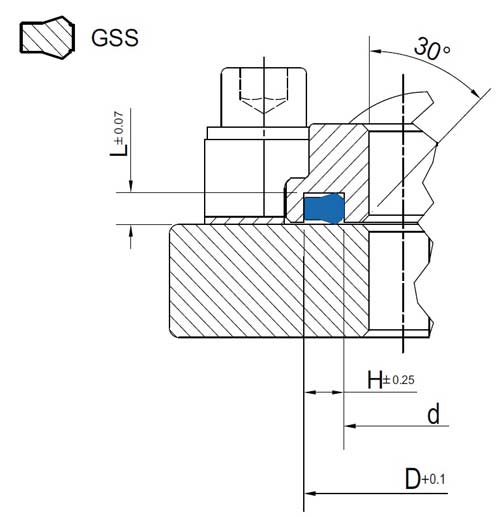

Размеры профиля GSS-P
Техническая таблица размеров
| d | D | H | L | Дополнительное обозначение | R1 | Полное наименование |
|---|---|---|---|---|---|---|
| 17 | 25,4 | 4,2 | 2,85 | GSS/P 150 | 1/2 " | 17x25,4x4,2 GSS-P |
| 23,4 | 31,8 | 4,2 | 2,85 | GSS/P 151 | 3/4" | 23,4x31,8x4,2 GSS-P |
| 31,24 | 39,62 | 4,2 | 2,85 | GSS/P 152 | 1" | 31,24x39,62x4,2 GSS-P |
| 36,1 | 44,5 | 4,2 | 2,85 | GSS/P 153 | 1 1/4" | 36,1x44,5x4,2 GSS-P |
| 45,4 | 53,8 | 4,2 | 2,85 | GSS/P 154 | 1 1/2" | 45,4x53,8x4,2 GSS-P |
| 55 | 63,4 | 4,2 | 2,85 | GSS/P 155 | 2" | 55x63,4x4,2 GSS-P |
| 67,8 | 76,2 | 4,2 | 2,85 | GSS/P 156 | 2 1/2" | 67,8x76,2x4,2 GSS-P |
| 83,55 | 91,95 | 4,2 | 2,85 | GSS/P 157 | 3" | 83,55x91,95x4,2 GSS-P |
| 6 | 12 | 3 | 2,1 | GSS 001 | — | 6x12x3 GSS |
| 8 | 14 | 3 | 2,1 | GSS 002 | — | 8x14x3 GSS |
| 10 | 16 | 3 | 2,1 | GSS 003 | — | 10x16x3 GSS |
| 12 | 18 | 3 | 2,1 | GSS 004 | — | 12x18x3 GSS |
| 14 | 21 | 3,5 | 2,1 | GSS 005 | — | 14x21x3,5 GSS |
| 16 | 23 | 3,5 | 2,4 | GSS 006 | — | 16x23x3,5 GSS |
| 20 | 27 | 3,5 | 2,1 | GSS 007 | — | 20x27x3,5 GSS |
| 24 | 30 | 3 | 2,1 | GSS 008 | — | 24x30x3 GSS |
| 24,6 | 31,8 | 3,6 | 2,6 | GSS 009 | — | 24,6x31,8x3,6 GSS |
| 25 | 33 | 4 | 2,1 | GSS 010 | — | 25x33x4 GSS |
| 26,3 | 33,5 | 3,6 | 2,1 | GSS 011 | — | 26,3x33,5x3,6 GSS |
| 30 | 38 | 4 | 2,1 | GSS 012 | — | 30x38x4 GSS |
| 32 | 40 | 4 | 3,3 | GSS 013 | — | 32x40x4 GSS |
| 32 | 40 | 4 | 3 | GSS 014 | — | 32x40x4 GSS |
| 40 | 48 | 4 | 3 | GSS 015 | — | 40x48x4 GSS |
