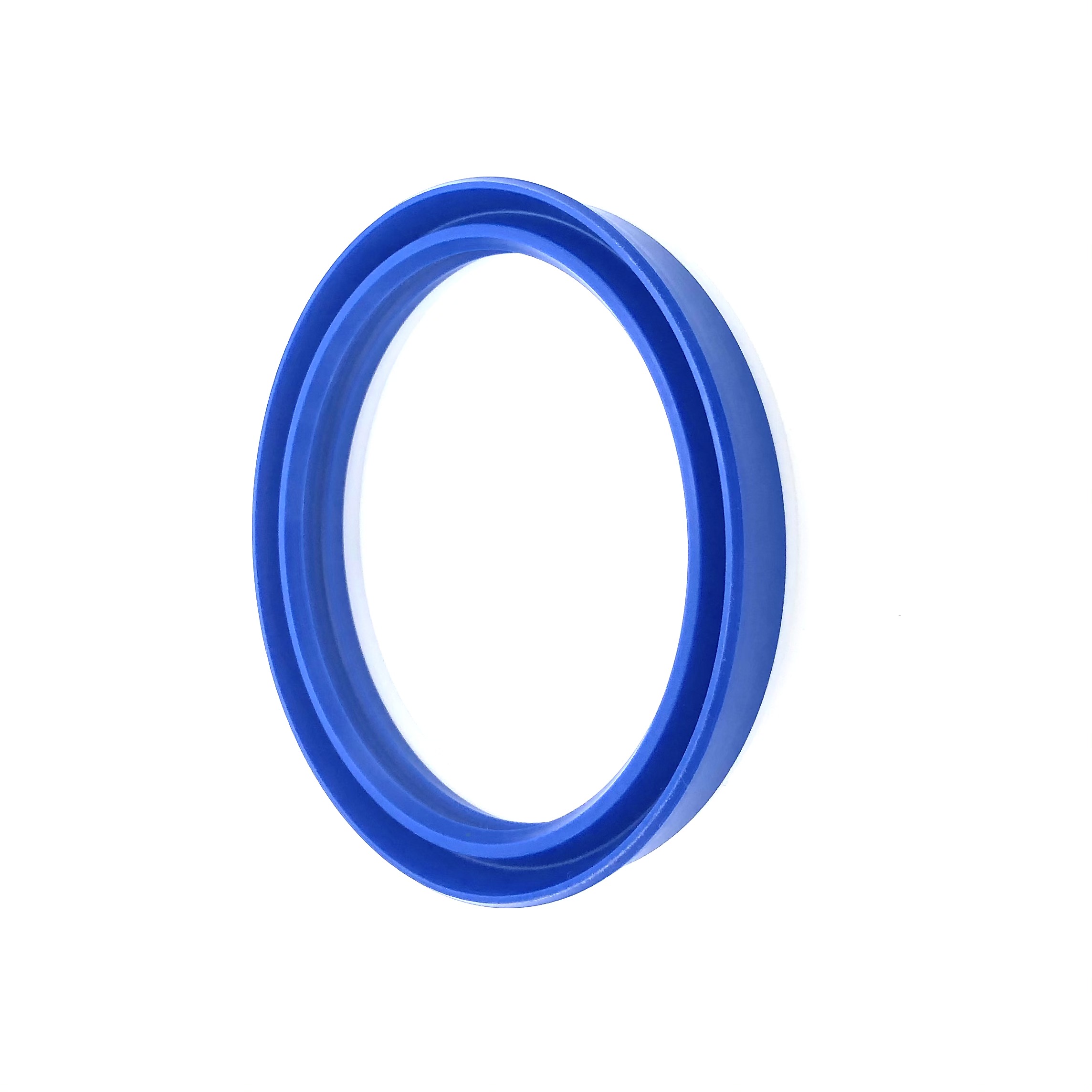

Уплотнение штока 90-105-14,5/15,5 TTX PU/POM
Код товара: УП-00155106 · Артикул: TTX+90-105-11,7
Параметры изделия
- Профиль
- TTX
- ЕТО
- TTX/S
- Назначение
- Гидравлика
- Материал
- PU/POM
- Производитель
- GUARNITEC SRL
- d, мм
- 90
- D, мм
- 105
- H, мм
- 14,5
- L, мм
- 15,5
Описание изделия
Уплотнение штока 90-105-14,5/15,5 TTX PU/POM. Изделие относится к группе TTX/S и имеет профиль TTX.
TTX/S — штоковое гидравлическое уплотнение и усиленная манжета штока с антиэкструзионным кольцом, предназначенная для экскаваторов, экскаваторов-погрузчиков, мобильной гидравлики и тяжелых гидроцилиндров со скоростью движения штока до 1 м/с.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание штокового уплотнения TTX/S

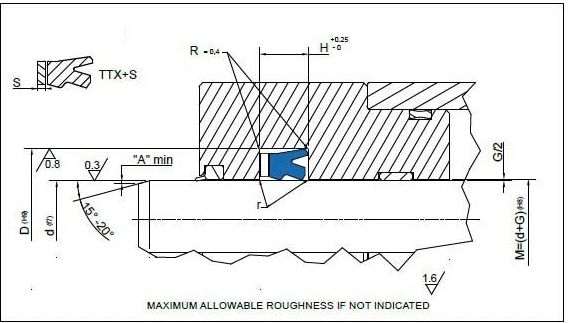

Штоковое уплотнение TTX/S применяется в гидроцилиндрах строительной, дорожной, горной и мобильной техники, где требуется надежная герметизация штока при интенсивном возвратно-поступательном движении. Манжета устанавливается в посадочную канавку крышки цилиндра и удерживает рабочую жидкость внутри гидравлической системы.
Профиль TTX/S особенно востребован в экскаваторах и экскаваторах-погрузчиках, где шток гидроцилиндра работает с повышенной скоростью, переменными нагрузками и регулярными ударными режимами. Такая гидравлическая манжета рассчитана на тяжелые условия эксплуатации и помогает снизить риск утечек масла в зоне штока.
Основная конструктивная особенность TTX/S — глубокая внутренняя зона между двумя динамическими губками. Такая геометрия помогает удерживать смазочный слой, снижает трение и позволяет уплотнительной манжете стабильнее работать при скорости движения штока до 1 м/с.

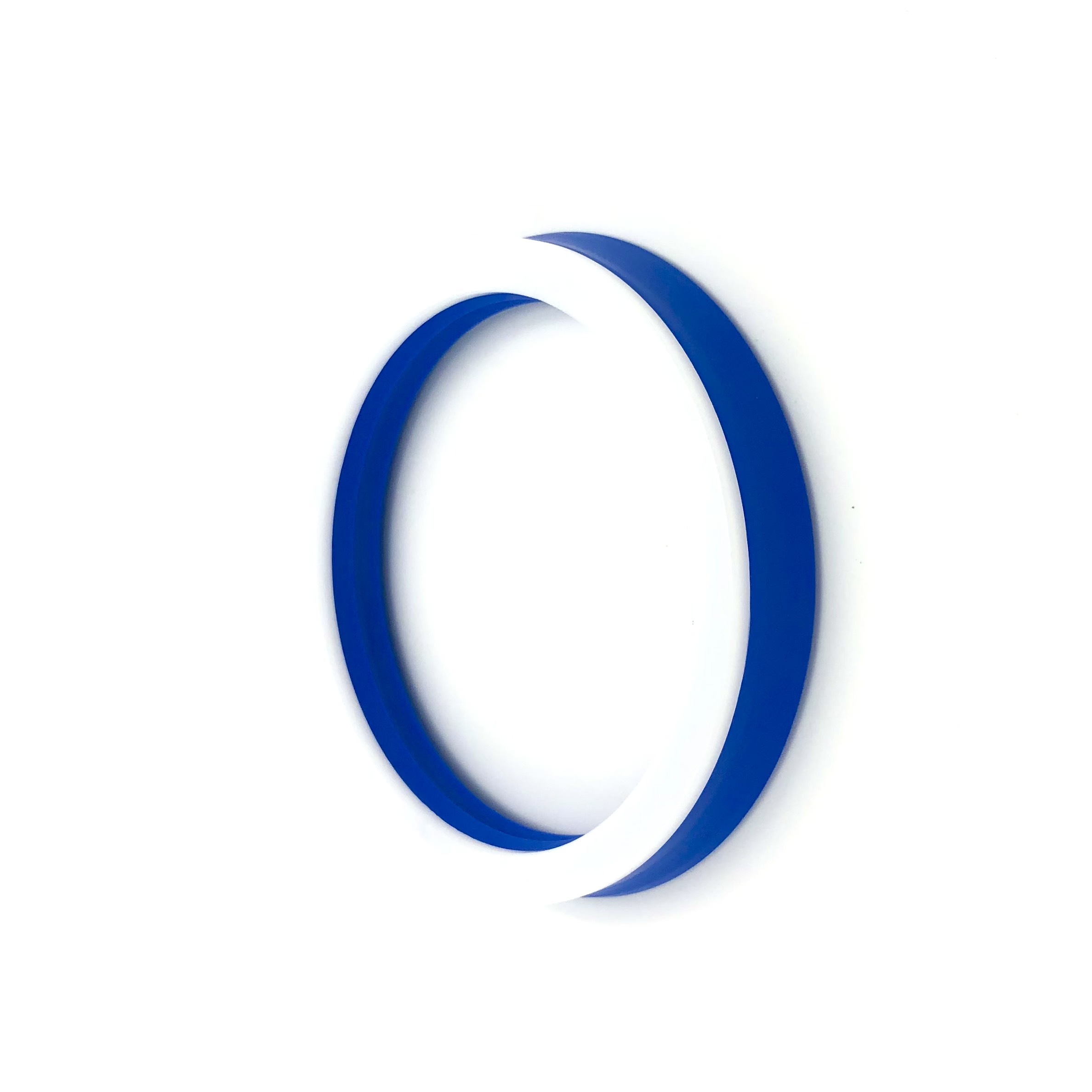

Дополнительное антиэкструзионное кольцо защищает полиуретановую часть профиля от выдавливания в зазор при высоком давлении и нагрузках. Это особенно важно для гидроцилиндров спецтехники, где увеличенные зазоры, пульсации и загрязненная рабочая среда могут быстро разрушать обычные штоковые манжеты.
При правильном подборе TTX/S обеспечивает устойчивый контакт рабочей кромки со штоком, снижает риск перегрева и преждевременного износа, а также повышает ресурс всего уплотнительного узла. Для подбора важно учитывать размеры d × D × H, давление, температуру, скорость штока, рабочую жидкость, состояние поверхности и величину монтажного зазора.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 1 м/с | -35°C…+100°C | до 50 МПа / 500 bar | экскаваторы, экскаваторы-погрузчики, мобильная гидравлика и тяжелые гидроцилиндры |
Преимущества уплотнения TTX/S
- усиленная штоковая манжета для экскаваторов и тяжелой мобильной гидравлики
- рассчитано на повышенную скорость движения штока до 1 м/с
- глубокая зона между губками помогает удерживать смазочный слой
- снижает трение, нагрев и риск преждевременного износа манжеты
- антиэкструзионное кольцо защищает профиль от выдавливания в зазор
- подходит для высокого давления, пульсаций и тяжелых условий эксплуатации
- повышает ресурс штокового уплотнительного узла гидроцилиндра
Профили и аналоги
Обозначения профилей в группе TTX/S. Для замены сопоставьте размеры, материал и исполнение.
