Уплотнение штока 90-100-9/10 TTI/L PU
Код товара: УП-00154769 · Артикул: 605M 4366900
Параметры изделия
- Профиль
- TTI/L
- ЕТО
- TTI/L
- Назначение
- Гидравлика
- Материал
- PU
- Производитель
- HALLITE ITALIA SRL
- d, мм
- 90
- D, мм
- 100
- H, мм
- 9
- L, мм
- 10
Описание изделия

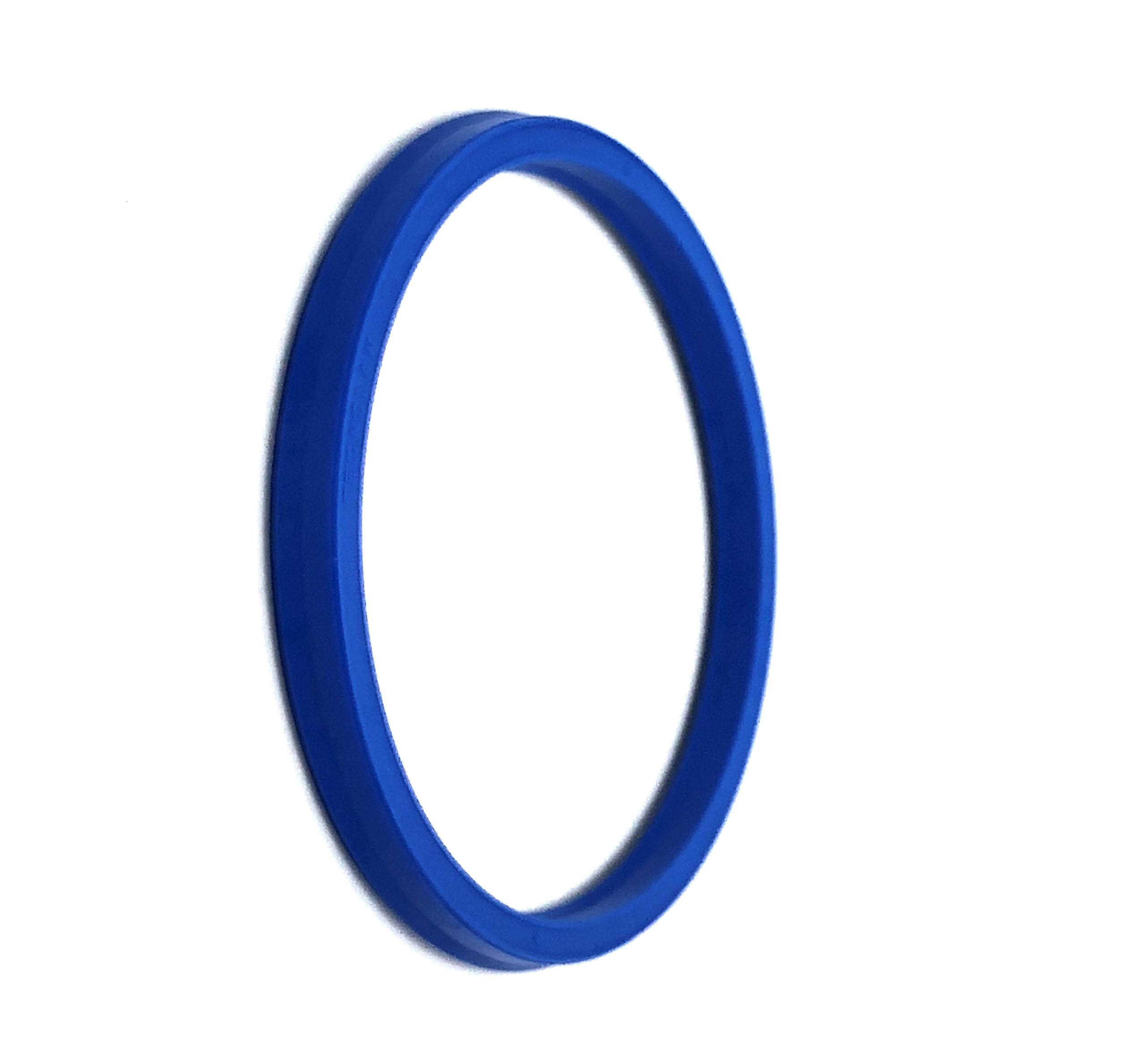

Уплотнение штока 90-100-9/10 TTI/L PU. Изделие относится к группе TTI/L и имеет профиль TTI/L.
TTI-L — серийная штоковая манжета для гидроцилиндров, рассчитанная на стабильную герметизацию и плавное движение штока в динамических узлах.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание штокового уплотнения TTI-L

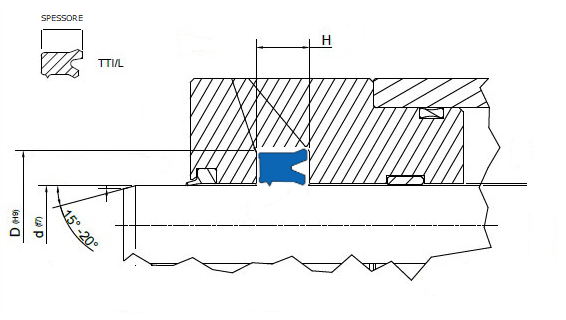

Уплотнение TTI-L устанавливается в крышку гидроцилиндра и работает по поверхности штока при возвратно-поступательном движении. Профиль удерживает рабочую жидкость внутри цилиндра и помогает сохранять герметичность узла под нагрузкой.
Конструктивная особенность TTI-L — две динамические кромки. Вторая кромка снижает вероятность прилипания и резкого срыва движения, известного как stick-slip эффект, что особенно важно для механизмов, где требуется ровный и предсказуемый ход штока.
Между рабочими кромками сохраняется тонкая масляная пленка. Она уменьшает коэффициент трения, снижает износ контактной зоны и увеличивает ресурс манжеты при длительной работе гидравлического оборудования.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры, спецтехника, прессы, подъемники |
| NBR / маслобензостойкая резина | до 0.25 м/с | -30°C…+110°C | до 12 МПа | стандартные условия эксплуатации гидравлики и пневматики |
| Viton / FKM | до 0.5 м/с | -20°C…+200°C | до 40 МПа | повышенная температура, агрессивные среды, химическая стойкость |
Преимущества уплотнения TTI-L
- две динамические кромки для стабильной герметизации штока
- снижение stick-slip эффекта и более плавное движение штока
- сохранение масляной пленки между кромками для уменьшения трения
- повышенный рабочий ресурс при возвратно-поступательном движении
- высокая устойчивость полиуретана к износу, истиранию и динамическим нагрузкам
- подходит для ремонта, обслуживания и производства гидроцилиндров
Профили и аналоги
Обозначения профилей в группе TTI/L. Для замены сопоставьте размеры, материал и исполнение.
