Уплотнение штока 80-92-9,5/10,5 K22 NBR (2)
Код товара: УП-00150872 · Артикул: K22-NBR-080/1
Параметры изделия
- Профиль
- K22
- ЕТО
- GDIM
- Назначение
- Пневматика
- Материал
- NBR
- Производитель
- KASTAS SEALING TECHNOLOGIES EU
- d, мм
- 80
- D, мм
- 92
- H, мм
- 9,5
- L, мм
- 10,5
Описание изделия
Уплотнение штока 80-92-9,5/10,5 K22 NBR (2). Изделие относится к группе GDIM и имеет профиль K22.
GDIM — метрическое пневматическое уплотнение штока одностороннего действия, предназначенное для стандартных пневмоцилиндров, динамической работы штока, низкого трения и высокой частоты циклов.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание пневматического уплотнения GDIM

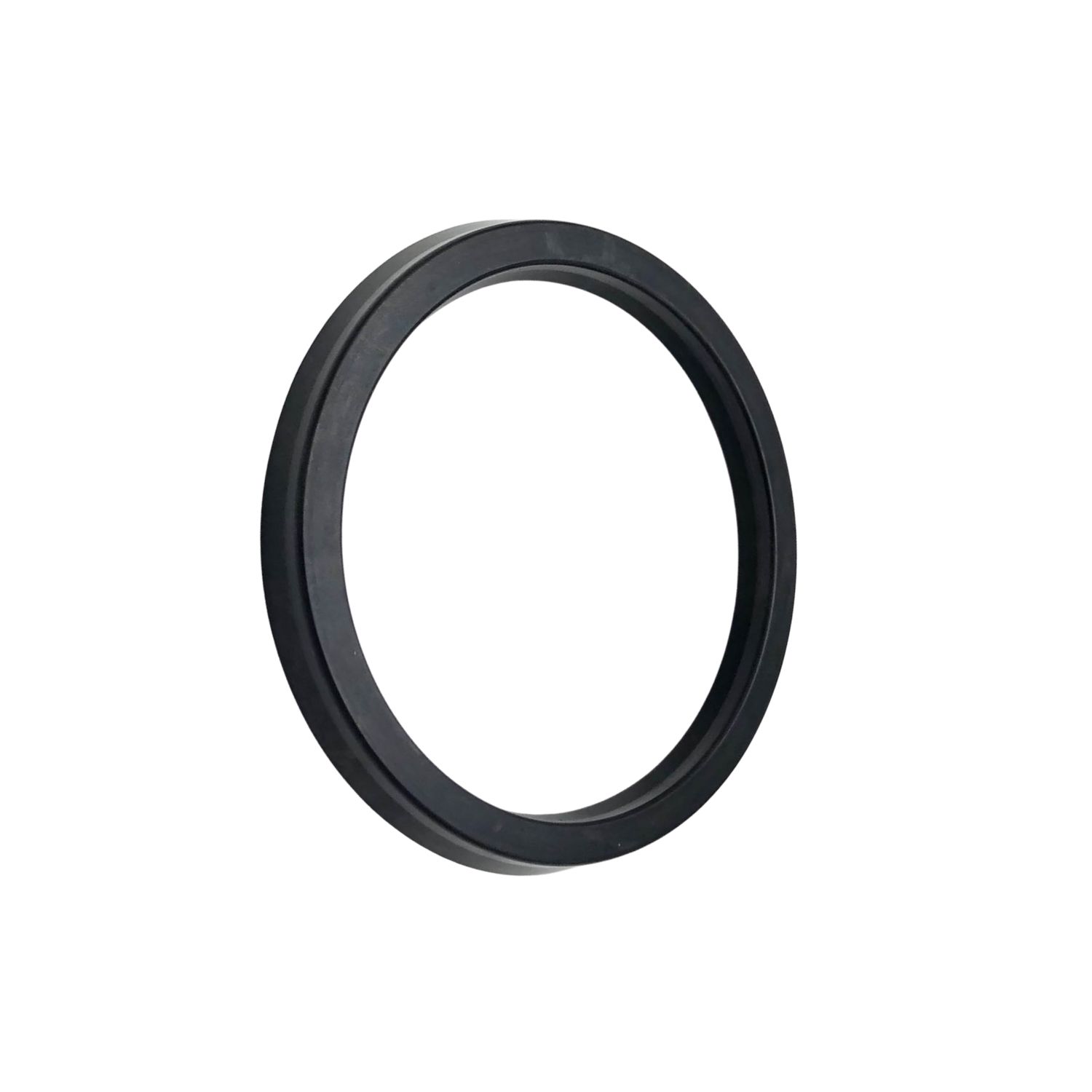

Пневматическое штоковое уплотнение GDIM применяется в цилиндрах и исполнительных механизмах для герметизации штока при возвратно-поступательном движении. Профиль рассчитан на работу в стандартных метрических посадочных канавках и подходит для пневмосистем с давлением до 12 bar.
GDIM является метрическим исполнением профиля GDI. Основное отличие — адаптация геометрии под метрические размеры, что важно при ремонте и подборе уплотнений для стандартных европейских и промышленных пневмоцилиндров.

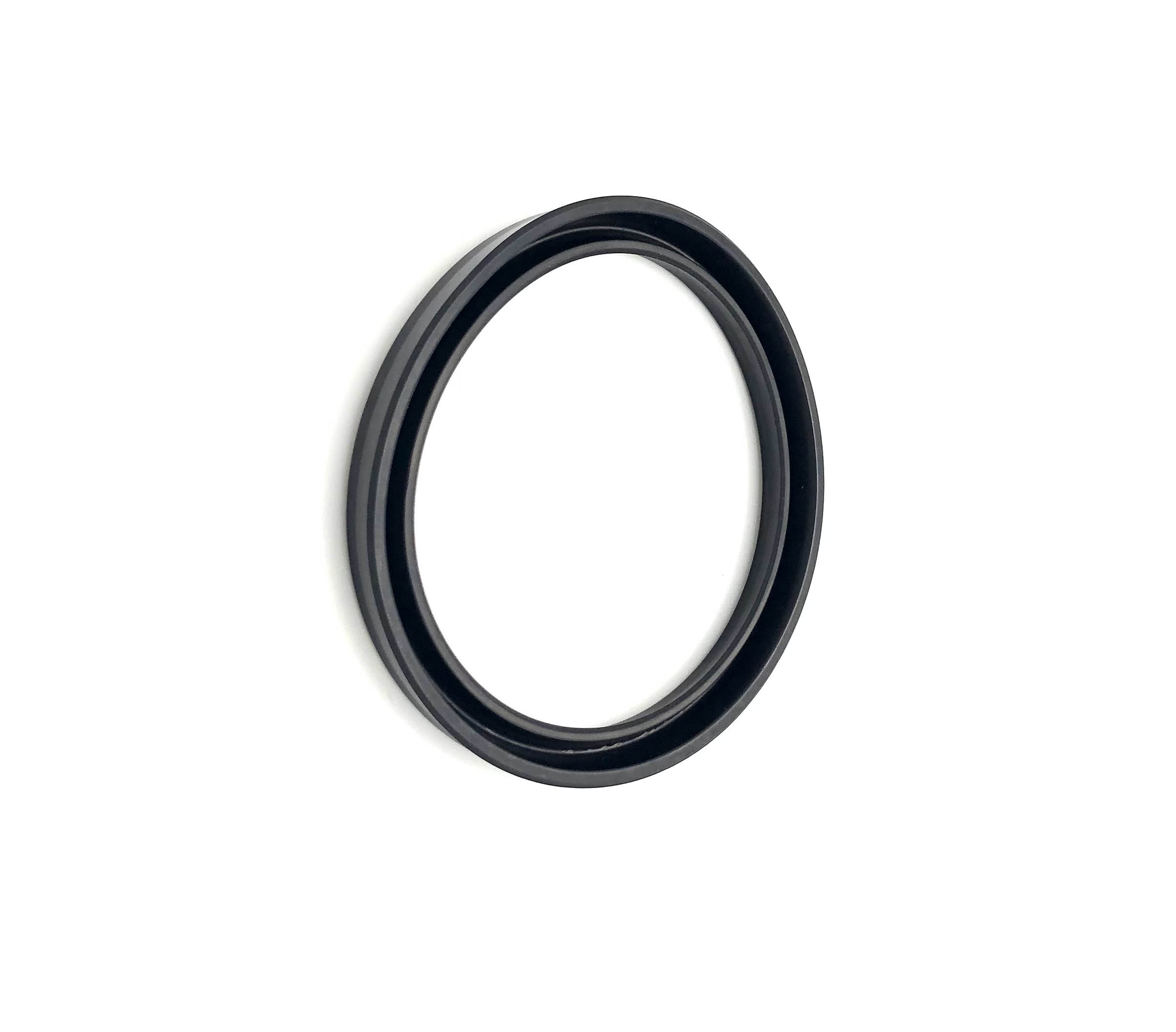

Рабочая кромка имеет остроугольную геометрию, быстро формирует контакт с поверхностью штока и помогает снижать утечки даже при низком давлении воздуха. Усиленная наружная часть профиля служит упором, стабилизирует положение манжеты в канавке и поддерживает правильную геометрию при циклической работе.
Уплотнение может изготавливаться из разных эластомеров: NBR, EPDM, VMQ и FKM. Это позволяет подобрать манжету под температуру, влажность, рабочую среду, требования к химической стойкости и условия эксплуатации конкретного пневматического цилиндра.
При подборе GDIM важно учитывать размеры d × D × H, метрическую посадочную канавку, материал исполнения, давление, температуру, скорость, состояние поверхности штока и рабочую среду. Неправильно подобранная пневматическая манжета штока может привести к утечке воздуха, повышенному трению или ускоренному износу рабочей кромки.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| EPDM | до 0.25 м/с | -40°C…+160°C | до 12 bar | пневматические цилиндры, влажная среда, отдельные газовые среды, промышленная автоматика |
| NBR | до 0.25 м/с | -30°C…+110°C | до 12 bar | стандартные пневмоцилиндры, сжатый воздух, пневматические приводы общего назначения |
| VMQ / силикон | до 0.25 м/с | -60°C…+200°C | до 12 bar | пневматика с широким температурным диапазоном, специальные условия эксплуатации |
| FKM / Viton | до 0.25 м/с | -20°C…+200°C | до 12 bar | агрессивные газы, повышенная температура, специальные пневматические системы |
Преимущества уплотнения GDIM
- метрическая пневматическая штоковая манжета одностороннего действия
- адаптировано под метрические размеры посадочных канавок
- надежная герметизация штока при низком давлении воздуха
- острая рабочая кромка быстро формирует контакт с поверхностью штока
- низкое трение при динамическом движении и высокой частоте циклов
- широкий выбор материалов под температуру, влажность и рабочую среду
- подходит для стандартных пневмоцилиндров и промышленной автоматики
Профили и аналоги
Обозначения профилей в группе GDIM. Для замены сопоставьте размеры, материал и исполнение.
