Уплотнение штока 50-61-4,2 AR PU
Код товара: УП-00134657 · Артикул: AR 50 61 4.2
Параметры изделия
- Профиль
- AR
- ЕТО
- 616/M
- Назначение
- Гидравлика
- Материал
- PU
- Производитель
- AS ASTON SEALS SPA
- d, мм
- 50
- D, мм
- 61
- H, мм
- 3,9
- L, мм
- 4,2
Описание изделия
Уплотнение штока 50-61-4,2 AR PU. Изделие относится к группе 616/M и имеет профиль AR.
616/M — самостоятельное полиуретановое штоковое гидравлическое уплотнение и манжета штока с особым воротниковым профилем, рассчитанная на динамическую герметизацию штока в стандартных гидроцилиндрах, мобильной технике и узлах, где возможна совместная работа с PTFE-уплотнениями серии GIR.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

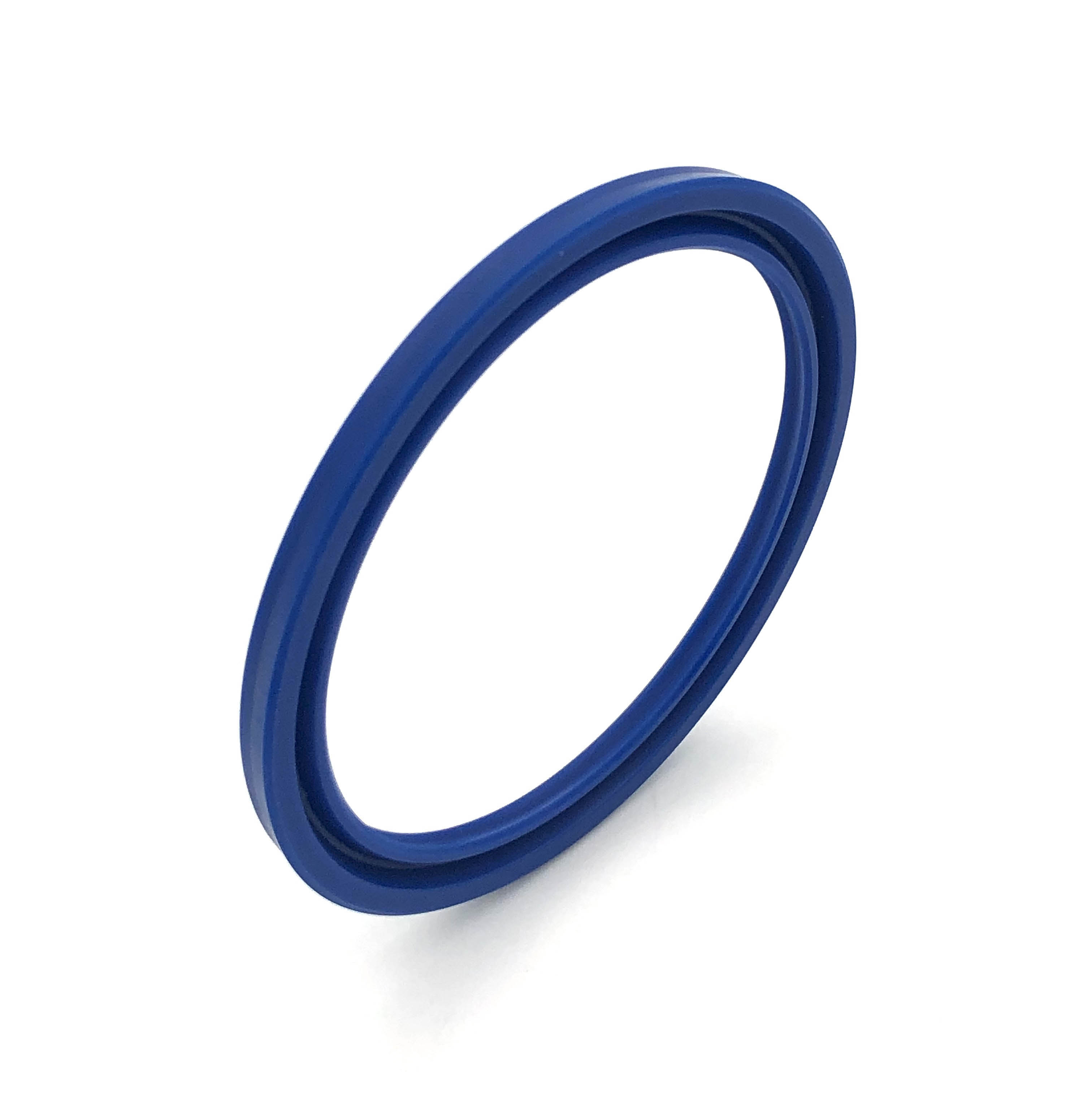

Описание штокового уплотнения 616/M
Штоковое уплотнение 616/M применяется для динамической герметизации штока в гидравлических цилиндрах. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении, удерживая рабочую жидкость внутри гидросистемы.

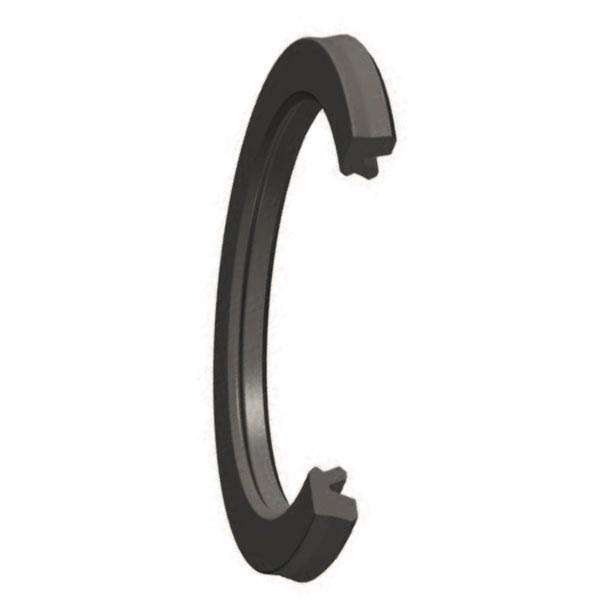

Профиль 616/M выполнен из полиуретана PU и имеет особую воротниковую геометрию с симметричными рабочими кромками. Такая конструкция обеспечивает стабильный контакт со штоком, хорошую износостойкость и удобную установку в компактные посадочные места.
616/M сочетает свойства классической полиуретановой штоковой манжеты и посадочные особенности, характерные для PTFE-уплотнений серии GIR. Поэтому профиль может применяться в узлах, где требуется замена, дополнение или совместная работа с PTFE-элементами при сохранении высокой стойкости полиуретана к истиранию.
На практике 616/M часто используют вместе с уплотнением GIR или аналогичными PTFE-профилями. Такое сочетание помогает стабилизировать уплотнительный узел, улучшить работу при динамических нагрузках и сохранить надежную герметичность в стандартных гидроцилиндрах, землеройной, сельскохозяйственной и грузоподъемной технике.
При подборе 616/M важно учитывать размеры d × D × H, материал PU, рабочее давление, температуру, скорость, состояние поверхности штока, посадочную канавку и возможную совместную работу с GIR. Неправильно подобранная штоковая манжета может привести к повышенному трению, утечке или ускоренному износу уплотнительного узла.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 1 м/с | -45°C…+110°C | до 24 МПа / 240 bar | штоковые узлы, стандартные гидроцилиндры, землеройная техника, сельхозтехника, промышленный транспорт, подъемные краны, узлы совместно с GIR |
Преимущества уплотнения 616/M
- самостоятельная полиуретановая штоковая манжета с особым воротниковым профилем
- может применяться совместно с PTFE-уплотнением GIR и похожими скользящими профилями
- полиуретан PU обеспечивает стойкость к истиранию и динамическим нагрузкам
- компактные посадочные размеры упрощают установку в гидроцилиндр
- подходит для динамического уплотнения штока при скорости до 1 м/с
- используется в стандартных цилиндрах, спецтехнике и грузоподъемных узлах
- хороший вариант для техники с умеренными рабочими давлениями до 24 МПа / 240 bar
Профили и аналоги
Обозначения профилей в группе 616/M. Для замены сопоставьте размеры, материал и исполнение.
