Уплотнение штока 42-50-8/8,5 TDI PU/PTFE BRONZE
Код товара: УП-00129363 · Артикул: TDI 010013
Параметры изделия
- Профиль
- TDI
- ЕТО
- TDI
- Назначение
- Гидравлика
- Материал
- PU/PTFE BRONZE
- Производитель
- HUNGER DICHTUNGEN
- d, мм
- 42
- D, мм
- 50
- H, мм
- 8
- L, мм
- 8,5
Описание изделия

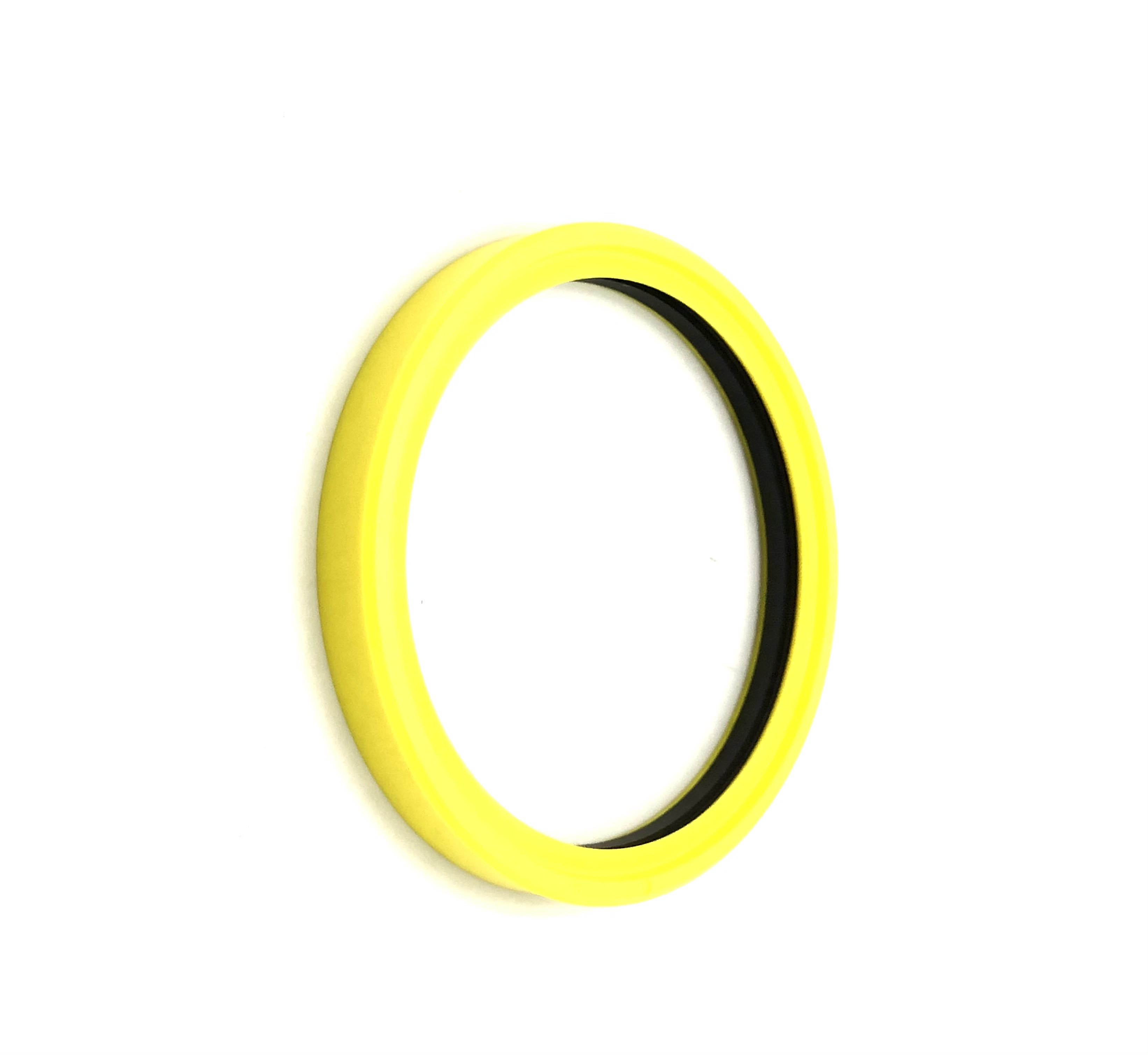

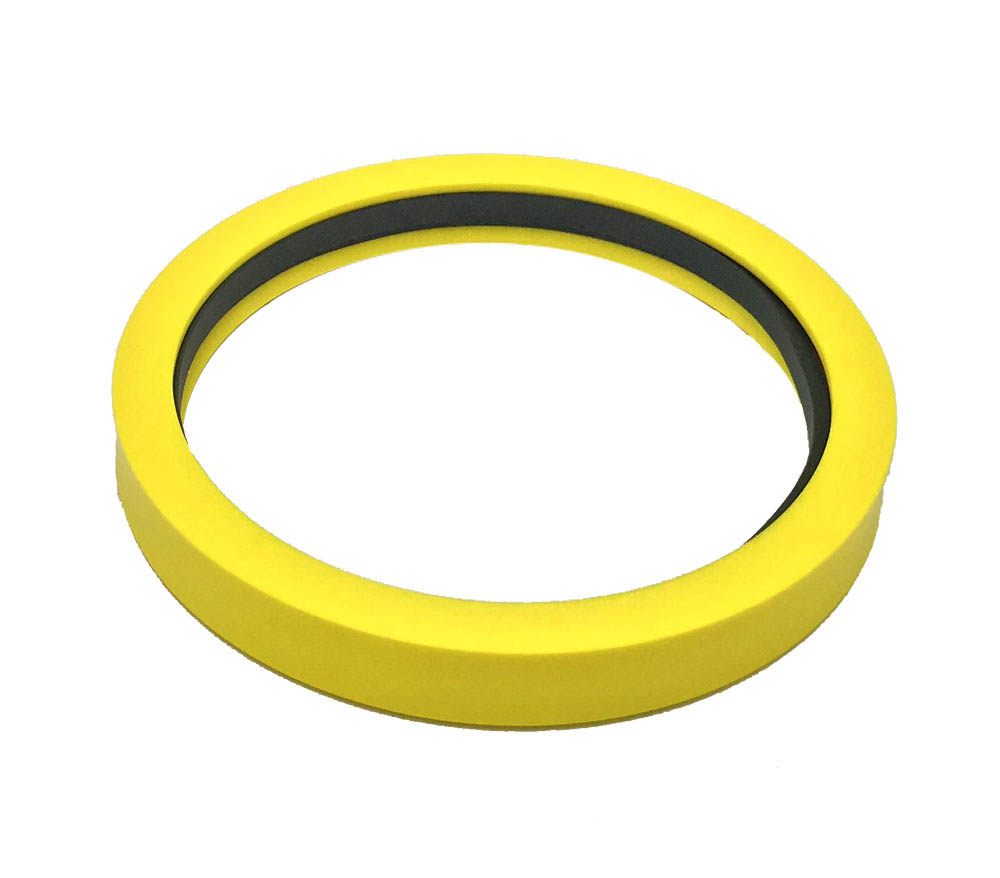

Уплотнение штока 42-50-8/8,5 TDI PU/PTFE BRONZE. Изделие относится к группе TDI и имеет профиль TDI.
TDI — штоковое гидравлическое уплотнение и манжета штока, разработанная на базе воротникового профиля TTI с интегрированной PTFE/Bronze-скользящей частью для снижения трения, защиты от «липкого» скольжения и повышения ресурса гидроцилиндра.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание штокового уплотнения TDI

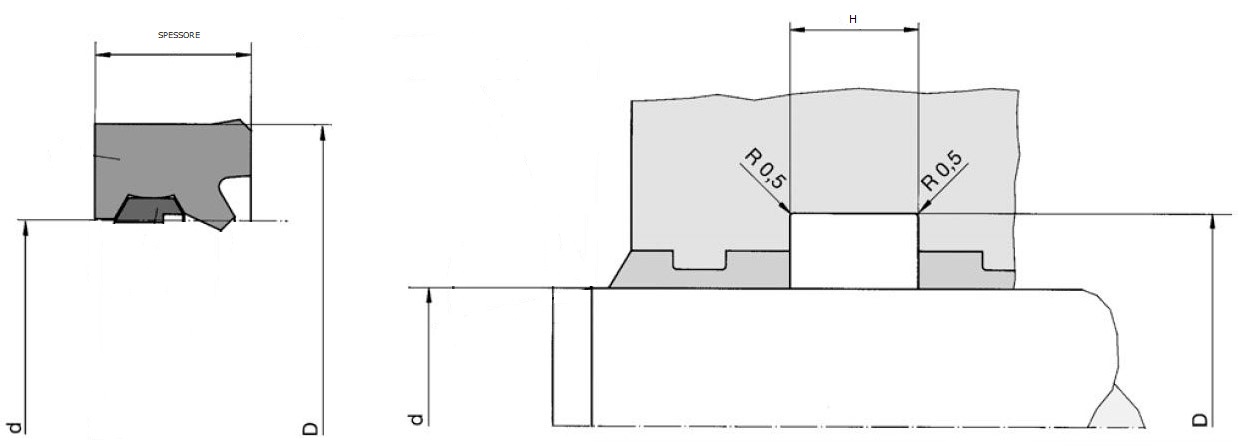

Штоковое уплотнение TDI применяется в гидроцилиндрах, где требуется сочетание надежной герметизации штока, низкого трения и повышенного ресурса при длительном ходе. Профиль устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
TDI изначально разработано на базе классической воротниковой манжеты TTI, но отличается наличием интегрированной скользящей части из PTFE/Bronze. Эта вставка контактирует со штоком и снижает коэффициент трения по сравнению с обычной полиуретановой или эластомерной рабочей кромкой.
Такая конструкция помогает уменьшить эффект «липкого» скольжения, снизить нагрев в зоне контакта и сделать движение штока более стабильным. За счет PTFE-скользящей части манжета лучше подходит для узлов, где важны плавный ход, ресурс и предсказуемая работа при циклических нагрузках.
Уплотнение TDI часто встречается в импортном оборудовании, особенно в тяжелой мобильной гидравлике, лесной технике и гидроцилиндрах машин специального назначения. Типичный пример применения — цилиндры техники Ponsse, где требуется сочетание надежной герметичности, низкого трения и высокой стойкости к износу.
При подборе TDI важно учитывать размеры d × D × H, материал основной манжеты, PTFE/Bronze-скользящую часть, рабочее давление, температуру, скорость, состояние поверхности штока и посадочную канавку. Обычная воротниковая манжета не всегда является полноценной заменой TDI, потому что может не обеспечить тот же уровень трения, плавности хода и ресурса.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| Viton / PTFE / Bronze | до 1 м/с | -20°C…+200°C | до 45 МПа / 450 bar | импортная гидравлика, лесная техника, оборудование Ponsse, тяжелые гидроцилиндры, узлы с повышенной температурой |
| PU / PTFE Bronze | до 1 м/с | -35°C…+100°C | до 45 МПа / 450 bar | гидроцилиндры с низким трением, штоковые узлы, мобильная техника, стандартные и тяжелые рабочие режимы |
Преимущества уплотнения TDI
- штоковая манжета на базе воротникового профиля TTI
- интегрированная PTFE/Bronze-скользящая часть снижает трение по штоку
- помогает уменьшить эффект «липкого» скольжения при запуске и движении
- повышенный ресурс по сравнению с обычными воротниковыми манжетами
- подходит для импортной гидравлики, лесной техники и тяжелых условий работы
- может применяться в цилиндрах техники Ponsse и аналогичных гидроузлах
- работает при давлении до 45 МПа / 450 bar в зависимости от материала и условий эксплуатации
Профили и аналоги
Обозначения профилей в группе TDI. Для замены сопоставьте размеры, материал и исполнение.
