Уплотнение штока 40-48-6/6,4 TGO NBR/FABRIC
Код товара: УП-00127338 · Артикул: TGO 2518-188157 040x048x6/6,4
Параметры изделия
- Профиль
- TGO
- ЕТО
- TGO
- Назначение
- Гидравлика
- Материал
- NBR/FABRIC
- Производитель
- GUARNITEC SRL
- d, мм
- 40
- D, мм
- 48
- H, мм
- 6
- L, мм
- 6,4
Описание изделия

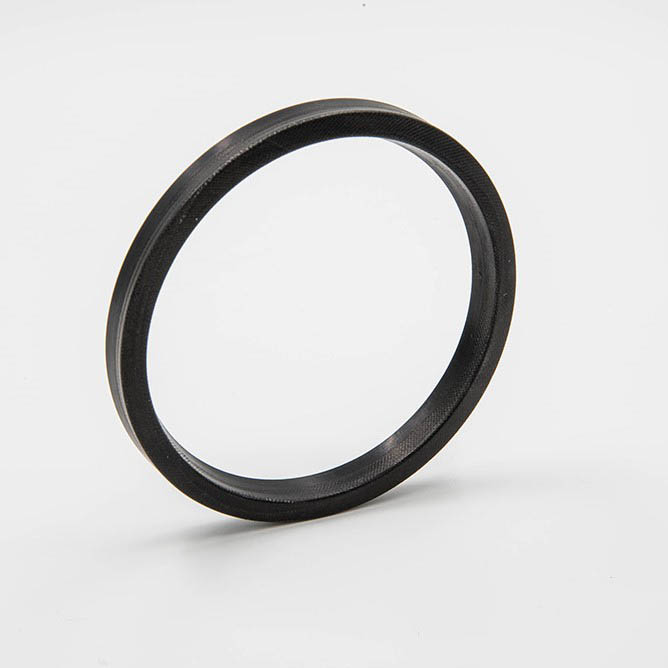

Уплотнение штока 40-48-6/6,4 TGO NBR/FABRIC. Изделие относится к группе TGO и имеет профиль TGO.
TGO — штоковое гидравлическое уплотнение и резинотканевая манжета штока особого профиля для гидроцилиндров среднего и повышенного давления, рассчитанная на надежную работу по штоку в стандартных цилиндрах, клапанных узлах и промышленных гидравлических системах.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

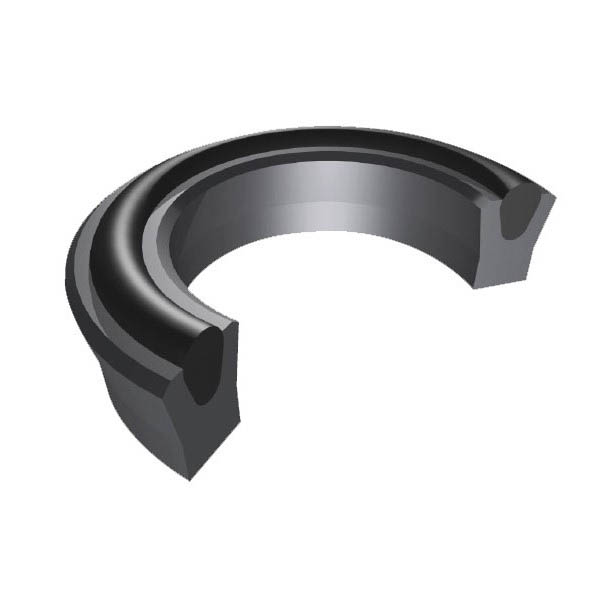

Описание штокового уплотнения TGO

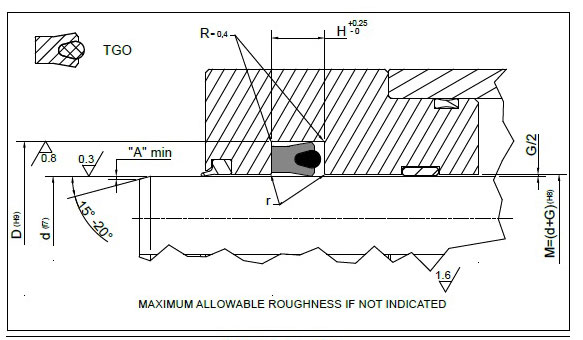

Штоковое уплотнение TGO применяется для герметизации штоков гидравлических цилиндров и отличается особой формой профиля, которая обеспечивает устойчивый контакт с рабочей поверхностью. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
Профиль TGO подходит для узлов, где требуется надежная герметичность при средних и повышенных давлениях. Такая гидравлическая манжета применяется в стандартных цилиндрах, стержнях клапанов, автоматах и гидродинамических компонентах, где важны стабильность формы, износостойкость и предсказуемая работа уплотнения.
Уплотнение TGO выполняется как цельный элемент из резинотканевого материала на основе NBR или специального высокотемпературного исполнения Viton / Fabric. Такая конструкция сочетает эластичность уплотняющей части и повышенную механическую прочность армированной структуры.
Резинотканевое исполнение помогает манжете лучше сопротивляться истиранию, сохранять форму рабочей кромки и выдерживать длительные циклы в промышленной гидравлике. По сравнению с обычными мягкими резиновыми профилями, TGO лучше держит геометрию в посадочной канавке и стабильнее работает при нагрузках.
При подборе TGO важно учитывать размеры d × D × H, материал исполнения, рабочее давление, температуру, гидравлическую жидкость, состояние поверхности штока и посадочную канавку. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+110°C | 15–25 МПа / 150–250 bar | штоки гидроцилиндров, стандартные цилиндры, стержни клапанов, автоматы, гидродинамические компоненты |
| Viton / Fabric | до 0.5 м/с | -20°C…+200°C | 15–25 МПа / 150–250 bar | высокотемпературные узлы, специальные жидкости, промышленная гидравлика |
Преимущества уплотнения TGO
- резинотканевая штоковая манжета особого профиля для гидроцилиндров
- подходит для работы при средних и повышенных давлениях
- цельная конструкция упрощает установку в посадочную канавку
- армированный материал повышает износостойкость и стабильность формы
- низкая остаточная деформация помогает сохранить герметичность штока
- может применяться в стандартных цилиндрах, клапанных узлах и промышленной гидравлике
- доступно исполнение из специального материала для высоких температур и рабочих жидкостей
Профили и аналоги
Обозначения профилей в группе TGO. Для замены сопоставьте размеры, материал и исполнение.
