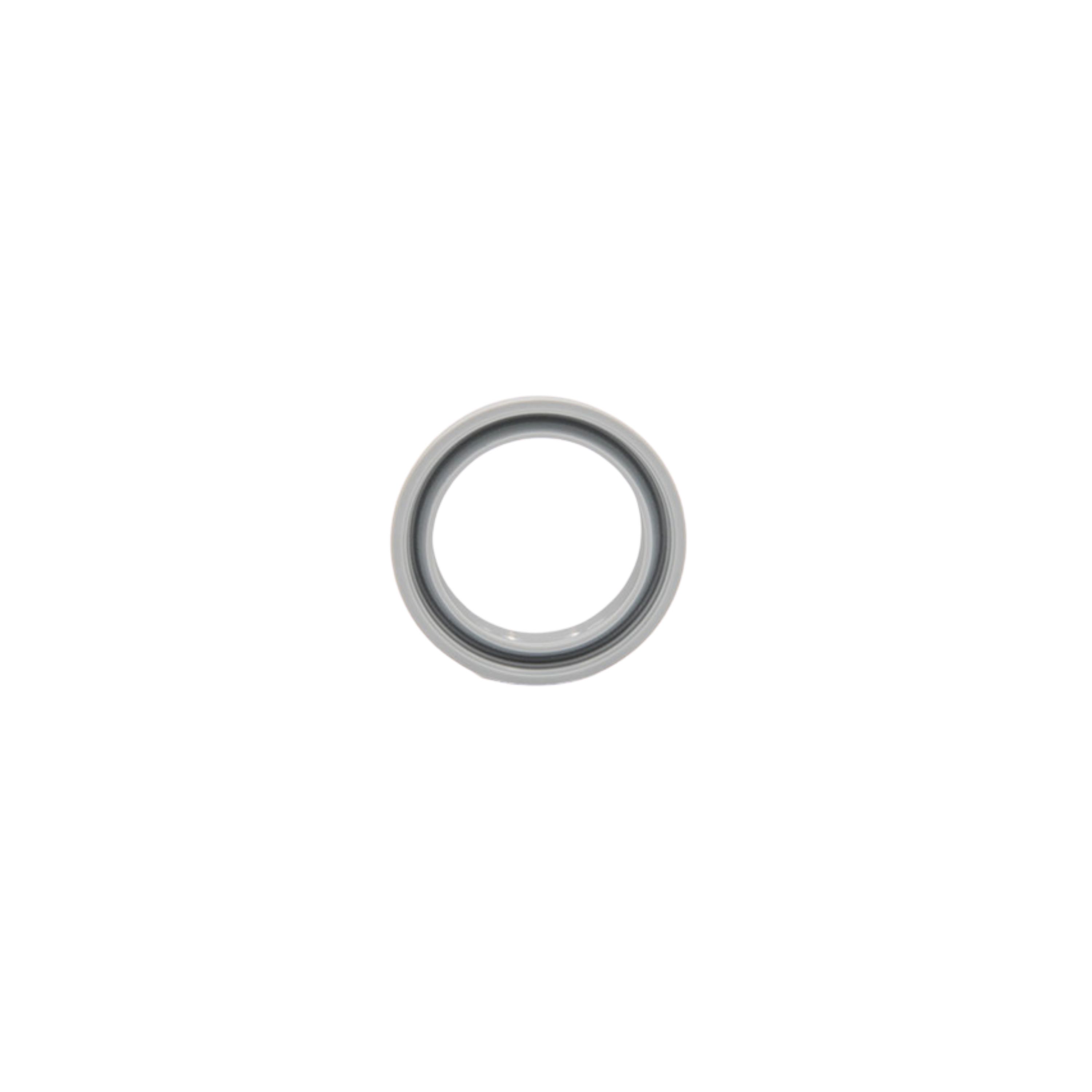

Уплотнение штока 32-40-4,5 NIPSL PU
Код товара: УП-00121348 · Артикул: NIPSL 320-32 PU 467972
Параметры изделия
- Профиль
- NIPSL
- ЕТО
- NIPSL 320
- Назначение
- Пневматика
- Материал
- PU
- Производитель
- FREUDENBERG
- d, мм
- 32
- D, мм
- 40
- H, мм
- 4,5
Описание изделия
Уплотнение штока 32-40-4,5 NIPSL PU. Изделие относится к группе NIPSL 320 и имеет профиль NIPSL.
NIPSL 320 — комбинированное пневматическое штоковое уплотнение из полиуретана, которое совмещает асимметричный уплотнительный профиль и грязесъёмную кромку для компактной герметизации штока и защиты цилиндра от загрязнений.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание уплотнения NIPSL 320
Пневматическое уплотнение NIPSL 320 применяется в штоковых узлах пневматических цилиндров, где требуется одновременно удерживать давление воздуха и защищать внутреннюю полость цилиндра от внешних загрязнений. Один профиль выполняет функции штоковой манжеты и грязесъёмника.
Конструкция NIPSL 320 сочетает уплотнение с асимметричными рабочими кромками и грязесъёмную часть. Уплотнительная кромка обеспечивает герметизацию штока, а очищающая кромка снимает загрязнения с поверхности перед их попаданием в рабочую зону цилиндра.
Профиль устанавливается в единое посадочное место. Это помогает уменьшить габариты штокового узла, сократить количество отдельных деталей и ускорить сборку пневмоцилиндра. Такая схема особенно удобна для компактных цилиндров и промышленной автоматики.
NIPSL 320 изготавливается из полиуретана PU твердостью около 90 Shore A. Материал обеспечивает износостойкость, упругость рабочих кромок и стабильную форму при многократных циклах возвратно-поступательного движения.
При подборе NIPSL 320 важно учитывать размеры d × D × H, материал PU, давление до 1 МПа, скорость, температуру, состояние поверхности штока, посадочную канавку и уровень загрязнения среды. Неправильно подобранное комбинированное уплотнение может привести к утечке воздуха, повышенному трению или попаданию загрязнений внутрь цилиндра.
Технические характеристики NIPSL 320
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 1 м/с | -30°C…+80°C | до 1 МПа / 10 bar | пневматические цилиндры, штоковые узлы, компактная герметизация, грязесъём и защита штока от загрязнений |
Преимущества уплотнения NIPSL 320
- совмещает штоковое уплотнение и грязесъёмник в одном элементе
- асимметричные кромки обеспечивают стабильную герметизацию штока
- грязесъёмная часть защищает цилиндр от попадания внешних загрязнений
- установка в единое посадочное место уменьшает габариты узла
- сокращает время монтажа и обслуживания пневматического цилиндра
- полиуретан 90 Shore A повышает износостойкость и ресурс профиля
- подходит для компактных пневматических цилиндров и узлов с частыми циклами
Профили и аналоги
Обозначения профилей в группе NIPSL 320. Для замены сопоставьте размеры, материал и исполнение.
