Уплотнение штока 250-266,3-7,9/8 LRC PTFE/CARBON
Код товара: УП-00182746 · Артикул: LRC 250-81000 PTFE CARB
Параметры изделия
- Профиль
- LRC
- ЕТО
- LRC
- Назначение
- Гидравлика
- Материал
- PTFE/CARBON
- d, мм
- 250
- D, мм
- 266,3
- H, мм
- 7,9
- L, мм
- 8
Описание изделия
Уплотнение штока 250-266,3-7,9/8 LRC PTFE/CARBON. Изделие относится к группе LRC и имеет профиль LRC.
LRC — компактное двухсоставное штоковое уплотнение и PTFE-манжета штока, близкая по конструкции к GIR D.E., но специально модифицированная для установки в узкие посадочные канавки, компактные узлы и системы с ограниченным монтажным пространством.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

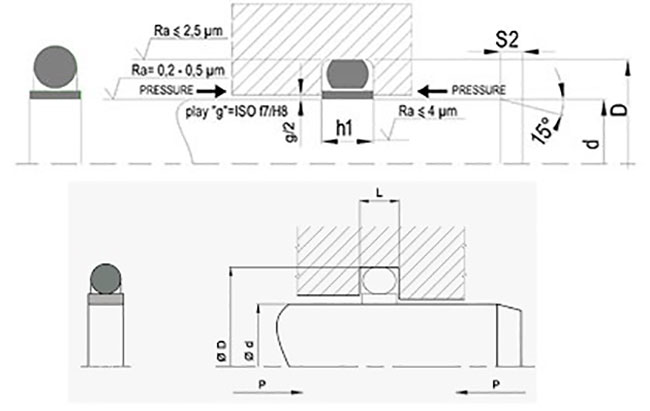

Описание штокового уплотнения LRC
Штоковое уплотнение LRC применяется для герметизации штока в компактных гидравлических и пневматических узлах, где стандартные PTFE-профили занимают слишком много места или требуют увеличенной посадочной геометрии. Манжета устанавливается в узкую канавку и работает по поверхности штока при возвратно-поступательном движении.
LRC относится к двухсоставным штоковым уплотнениям и работает по схеме, близкой к GIR D.E.: основное скользящее кольцо обеспечивает герметизацию по штоку, а эластомерное O-ring создает предварительный поджим и компенсирует рабочие зазоры.
Главная особенность LRC — уменьшенный и максимально компактный профиль. Такое уплотнение удобно применять в узких канавках, легкой гидравлике, пневматике и оборудовании, где важно сохранить малые габариты посадочного места без потери стабильности уплотнительного контакта.
Скользящее кольцо из PTFE или наполненного PTFE обеспечивает низкий коэффициент трения, хорошую скорость работы и устойчивость к износу. Поджимное эластомерное кольцо помогает поддерживать контакт со штоком и снижает риск утечки при низком или умеренном давлении.
LRC подходит для узлов с ограниченным монтажным пространством, компактных штоковых узлов, пневматических систем, легкой гидравлики и цилиндров, где требуется надежное уплотнение при сравнительно небольшом давлении. При подборе важно учитывать размеры d × D × H, материал скользящего кольца, тип O-ring, давление, температуру, скорость и рабочую среду.
Технические характеристики PTFE-манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | пневматика, низкое давление, компактные штоковые узлы, узкие канавки |
| PTFE / Carbon | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | агрессивные рабочие среды, узлы с низким трением, оборудование с ограниченной посадкой |
| PTFE / Vetro / NBR | до 4 м/с | -30°C…+100°C | до 20 МПа / 200 bar | легкая гидравлика, стандартные цилиндры, компактные посадочные места |
Преимущества уплотнения LRC
- компактная штоковая PTFE-манжета для установки в узкие канавки
- схожий принцип работы с GIR D.E. при меньших посадочных размерах
- двухсоставная конструкция со скользящим кольцом и эластомерным O-ring
- низкий коэффициент трения и высокая скорость работы до 4 м/с
- подходит для пневматики, легкой гидравлики и низкого давления
- уменьшает требования к габаритам посадочного места
- может применяться в компактных узлах с ограниченным монтажным пространством
Профили и аналоги
Обозначения профилей в группе LRC. Для замены сопоставьте размеры, материал и исполнение.
