Уплотнение штока 22-32-6 BWA PU
Код товара: УП-00112650 · Артикул: BWA 022-032
Параметры изделия
- Профиль
- BWA
- ЕТО
- NIPSL 310
- Назначение
- Пневматика
- Материал
- PU
- Производитель
- ARTIC
- d, мм
- 22
- D, мм
- 32
- H, мм
- 6
Описание изделия
Уплотнение штока 22-32-6 BWA PU. Изделие относится к группе NIPSL 310 и имеет профиль BWA.
NIPSL 310 — компактное комбинированное пневматическое штоковое уплотнение из полиуретана, которое совмещает функцию герметизации штока и грязесъёмника для защиты пневмоцилиндра от загрязнений.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

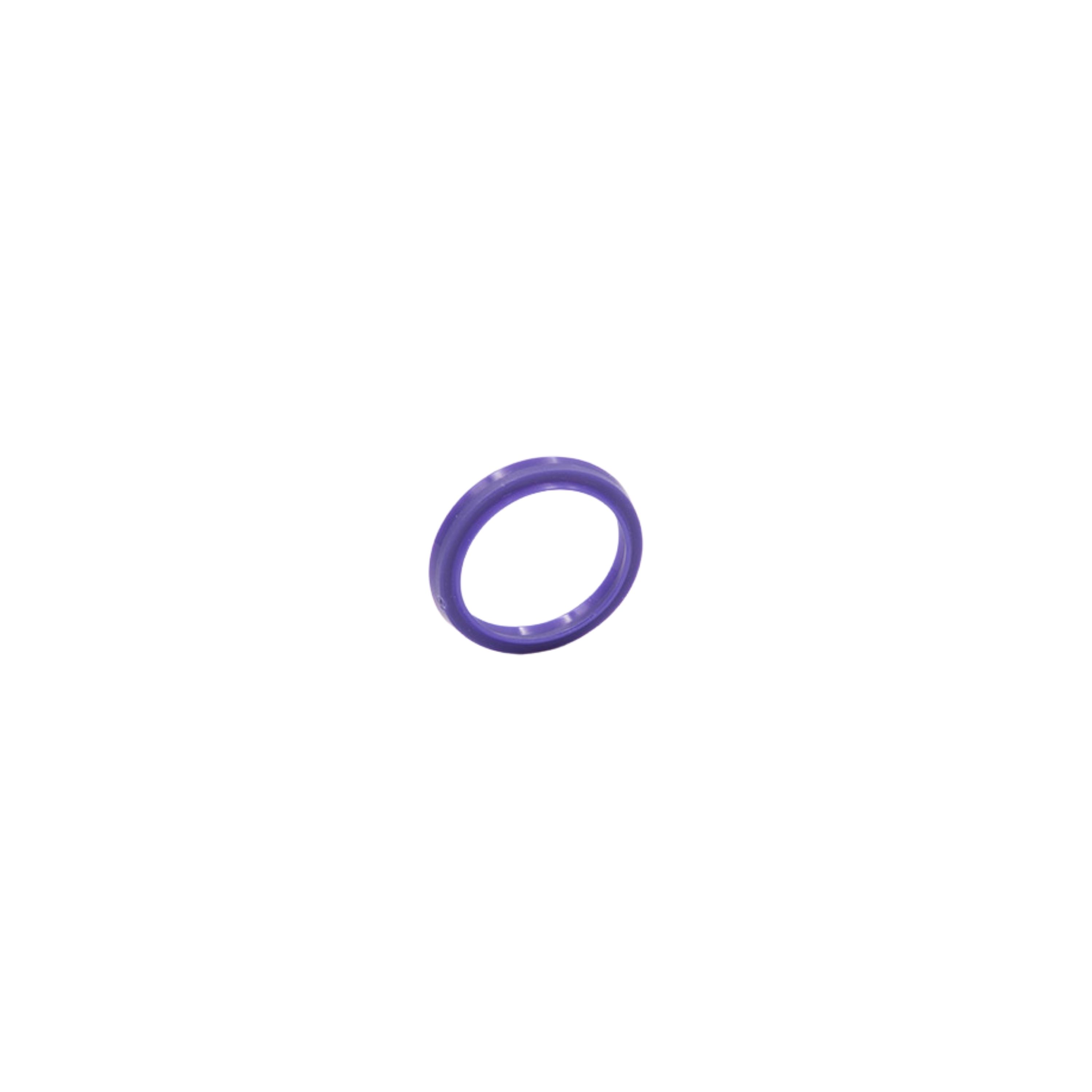

Описание уплотнения NIPSL 310
Пневматическое уплотнение NIPSL 310 применяется в штоковых узлах пневматических цилиндров, где требуется совместить герметизацию и очистку поверхности штока в одном компактном элементе. Профиль работает как штоковая манжета и грязесъёмник одновременно.

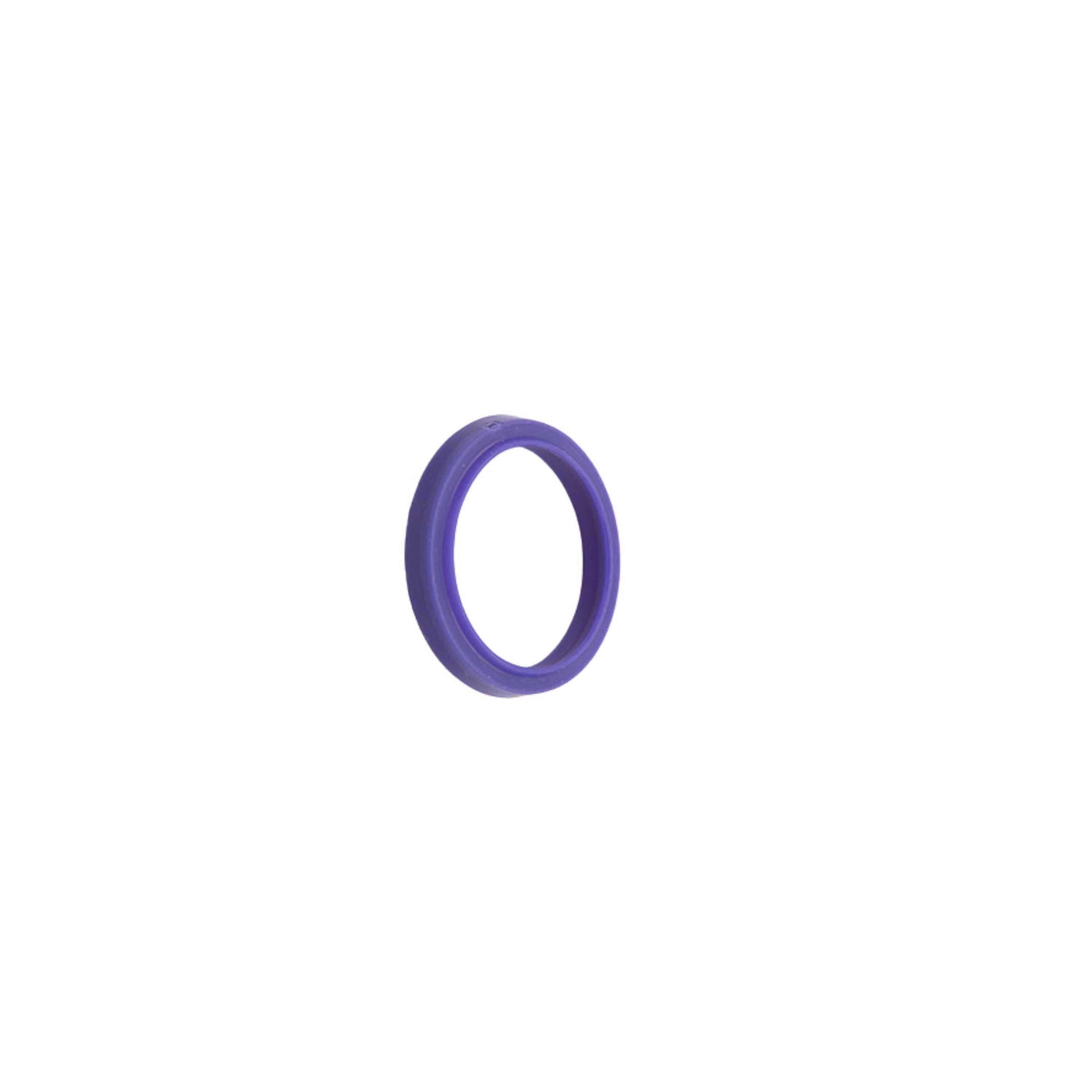

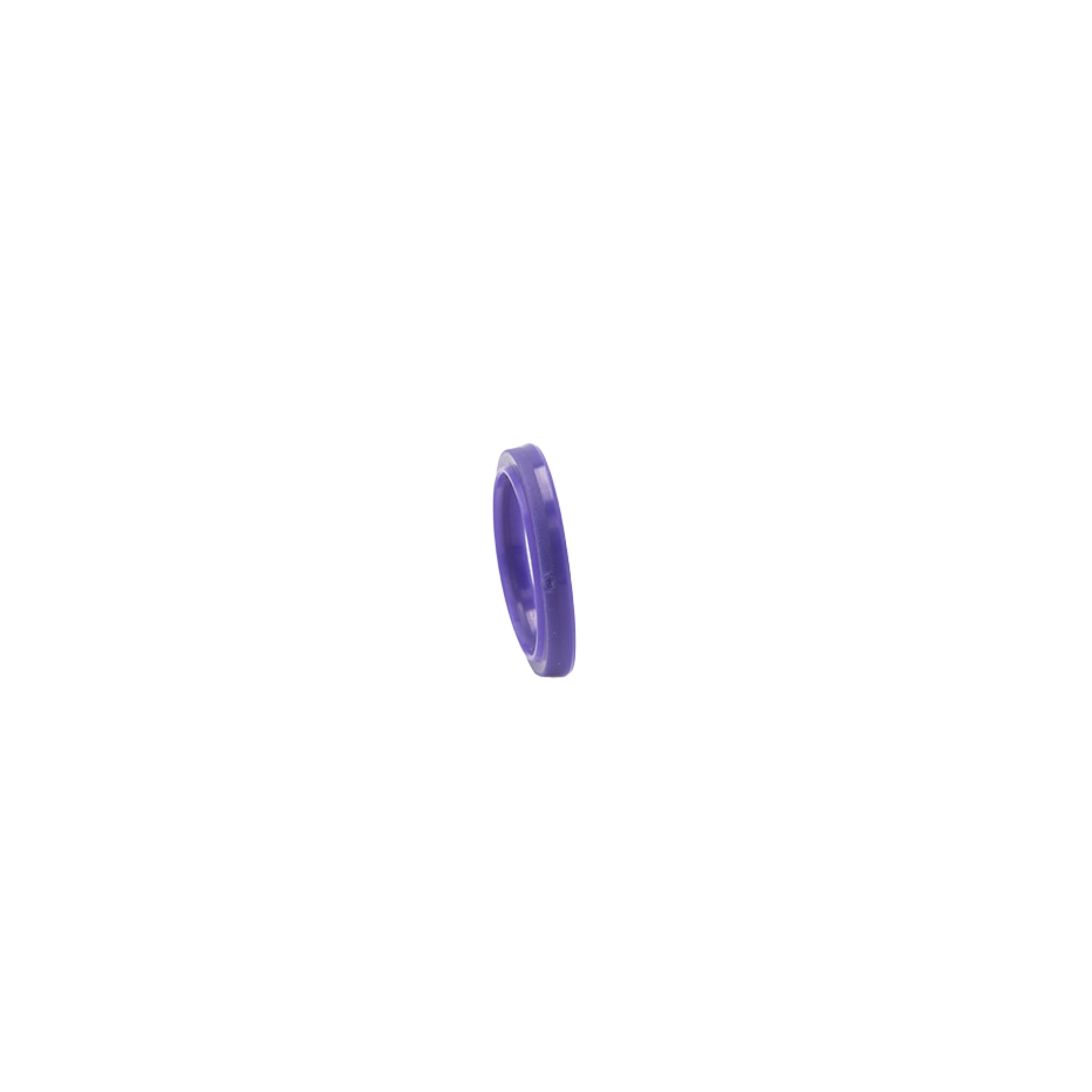

Конструкция NIPSL 310 использует асимметричные рабочие кромки: уплотнительная часть удерживает давление воздуха в цилиндре, а грязесъёмная кромка помогает удалять загрязнения с поверхности штока перед их попаданием внутрь рабочей зоны.

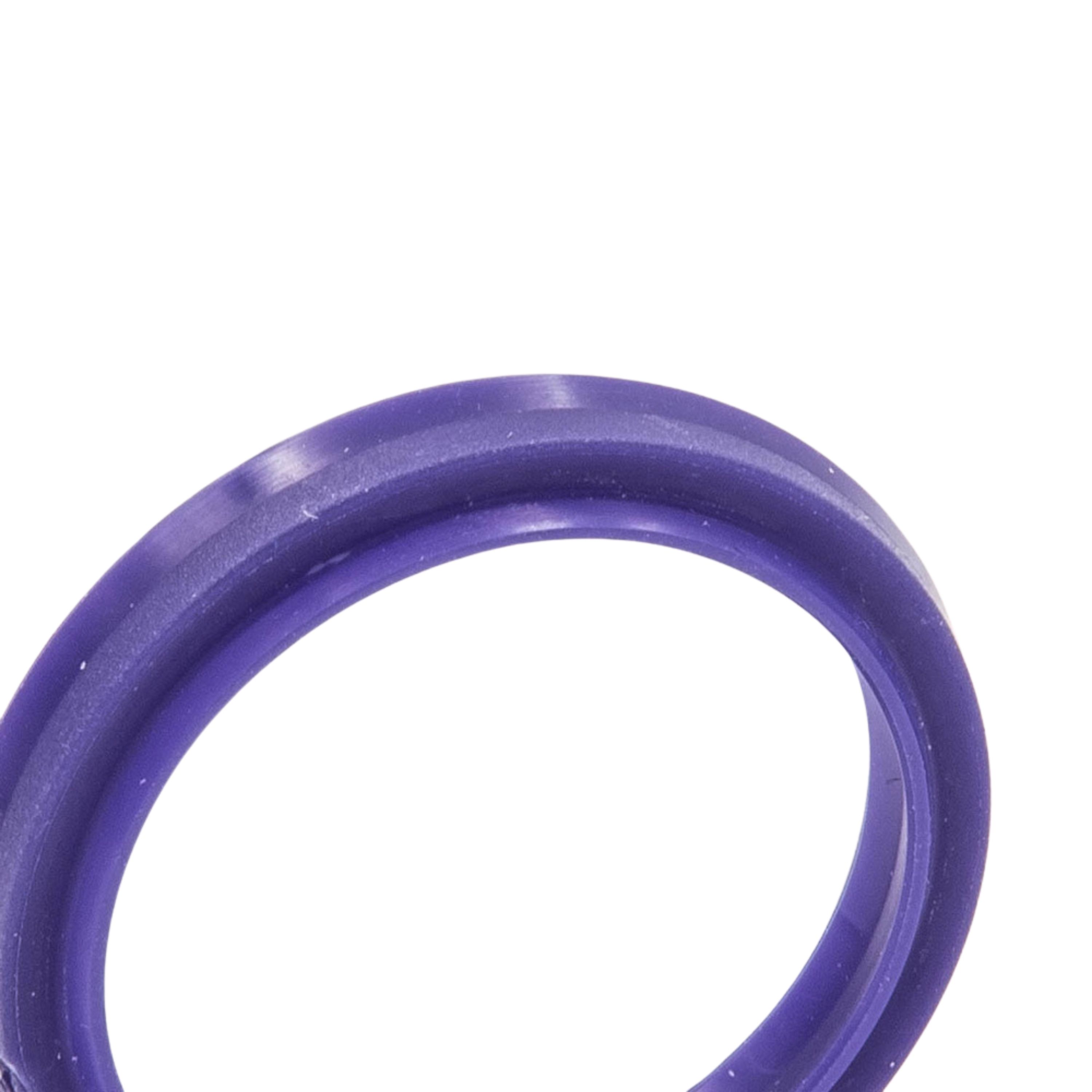

Установка в одно посадочное место снижает габариты узла и уменьшает количество отдельных деталей. Такое решение удобно для компактных пневмоцилиндров, промышленной автоматики и приводов с ограниченным монтажным пространством.
Профиль оптимизирован для пневматических цилиндров с высокой цикличностью. Геометрия кромок помогает сохранить стабильную герметизацию при низком давлении, а также сокращает время монтажа и обслуживания уплотнительного узла.
NIPSL 310 изготавливается из полиуретана PU твердостью около 90 Shore A. Материал обеспечивает износостойкость, упругость и стабильную форму рабочих кромок при длительной эксплуатации и возвратно-поступательном движении штока.
При подборе NIPSL 310 важно учитывать размеры d × D × H, материал PU, давление до 1 МПа, скорость, температуру, состояние поверхности штока, посадочную канавку и уровень загрязнения среды. Неправильно подобранное комбинированное уплотнение может привести к утечке воздуха, повышенному трению или попаданию загрязнений внутрь цилиндра.
Технические характеристики NIPSL 310
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 1 м/с | -30°C…+80°C | до 1 МПа / 10 bar | пневматические цилиндры, штоковые узлы, компактная герметизация, грязесъём и защита штока от загрязнений |
Преимущества уплотнения NIPSL 310
- совмещает штоковое уплотнение и грязесъёмник в одном профиле
- асимметричные кромки обеспечивают стабильную герметизацию штока
- грязесъёмная часть защищает цилиндр от попадания внешних загрязнений
- компактная установка в одно посадочное место снижает габариты узла
- сокращает время монтажа и количество отдельных деталей в пневмоцилиндре
- полиуретан 90 Shore A повышает износостойкость и стабильность формы кромок
- подходит для пневматических узлов с высокой цикличностью
Профили и аналоги
Обозначения профилей в группе NIPSL 310. Для замены сопоставьте размеры, материал и исполнение.
