Уплотнение штока 200-225-19/20 TTH

Штоковое уплотнение TTH AI применяется в гидравлических цилиндрах, где требуется надежная герметизация штока при высоких нагрузках, пульсирующем давлении и риске выдавливания профиля в зазор. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.

Профиль TTH AI разработан на базе компактного трехгубочного уплотнения TTH, но дополнен антиэкструзионным кольцом. Такая конструкция делает гидравлическую манжету более устойчивой в тяжелых режимах, где стандартный полиуретановый профиль может терять форму, повреждаться по кромке или выдавливаться в монтажный зазор.

Антиэкструзионное кольцо из жесткого материала POM воспринимает часть нагрузки в зоне зазора и стабилизирует положение полиуретанового уплотнительного элемента. Это особенно важно при давлении выше 300 бар, гидравлических ударах, переменных нагрузках и работе цилиндров в загрязненной среде.

Трехгубочная геометрия TTH AI помогает сохранить устойчивый контакт со штоком и поддерживать герметичность в тяжелых условиях эксплуатации. Уплотнительная манжета подходит для экскаваторов, строительной техники, землеройных машин, промышленной гидравлики и цилиндров с высокими нагрузками.

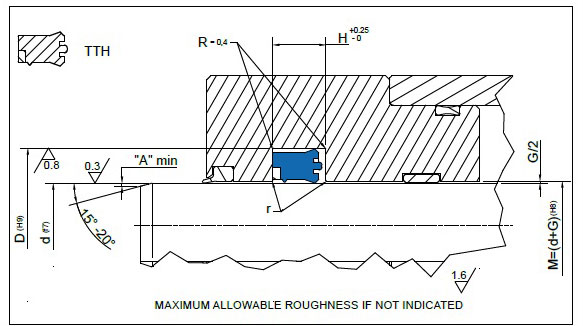

При подборе TTH AI необходимо учитывать размеры d × D × H, давление, температуру, рабочую жидкость, состояние поверхности штока, посадочную канавку и величину рабочего зазора. Неправильно подобранное уплотнение штока может привести к ускоренному износу манжеты, повышенному трению или повторной течи гидроцилиндра.

• усиленная штоковая манжета с антиэкструзионным кольцом
• защита полиуретанового профиля от выдавливания в рабочий зазор
• повышенная надежность при высоком и пульсирующем давлении
• подходит для работы при давлении выше 300 бар
• комбинация PU / POM увеличивает устойчивость профиля к нагрузкам
• трехгубочная геометрия помогает сохранять герметичность в тяжелых условиях
• подходит для строительной, землеройной техники и тяжелой промышленной гидравлики
