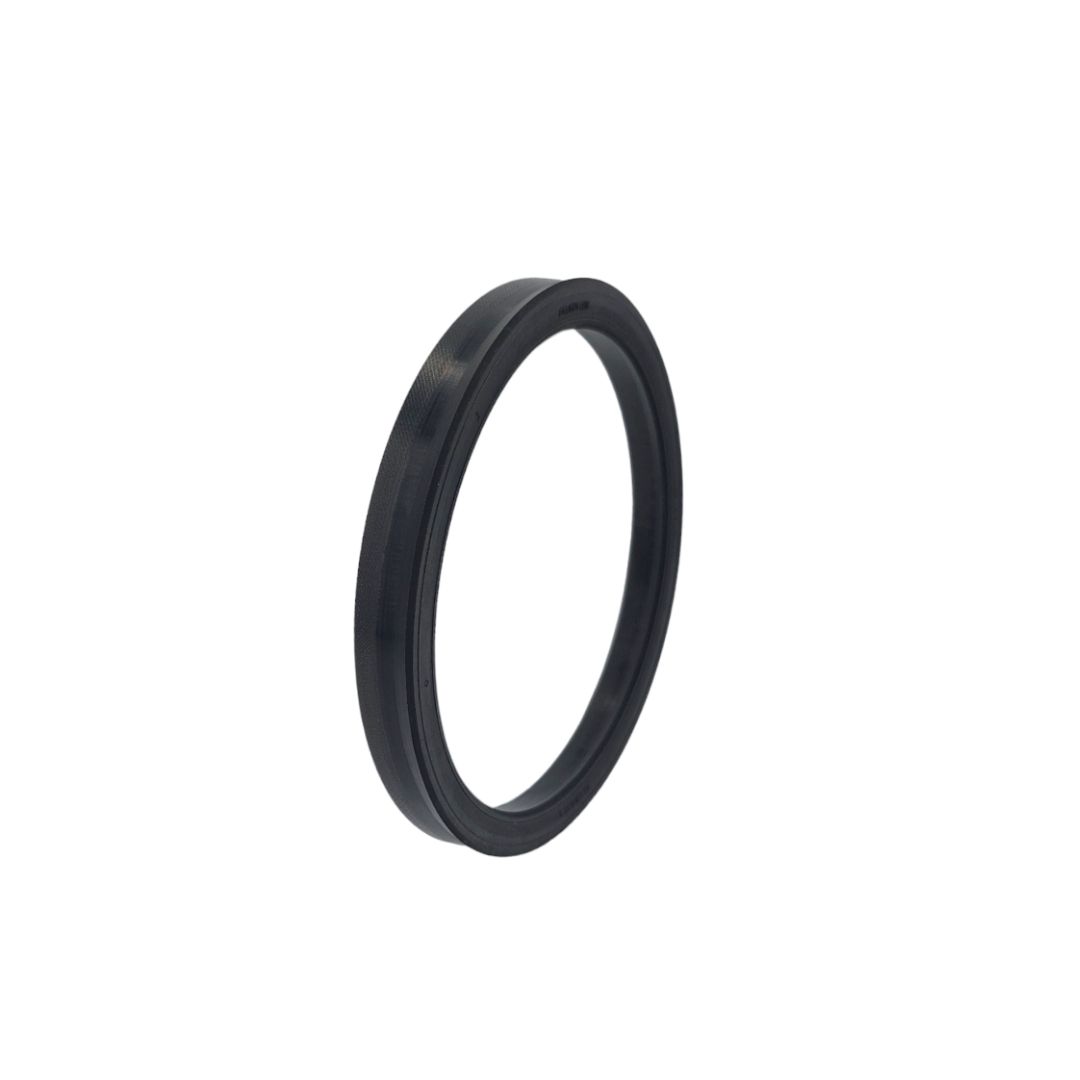

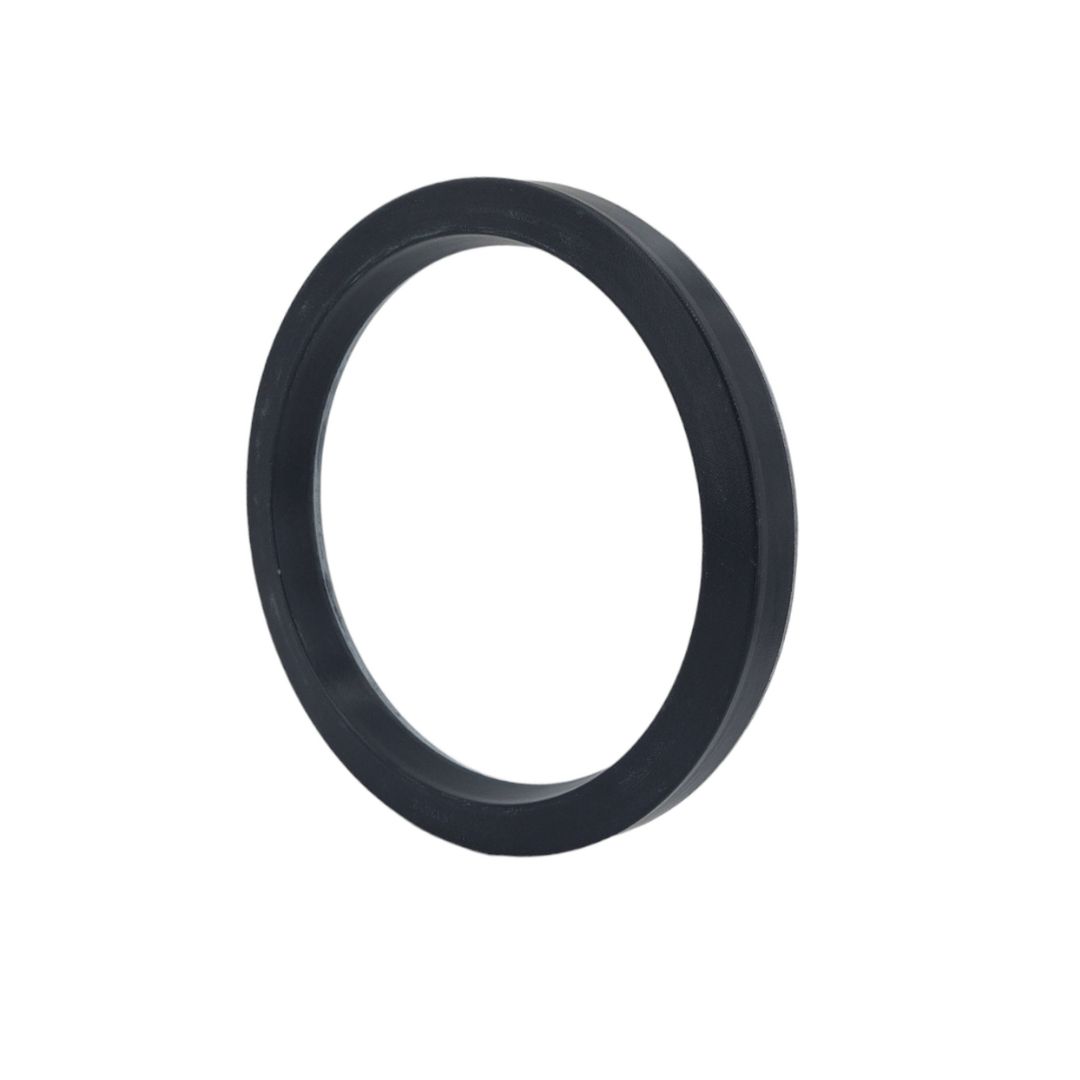

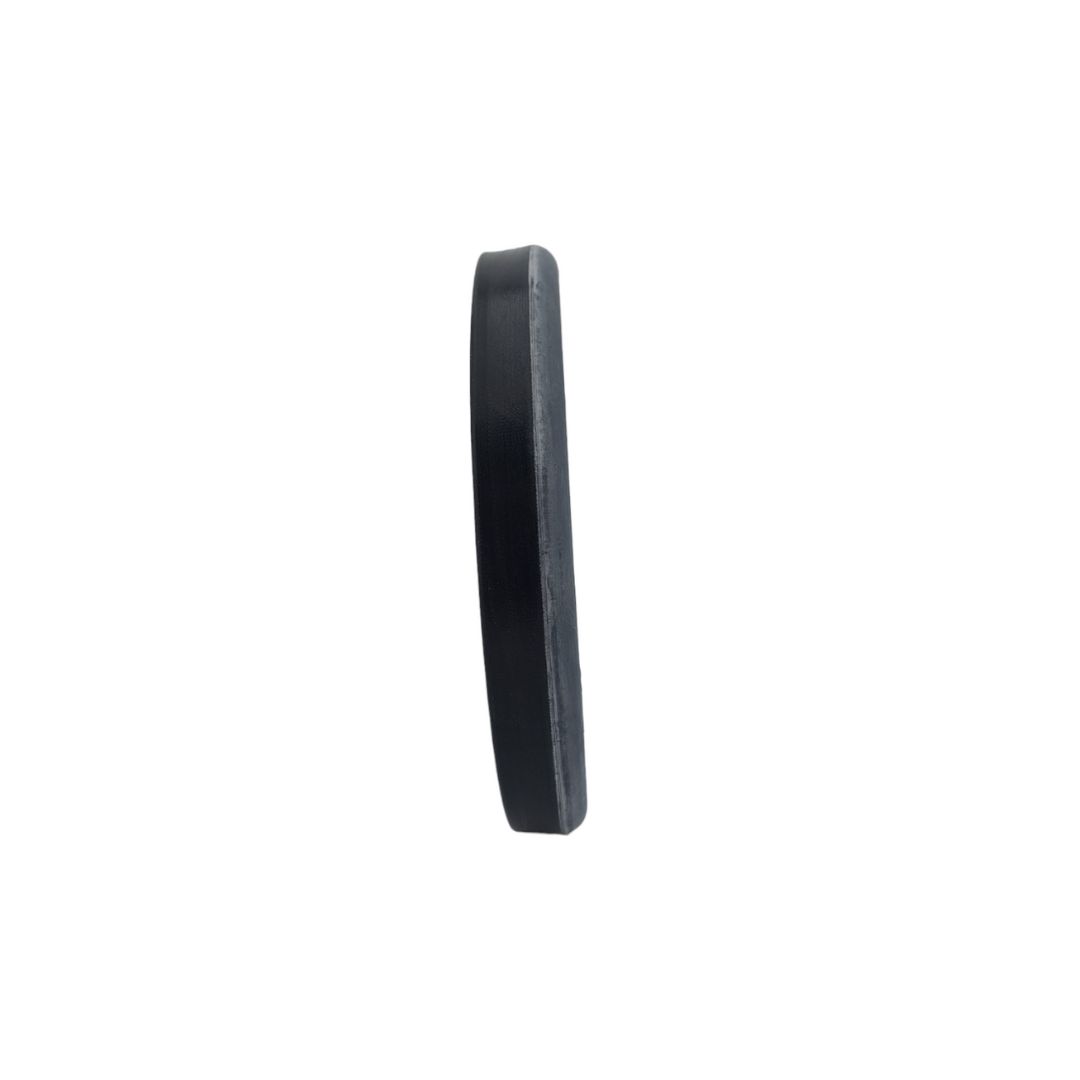

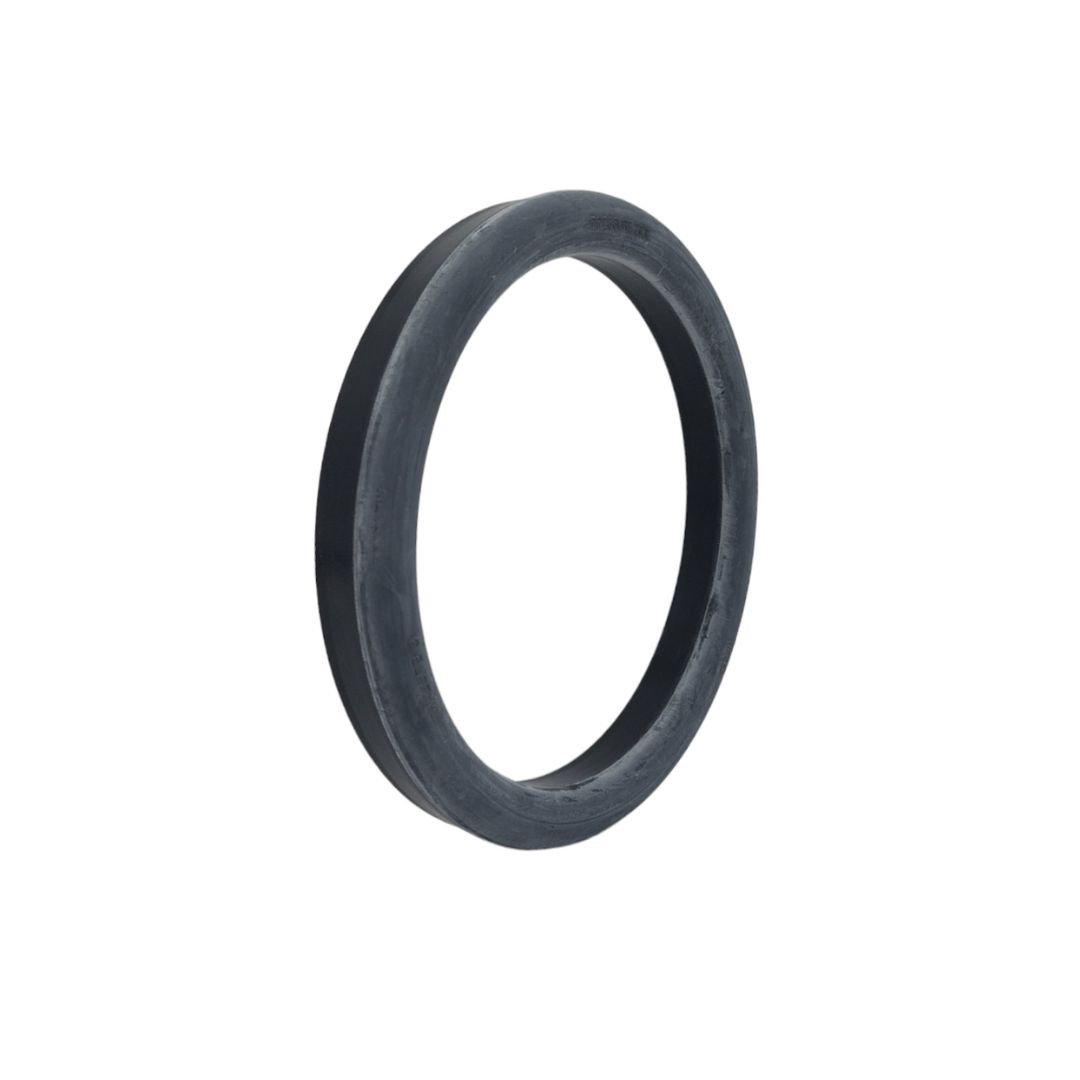

Уплотнение штока 175-200-19 18 NBR/FABRIC
Код товара: УП-00175219 · Артикул: 18/M 0838800
Параметры изделия
- Профиль
- 18
- ЕТО
- 18
- Назначение
- Гидравлика
- Материал
- NBR/FABRIC
- Производитель
- HALLITE ITALIA SRL
- d, мм
- 175
- D, мм
- 200
- H, мм
- 19
- L, мм
- 19
Описание изделия
Уплотнение штока 175-200-19 18 NBR/FABRIC. Изделие относится к группе 18 и имеет профиль 18.
Профиль 18 — специализированное штоковое гидравлическое уплотнение и резинотканевая манжета штока каплеобразной формы, которая создает герметичность за счет собственной геометрии и стабильно работает даже при низком давлении, износе штока или неидеальном состоянии поверхности.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание штокового уплотнения 18
Штоковое уплотнение 18 применяется для герметизации штока гидравлического цилиндра и относится к специализированным каплеобразным профилям. В отличие от классических воротниковых манжет, его уплотняющий эффект создается не только давлением рабочей среды, но и изначально заданной формой профиля.
Каплеобразная геометрия обеспечивает предварительный контакт с поверхностью штока и помогает сохранять герметичность уже при низком давлении. При росте нагрузки резиновая часть дополнительно прижимается к рабочей поверхности, увеличивает площадь контакта и повышает эффективность уплотнения.
Резинотканевая основа повышает прочность профиля, снижает риск экструзии и помогает манжете лучше работать по изношенным, восстановленным или неидеальным поверхностям. Благодаря этому профиль 18 часто применяют в ремонтной гидравлике, мобильной технике и стандартных цилиндрах, где состояние штока уже не новое.
Такая штоковая манжета может быть полезна в узлах, где обычные полиуретановые или резиновые уплотнения работают нестабильно из-за износа, шероховатости поверхности или недостаточного давления для полноценного раскрытия губок. Каплеобразный профиль помогает сохранить контакт со штоком и удерживать рабочую жидкость в цилиндре.

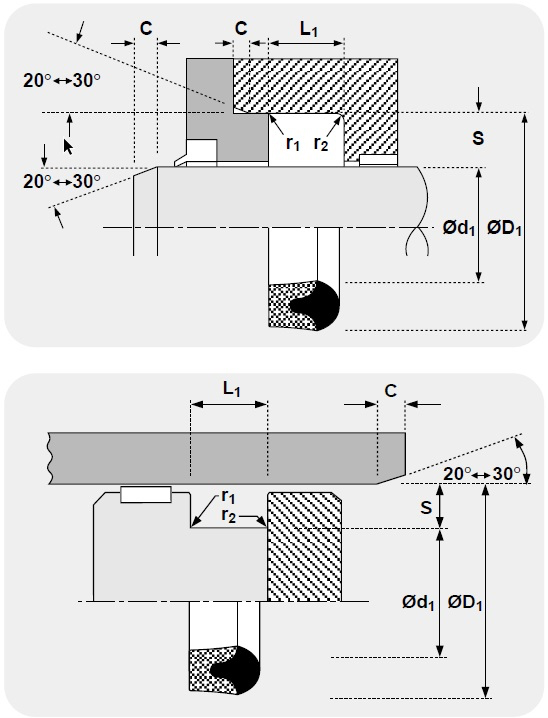

При подборе профиля 18 важно учитывать размеры d × D × H, материал исполнения, давление, температуру, рабочую жидкость, состояние поверхности штока и посадочную канавку. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+100°C | до 50 МПа / 500 bar | штоковые узлы, мобильная гидравлика, стандартные цилиндры, ремонт изношенных поверхностей, передвижная техника |
Преимущества уплотнения 18
- каплеобразная штоковая манжета для герметизации гидроцилиндров
- уплотняющий эффект создается уже при низком давлении
- резинотканевая основа повышает прочность и стойкость к экструзии
- лучше работает по изношенным поверхностям, чем обычные мягкие манжеты
- профиль удерживает смазку и помогает снизить трение в зоне штока
- подходит для ремонтных гидроцилиндров, мобильной и передвижной техники
- помогает сохранить герметичность при неидеальном состоянии рабочей поверхности
Профили и аналоги
Обозначения профилей в группе 18. Для замены сопоставьте размеры, материал и исполнение.
