Уплотнение штока 165-185-30 PSE NBR/POM/TPE
Код товара: УП-00173878 · Артикул: PSE 729649/1
Параметры изделия
- Профиль
- PSE
- ЕТО
- PSE
- Назначение
- Гидравлика
- Материал
- NBR/POM/TPE
- Производитель
- GUARNITEC SRL
- d, мм
- 165
- D, мм
- 185
- H, мм
- 30
- L, мм
- 30
Описание изделия
Уплотнение штока 165-185-30 PSE NBR/POM/TPE. Изделие относится к группе PSE и имеет профиль PSE.
PSE — трёхсоставное штоковое гидравлическое уплотнение и усиленная манжета штока для гидроцилиндров, рассчитанная на экстремальные нагрузки, вибрации, нарушение центровки, пиковое давление и рабочие режимы до 70 МПа / 700 bar.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание штокового уплотнения PSE
Штоковое уплотнение PSE применяется в гидравлических цилиндрах высокого давления, где стандартные манжеты могут не выдерживать пиковые нагрузки, вибрации, перекосы и повышенный риск экструзии. Профиль устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
PSE относится к классу усиленных штоковых уплотнений для особо тяжелых условий эксплуатации. Такая гидравлическая манжета используется в узлах, где важна стабильная герметизация штока при давлении до 70 МПа / 700 bar, гидравлических ударах, нарушенной центровке и переменных нагрузках.

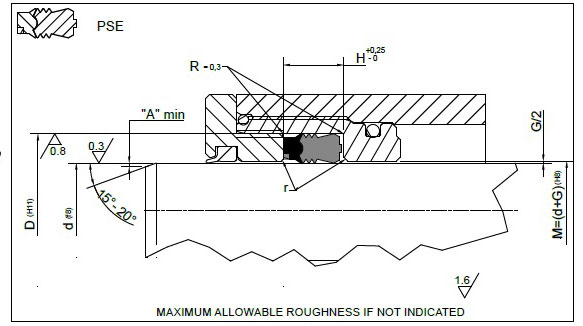

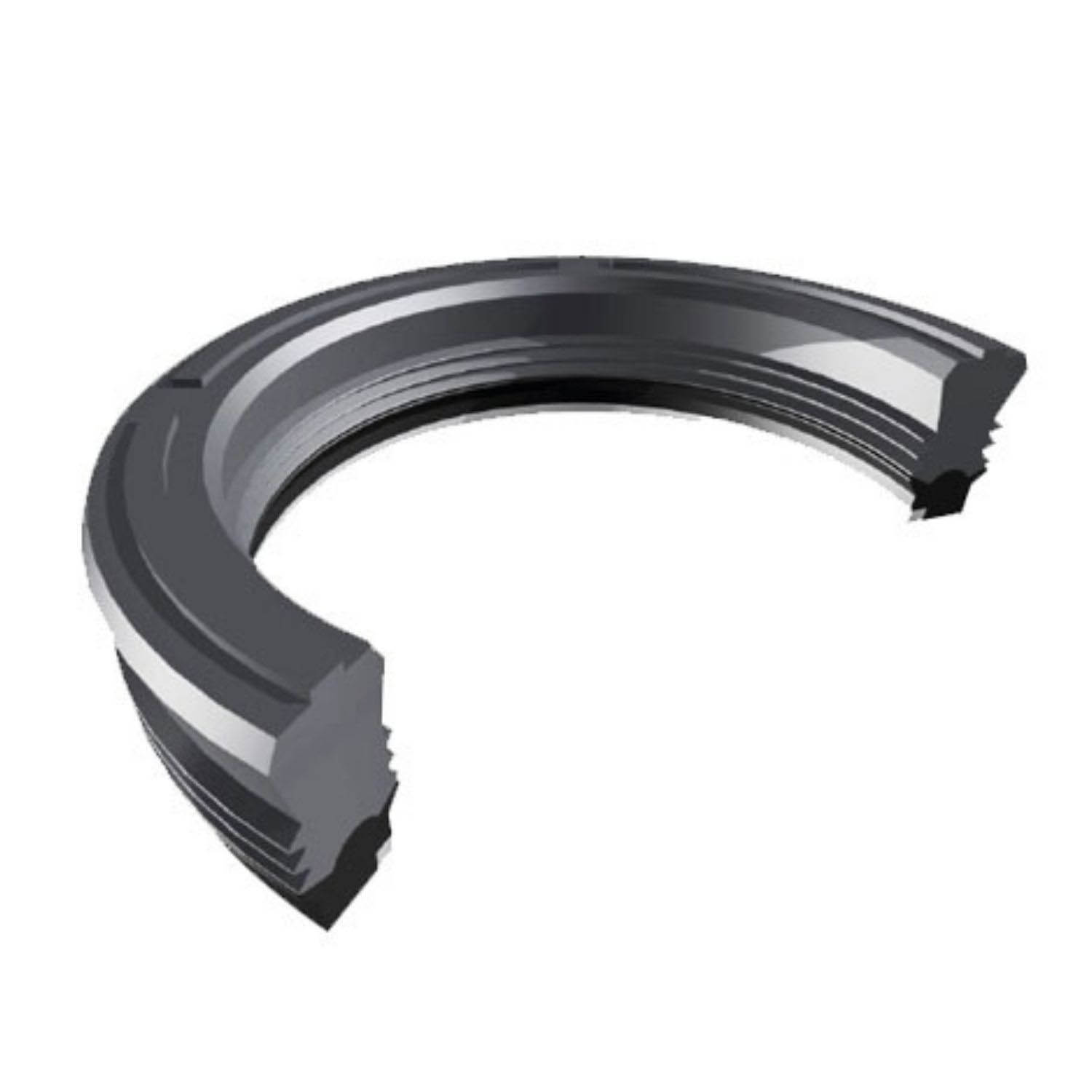

Конструкция PSE состоит из трёх элементов: рабочей уплотнительной части, резинотканевой или эластомерной основы и антиэкструзионного кольца. Такая схема распределяет нагрузку по профилю, стабилизирует положение манжеты в посадочной канавке и предотвращает выдавливание материала в рабочий зазор.
Антиэкструзионное кольцо защищает уплотнение штока при высоком давлении и увеличенных зазорах, а основной уплотнительный элемент удерживает рабочую жидкость внутри гидроцилиндра. В зависимости от условий эксплуатации PSE может поставляться в исполнениях NBR / Fabric / POM, NBR / POM / TPE, PU / POM и Viton / POM / TPE.
Уплотнение подходит для гидроцилиндров землеройных машин, экскаваторов, грузоподъемных кранов, погрузочных платформ, подъемных механизмов и специальной техники. PSE используют в узлах, где требуется максимальная надежность, высокая износостойкость и стабильная герметичность при импульсных нагрузках.
При подборе PSE важно учитывать размеры d × D × H, давление, температуру, рабочую жидкость, материал исполнения, состояние поверхности штока, посадочную канавку и величину рабочего зазора. Неправильно подобранная штоковая манжета может привести к выдавливанию профиля, ускоренному износу или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 70 МПа / 700 bar | землеройные машины, экскаваторы, тяжелая гидравлика, цилиндры с ударными нагрузками |
| NBR / POM / TPE | до 0.5 м/с | -30°C…+110°C | до 70 МПа / 700 bar | гидроцилиндры высокого давления, спецтехника, узлы с вибрациями и нарушением центровки |
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 70 МПа / 700 bar | мобильная гидравлика, погрузочные платформы, подъемные механизмы |
| Viton / POM / TPE | до 0.5 м/с | -20°C…+200°C | до 70 МПа / 700 bar | высокотемпературные узлы, специальные жидкости, тяжелая промышленная гидравлика |
Преимущества уплотнения PSE
- усиленная штоковая манжета для высокого давления до 700 bar
- трёхсоставная конструкция повышает устойчивость профиля в посадочной канавке
- антиэкструзионное кольцо защищает уплотнение от выдавливания в зазор
- подходит для вибраций, перекосов, ударных нагрузок и нарушенной центровки
- стабильно работает при импульсных и пиковых нагрузках гидроцилиндра
- доступны разные материалы под температуру, рабочую среду и режим эксплуатации
- используется в тяжелой мобильной, строительной и промышленной гидравлике
Профили и аналоги
Обозначения профилей в группе PSE. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение штока 165-185-30 SM NBR/POM/TPESM · NBR/POM/TPE · TRELLEBORG SEALING SOLUTIONS I | SM 729649/1AXКод: УП-00173877 | 165 | 185 | 30 | 30 | 16 072,41 ₽Опт / шт 26 787,35 ₽Розница / шт | Срок уточним |
