Уплотнение штока 14-24-7,7/10,4 K56 TPE/NBR
Код товара: УП-00105113 · Артикул: K56-014
Параметры изделия
- Профиль
- K56
- ЕТО
- K 56
- Назначение
- Пневматика
- Материал
- TPE/NBR
- Производитель
- KASTAS SEALING TECHNOLOGIES EU
- d, мм
- 14
- D, мм
- 24
- H, мм
- 7,7
- L, мм
- 10,4
Описание изделия
Уплотнение штока 14-24-7,7/10,4 K56 TPE/NBR. Изделие относится к группе K 56 и имеет профиль K56.
K56 — компактное штоковое уплотнение одностороннего действия для пневматических цилиндров, которое объединяет функцию герметизации штока и защиту от экструзии, заменяя классическую комбинацию O-ring и антиэкструзионного кольца.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

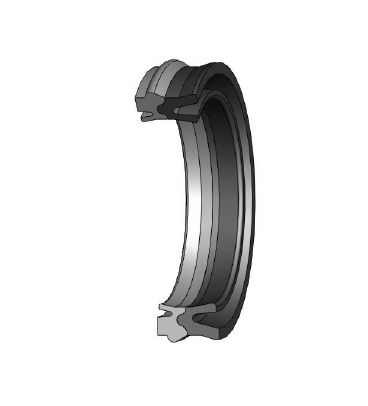

Описание штокового уплотнения K56
Пневматическое штоковое уплотнение K56 применяется в цилиндрах и исполнительных механизмах, где требуется компактная посадка, стабильная герметизация штока и простая сборка без набора отдельных элементов. Профиль устанавливается в посадочную канавку и работает по поверхности штока при возвратно-поступательном движении.
K56 относится к штоковым уплотнениям одностороннего действия. Конструкция объединяет эластомерный уплотнительный элемент из NBR и направляющий или опорный элемент из POM, который помогает удерживать форму профиля и снижает риск выдавливания материала в рабочий зазор.
По назначению K56 может использоваться как компактная альтернатива классической схеме O-ring + backup ring. Вместо отдельного круглого кольца и антиэкструзионного кольца профиль уже содержит рабочую уплотняющую часть и опорный элемент, поэтому узел получается проще и компактнее.
Благодаря сочетанию NBR и POM уплотнение сохраняет стабильность в динамическом режиме, снижает трение и помогает защищать штоковый узел от загрязнений. Дополнительные скребковые свойства полезны для пневматических цилиндров, промышленной автоматики и компактных приводов.

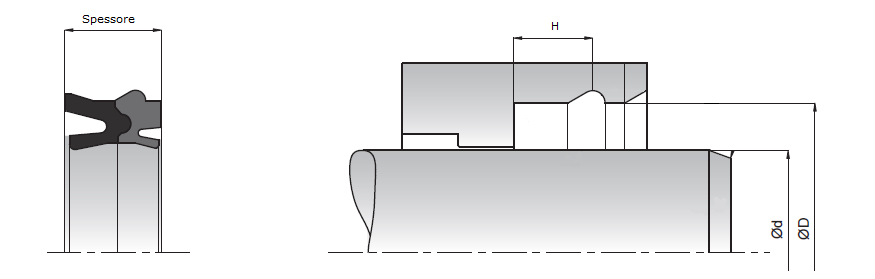

При подборе K56 важно учитывать размеры d × D × H, посадочную канавку, давление, температуру, скорость, материал NBR / POM и условия эксплуатации цилиндра. Неправильно подобранная пневматическая манжета штока может привести к утечке воздуха, повышенному трению или ускоренному износу рабочей поверхности.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM | до 1 м/с | -30°C…+105°C | до 16 МПа / 160 bar | пневматические цилиндры, промышленная автоматика, компактные штоковые узлы, приводы с ограниченным монтажным пространством |
Преимущества уплотнения K56
- компактная пневматическая штоковая манжета одностороннего действия
- заменяет связку O-ring + антиэкструзионное кольцо
- элемент из POM помогает удерживать форму профиля и снижает риск экструзии
- подходит для узких посадочных мест и компактных цилиндров
- имеет хорошие скребковые свойства и помогает защищать узел от загрязнений
- низкий коэффициент трения при динамическом движении штока
- простая установка без дополнительных опорных элементов
Профили и аналоги
Обозначения профилей в группе K 56. Для замены сопоставьте размеры, материал и исполнение.
