Уплотнение штока 130-143-15/16 TDMI PU
Код товара: УП-00167011 · Артикул: TDMI 016542
Параметры изделия
- Профиль
- TDMI
- ЕТО
- TDMI
- Назначение
- Гидравлика
- Материал
- PU
- Производитель
- HUNGER DICHTUNGEN
- d, мм
- 130
- D, мм
- 143
- H, мм
- 15
- L, мм
- 16
Описание изделия
Уплотнение штока 130-143-15/16 TDMI PU. Изделие относится к группе TDMI и имеет профиль TDMI.
TDMI — тандемное штоковое гидравлическое уплотнение и манжета штока Hunger с полиуретановой основой и PTFE/Bronze-скользящим кольцом, рассчитанная на герметизацию даже при нулевом давлении, снижение трения и работу в узлах с несколькими рабочими средами.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание штокового уплотнения TDMI
Штоковое уплотнение TDMI применяется для герметизации гидравлических цилиндров, где требуется стабильная работа при переменных нагрузках, низком или нулевом давлении, а также при контакте с разными рабочими средами. Профиль устанавливается в посадочную канавку и работает по поверхности штока при возвратно-поступательном движении.

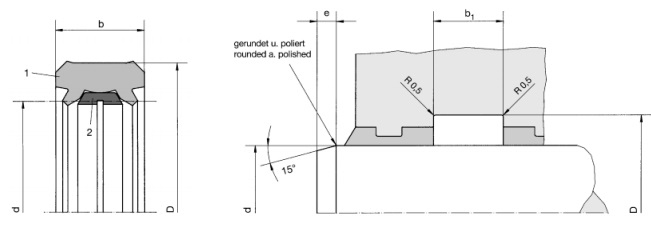

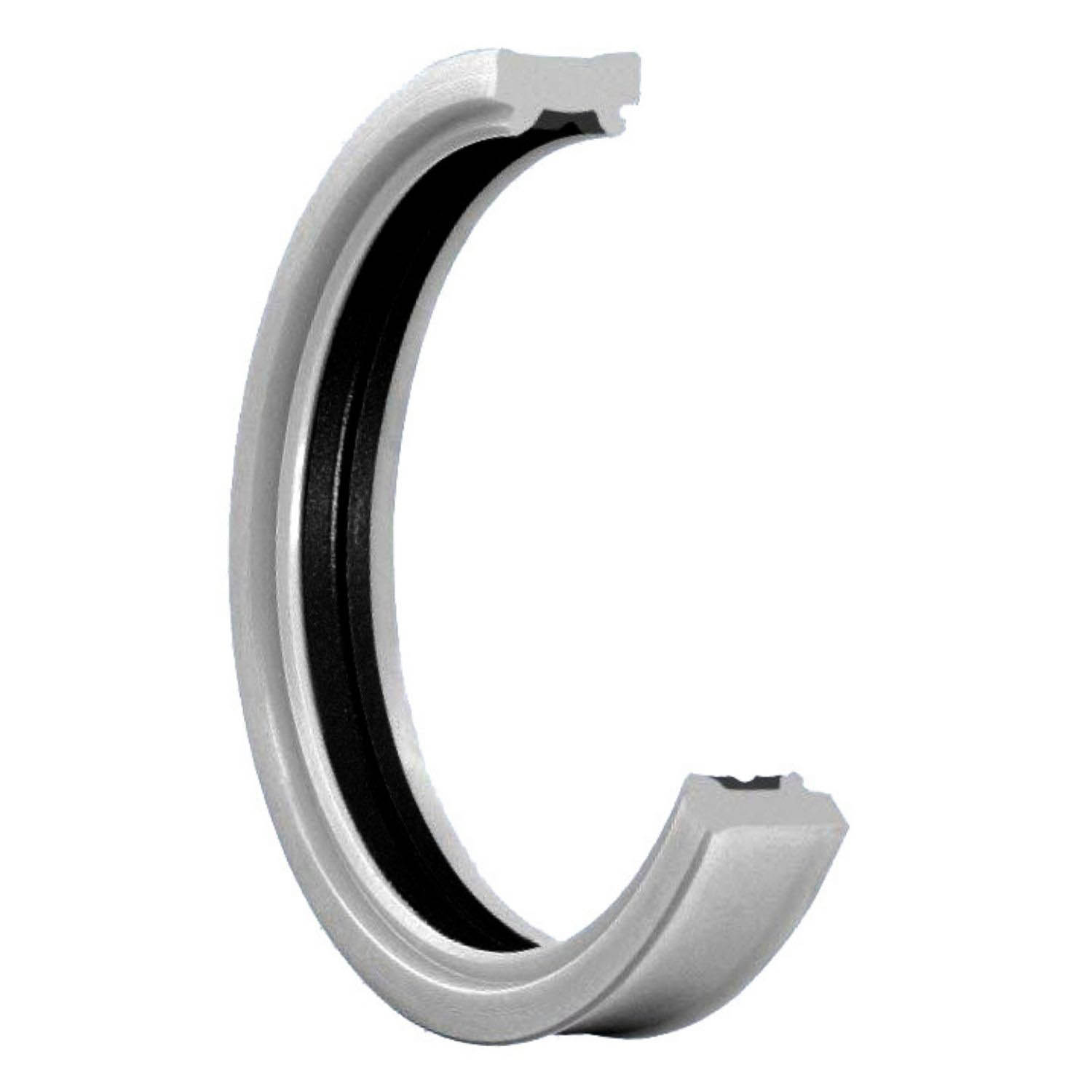

Конструкция TDMI включает полиуретановое опорное кольцо с двумя уплотнительными кромками и внутреннее скользящее кольцо из PTFE/Bronze-композита. Полиуретановая часть создает герметизирующий контакт, а PTFE/Bronze-элемент снижает трение, износ и сопротивление движению штока.
До установки уплотнительная кромка имеет предварительный натяг и выступает за номинальный диаметр. После монтажа манжета прижимается к рабочей поверхности, что обеспечивает герметичность даже при отсутствии давления и помогает сохранить стабильный контакт в широком диапазоне режимов.
Благодаря тандемной схеме TDMI может использоваться для разделения различных сред с обеих сторон уплотнения. В отдельных узлах профиль способен работать с одной стороны как штоковое уплотнение, а с другой — как скребковый элемент, ограничивая попадание влаги, загрязнений или второй рабочей жидкости.
TDMI подходит для гидроцилиндров, смазочных камер, узлов с несколькими жидкостями и систем, где важно сочетание герметичности, низкого трения и долговечности. При подборе нужно учитывать размеры d × D × H, материал PU / PTFE Bronze, рабочую среду, давление, температуру, скорость, посадочную канавку и направление действия нагрузок.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / PTFE Bronze | до 1 м/с | -35°C…+100°C | до 25 МПа / 250 bar | гидроцилиндры, разделение сред, смазочные камеры, узлы с несколькими жидкостями |
Преимущества уплотнения TDMI
- тандемная штоковая манжета для работы с несколькими средами
- герметичность даже при нулевом давлении за счет предварительного натяга
- PTFE/Bronze-скользящее кольцо снижает трение и износ по штоку
- полиуретановая основа с двумя рабочими кромками стабилизирует герметичность
- может работать как уплотнение и как дополнительный скребковый элемент
- подходит для смазочных камер, гидроцилиндров и узлов с разными жидкостями
- обеспечивает долговечность при правильной посадке и подборе материала
Профили и аналоги
Обозначения профилей в группе TDMI. Для замены сопоставьте размеры, материал и исполнение.
