Уплотнение поршня 85-70-11 PDP
Код товара: УП-00048716 · Артикул: PDP 115
Параметры изделия
- Профиль
- PDP
- ЕТО
- PDP
- Назначение
- Гидравлика
- Материал
- NBR+PU+POM
- Производитель
- GUARNITEC SRL
- d, мм
- 70
- D, мм
- 85
- H, мм
- 11
Описание изделия
Уплотнение поршня 85-70-11 PDP. Изделие относится к группе PDP и имеет профиль PDP.
PDP — доработанная версия профиля PDH/SPGW от итальянского производителя Guarnitec, где вместо жесткой PTFE-обоймы используется полиуретановый рабочий элемент для более простой установки и надежной работы в серийной гидравлике.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения PDP

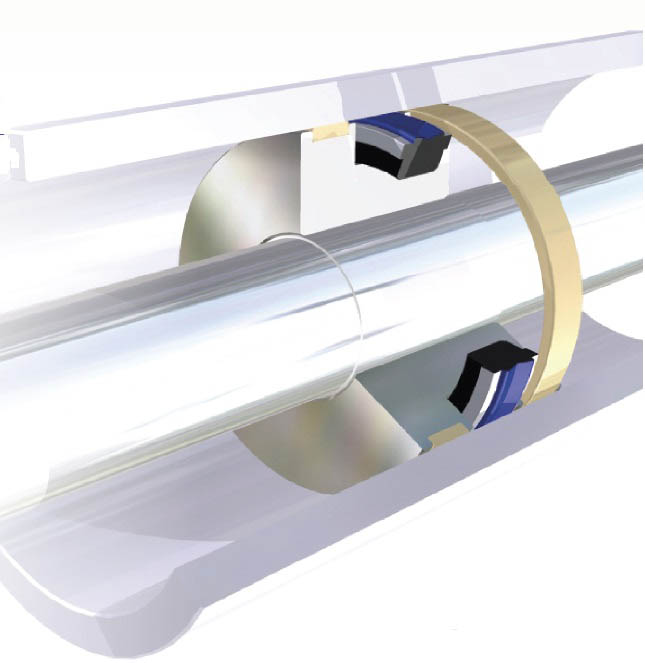

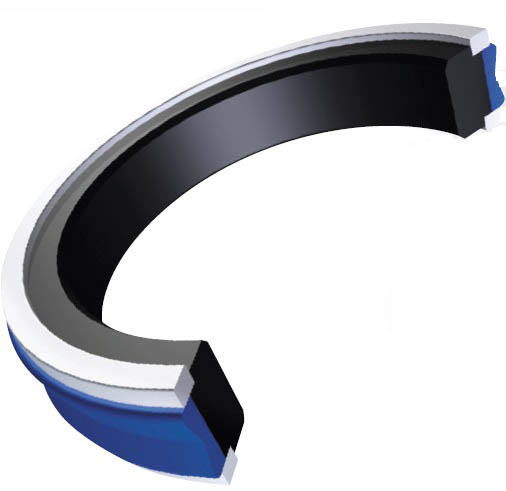

Поршневое уплотнение PDP применяется в гидравлических цилиндрах двустороннего действия и конструктивно близко к профилю PDH/SPGW. Общая логика сохранена: центральный рабочий элемент, активирующее резиновое кольцо и боковые антиэкструзионные элементы формируют устойчивый уплотнительный узел для динамической работы поршня.
Полиуретановый рабочий элемент лучше переносит монтажные деформации, быстрее садится в канавку и снижает риск повреждения при установке в полевых условиях. При этом боковые кольца противовыдавливания защищают уплотнение от экструзии в рабочий зазор, а внутренний эластомер создает предварительное радиальное поджатие.
PDP можно рассматривать как более технологичную и ремонтопригодную альтернативу PDH для узлов, где важны не только давление и ресурс, но и скорость обслуживания цилиндра. Такой профиль особенно удобен для серийных и ремонтных гидроцилиндров мобильной техники, где монтаж должен выполняться без сложной оснастки и повышенного риска повредить рабочую часть уплотнения.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM / TPE | до 0.3 м/с | -30°C…+105°C | до 40 МПа / 400 bar | гидроцилиндры двустороннего действия, ремонтные узлы, стандартная мобильная гидравлика |
| NBR / PU / POM | до 0.5 м/с | -30°C…+110°C | до 40 МПа / 400 bar | серийные цилиндры, техника с частым обслуживанием, узлы с требованиями к простой установке |
Преимущества уплотнения PDP
- доработка профиля PDH/SPGW с более удобной для монтажа полиуретановой обоймой
- пятисоставная конструкция объединяет герметизацию, активацию и защиту от экструзии
- полиуретановый рабочий элемент снижает риск повреждения при установке
- боковые антиэкструзионные кольца защищают профиль при высоком давлении
- резиновый активатор создает стабильное предварительное поджатие
- подходит для серийных и ремонтных гидроцилиндров двустороннего действия
- более практичен в обслуживании по сравнению с жесткими PTFE-решениями
Профили и аналоги
Обозначения профилей в группе PDP. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 85-70-11 PHP NBR+PU+POMPHP · NBR+PU+POM · ARTIC | PHP 085Код: УП-00146664 | 70 | 85 | 11 | — | 2 776,24 ₽Опт / шт 4 627,06 ₽Розница / шт | Срок уточним |
