Поршневое уплотнение PDP для гидроцилиндров
PDP — доработанная версия профиля PDH/SPGW от итальянского производителя Guarnitec, где вместо жесткой PTFE-обоймы используется полиуретановый рабочий элемент для более простой установки и надежной работы в серийной гидравлике.
Описание поршневого уплотнения PDP

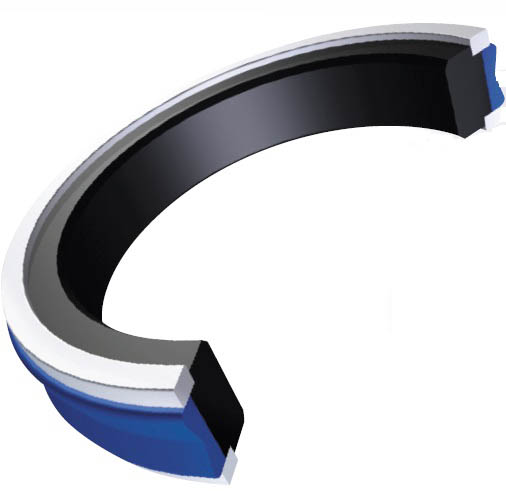

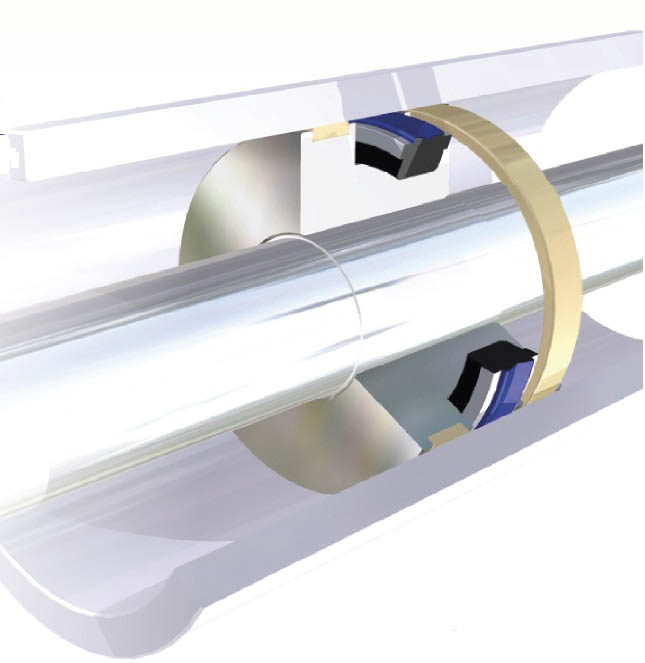

Поршневое уплотнение PDP применяется в гидравлических цилиндрах двустороннего действия и конструктивно близко к профилю PDH/SPGW. Общая логика сохранена: центральный рабочий элемент, активирующее резиновое кольцо и боковые антиэкструзионные элементы формируют устойчивый уплотнительный узел для динамической работы поршня.
Главная инженерная доработка PDP заключается в материале рабочей обоймы. В классическом PDH центральный элемент выполняется из PTFE-композиции, которая дает низкое трение, но усложняет монтаж: кольцо жесткое, требует аккуратной установки и при неправильной посадке может повреждаться. В PDP вместо PTFE применяется полиуретановая обойма, более удобная при сборке и ремонтной установке.
Полиуретановый рабочий элемент лучше переносит монтажные деформации, быстрее садится в канавку и снижает риск повреждения при установке в полевых условиях. При этом боковые кольца противовыдавливания защищают уплотнение от экструзии в рабочий зазор, а внутренний эластомер создает предварительное радиальное поджатие.
PDP можно рассматривать как более технологичную и ремонтопригодную альтернативу PDH для узлов, где важны не только давление и ресурс, но и скорость обслуживания цилиндра. Такой профиль особенно удобен для серийных и ремонтных гидроцилиндров мобильной техники, где монтаж должен выполняться без сложной оснастки и повышенного риска повредить рабочую часть уплотнения.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM / TPE | до 0.3 м/с | -30°C…+105°C | до 40 МПа / 400 bar | гидроцилиндры двустороннего действия, ремонтные узлы, стандартная мобильная гидравлика |
| NBR / PU / POM | до 0.5 м/с | -30°C…+110°C | до 40 МПа / 400 bar | серийные цилиндры, техника с частым обслуживанием, узлы с требованиями к простой установке |
Преимущества уплотнения PDP
- доработка профиля PDH/SPGW с более удобной для монтажа полиуретановой обоймой
- пятисоставная конструкция объединяет герметизацию, активацию и защиту от экструзии
- полиуретановый рабочий элемент снижает риск повреждения при установке
- боковые антиэкструзионные кольца защищают профиль при высоком давлении
- резиновый активатор создает стабильное предварительное поджатие
- подходит для серийных и ремонтных гидроцилиндров двустороннего действия
- более практичен в обслуживании по сравнению с жесткими PTFE-решениями
Аналоги и взаимозаменяемость PDP
PDP подбирается как поршневое уплотнение двойного действия при совпадении посадочных размеров, высоты профиля, материала, давления и рабочего зазора. При замене PDH на PDP важно учитывать, что профиль сохраняет общую компоновку композитного уплотнения, но вместо PTFE-обоймы использует более эластичный полиуретановый рабочий элемент.
