Уплотнение поршня 65-53-20,5 K16 NBR/FABRIC/POM
Код товара: УП-00136729 · Артикул: K16-065-053
Параметры изделия
- Профиль
- K16
- ЕТО
- TPS/T
- Назначение
- Гидравлика
- Материал
- NBR/FABRIC/POM
- Производитель
- KASTAS SEALING TECHNOLOGIES EU
- d, мм
- 53
- D, мм
- 65
- H, мм
- 20,5
Описание изделия
Уплотнение поршня 65-53-20,5 K16 NBR/FABRIC/POM. Изделие относится к группе TPS/T и имеет профиль K16.
TPS-T — трехэлементное поршневое уплотнение двойного действия, разработанное как развитие профиля TPM с резинотканевым уплотняющим элементом для стабильной работы по изношенным поверхностям.

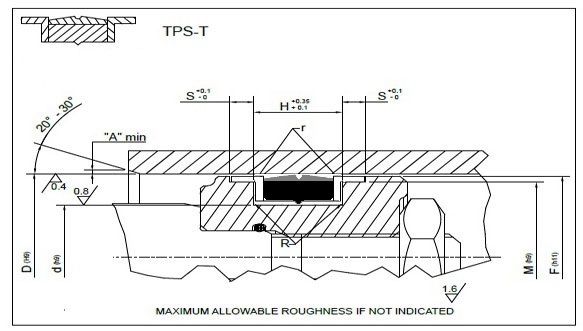

Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

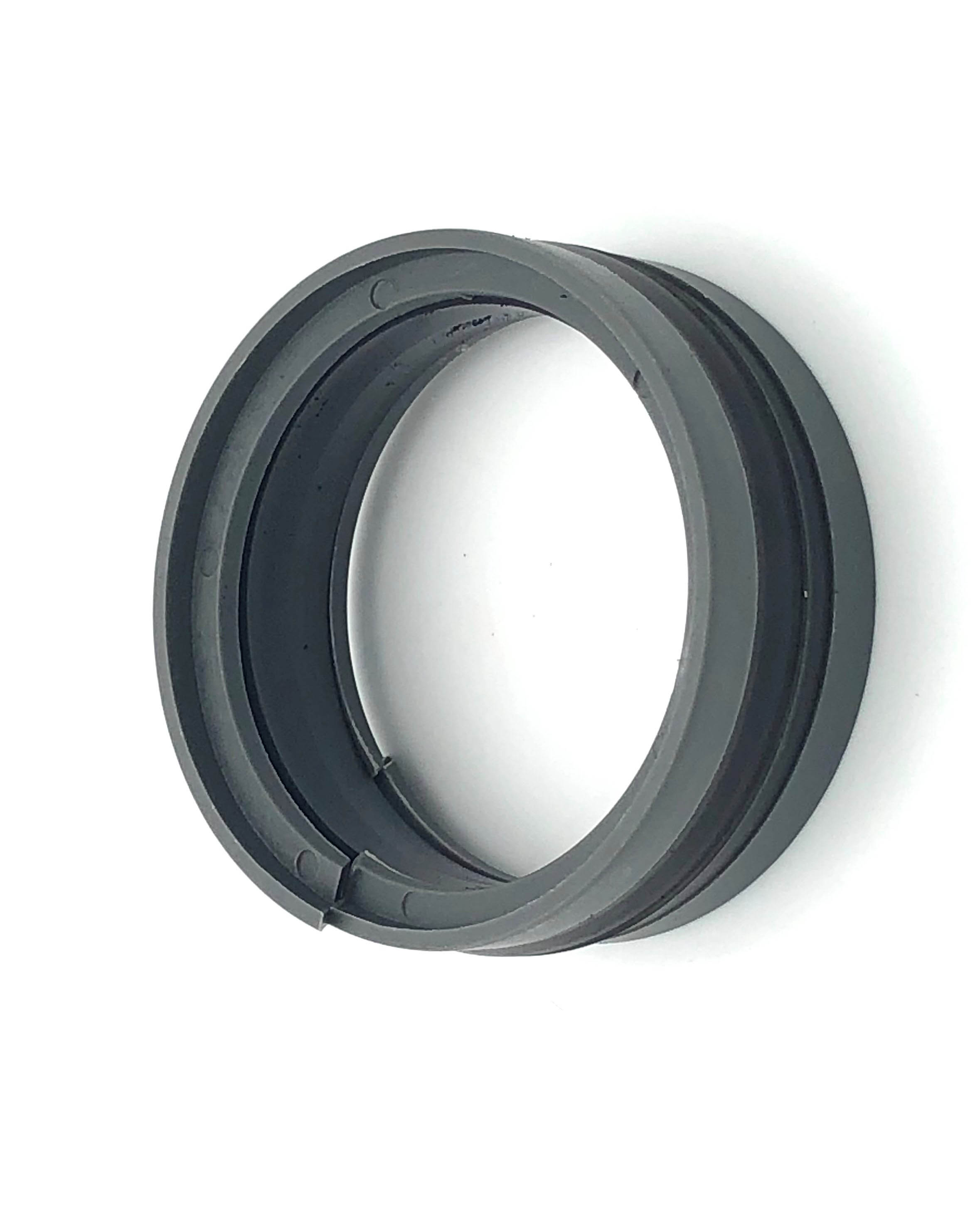

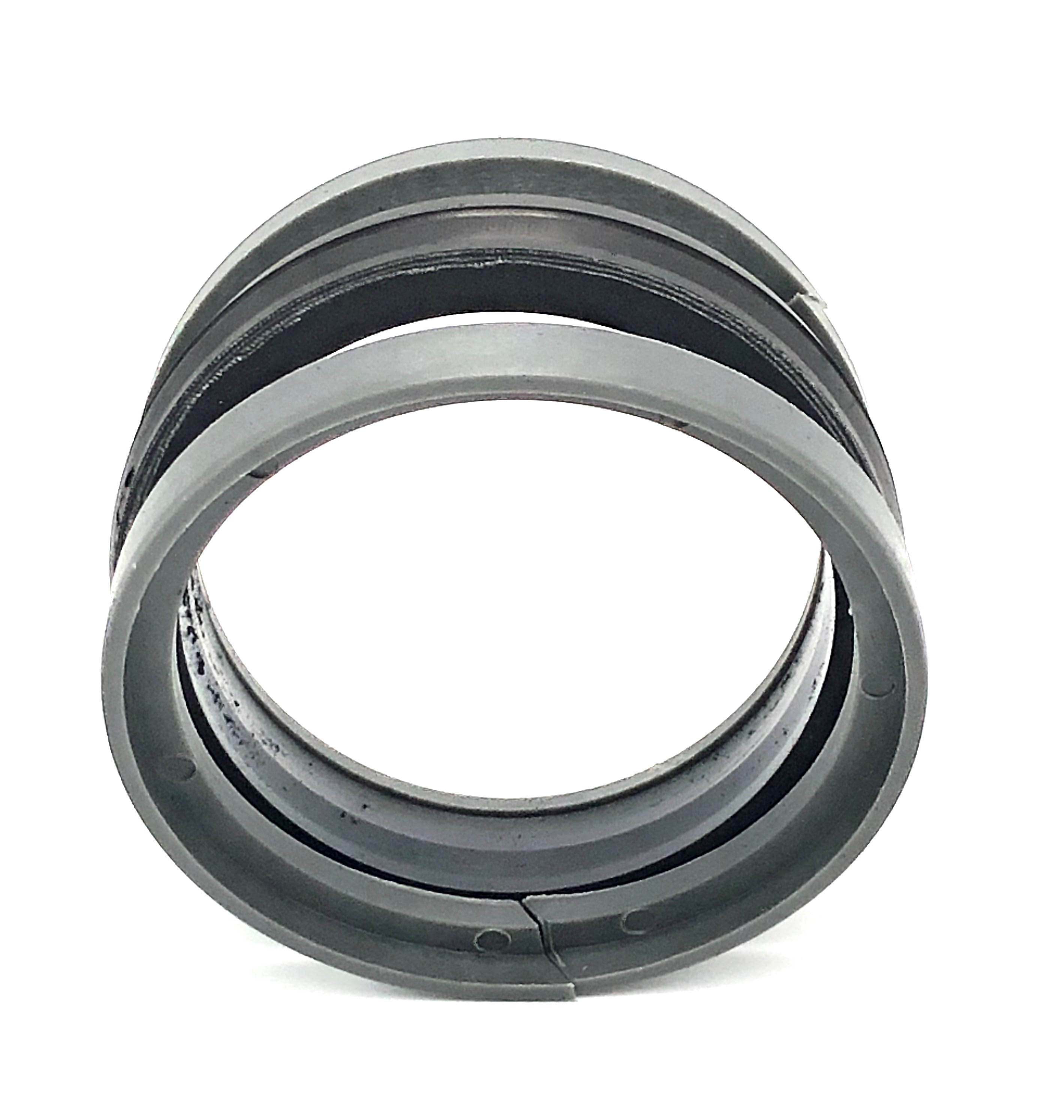

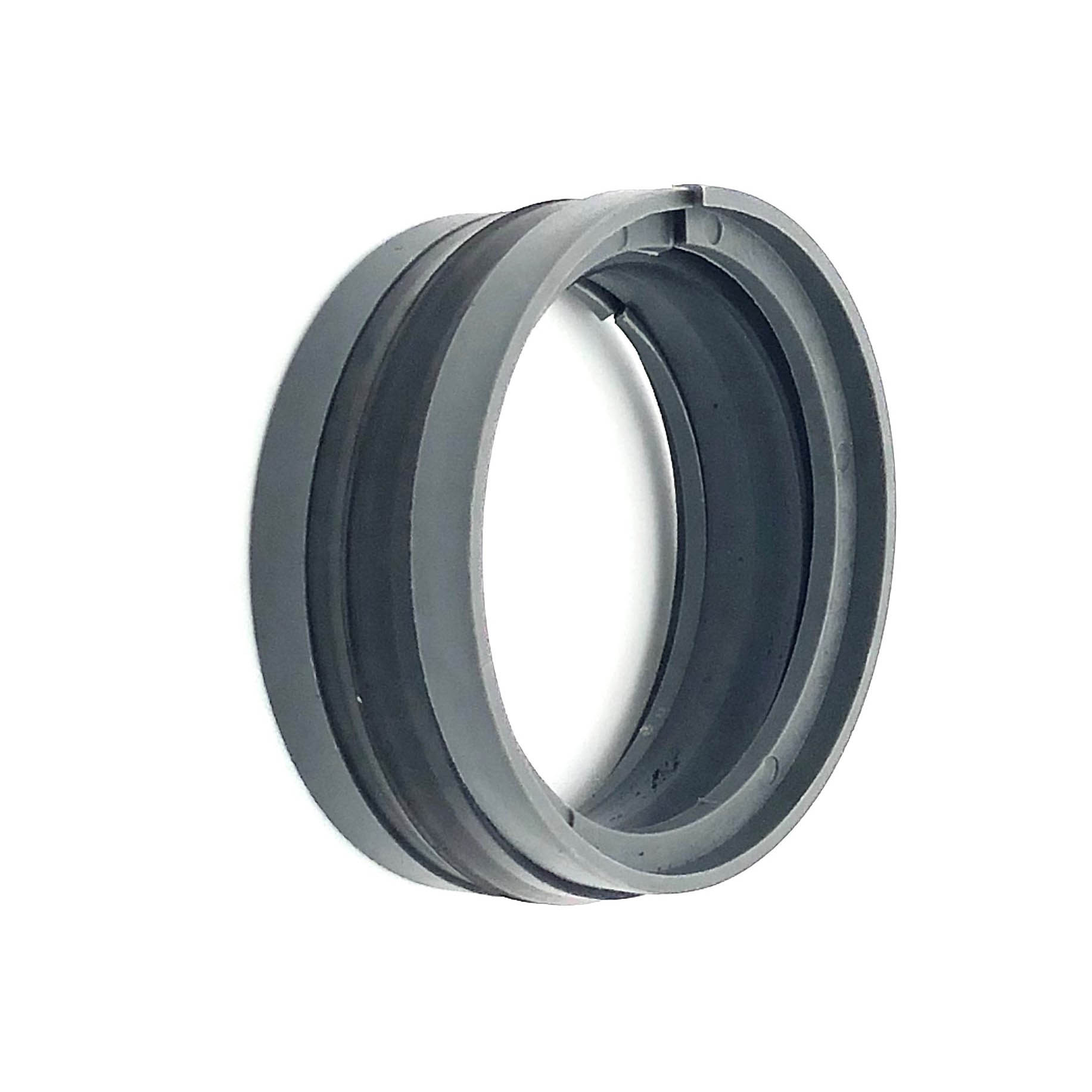

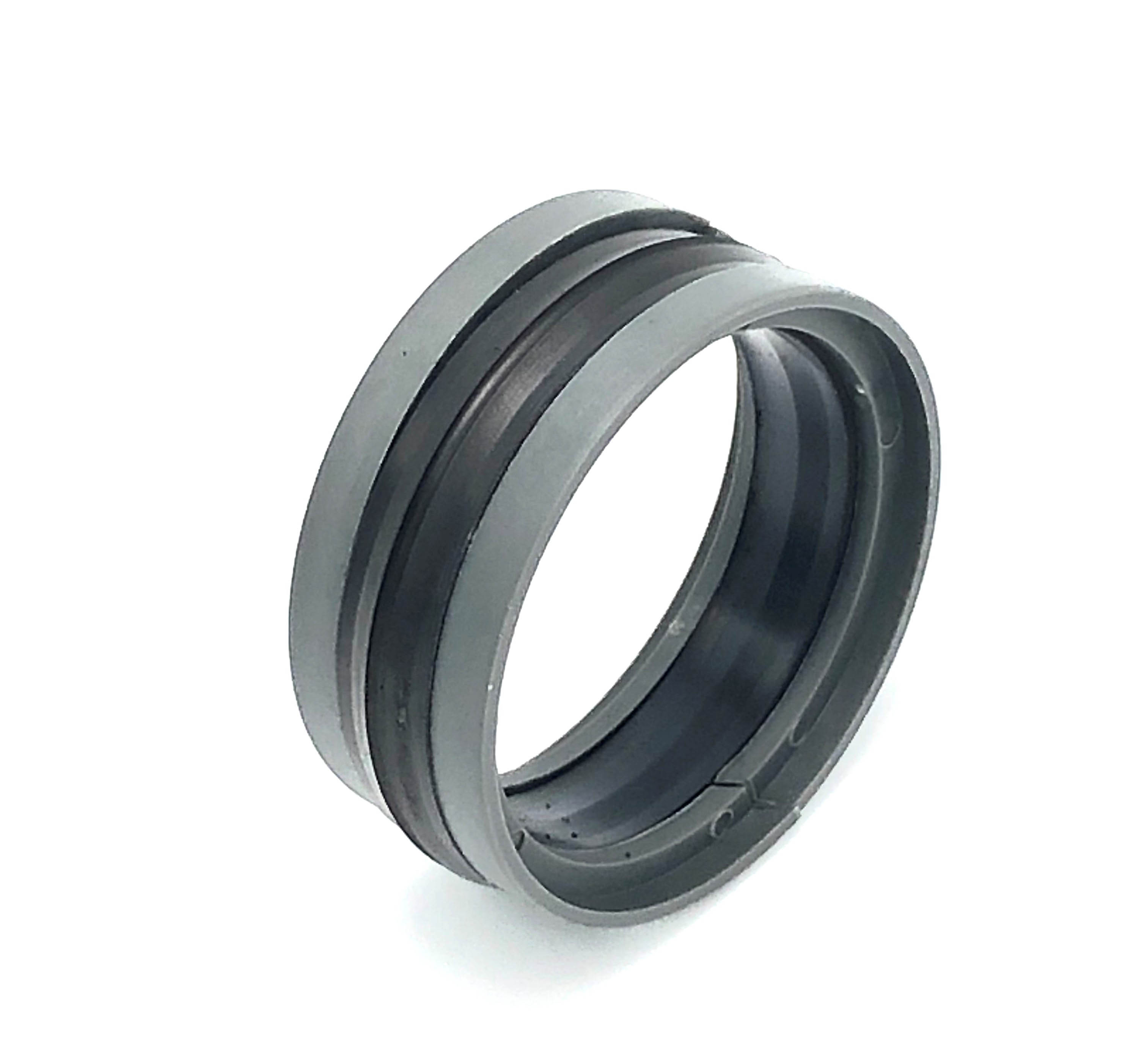

Описание поршневого уплотнения TPS-T

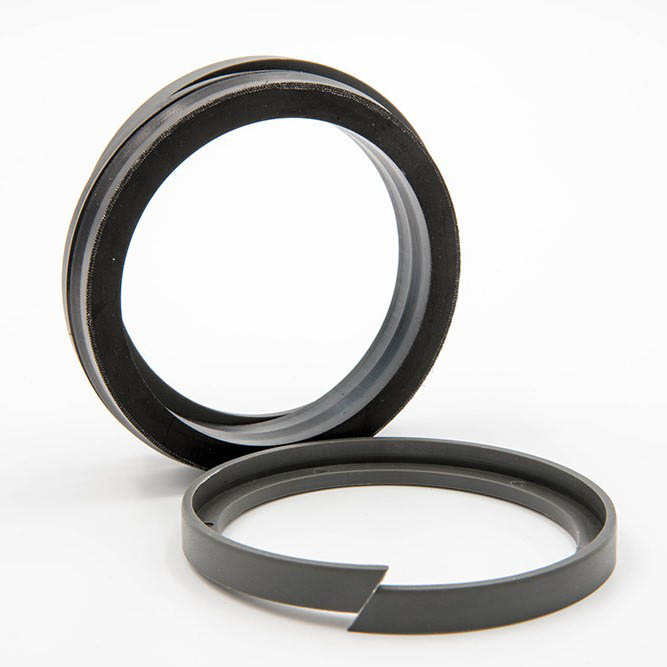

Поршневое уплотнение TPS-T применяется в гидравлических цилиндрах двустороннего действия и конструктивно является развитием серии TPM. В отличие от исполнения с центральным резиновым элементом, в профиле TPS-T основную функцию герметизации выполняет резинотканевое уплотнительное кольцо.
Резинотканевый материал сочетает эластичность каучуковой основы и повышенную механическую прочность армирующего слоя. За счет этого уплотнение лучше сохраняет форму под давлением, устойчивее к износу и может эффективнее работать по поверхностям с увеличенной шероховатостью, следами эксплуатации или умеренным износом.

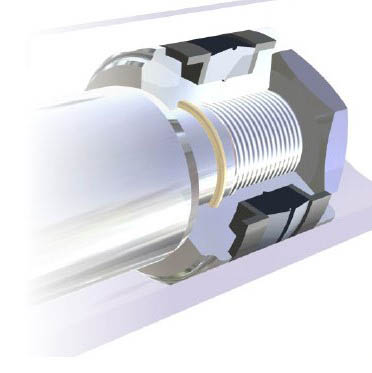

Боковые опорно-направляющие элементы стабилизируют положение поршня, воспринимают радиальные нагрузки и снижают риск перекоса в рабочем ходе. Такая схема обеспечивает надежную герметизацию при среднем и высоком давлении, хорошую устойчивость к экструзии и прогнозируемый ресурс в ремонтных и серийных гидроцилиндрах.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.8 м/с | -30°C…+110°C | до 40 МПа / 400 bar | гидроцилиндры двустороннего действия, стандартные условия, ремонтные узлы |
| FKM / Fabric / POM | до 0.8 м/с | -20°C…+200°C | до 40 МПа / 400 bar | повышенные температуры, специальные рабочие среды, тяжелые режимы эксплуатации |
| FKM / Fabric / POM / BR | до 0.5 м/с | -20°C…+100°C | до 40 МПа / 400 bar | узлы с повышенными требованиями к износостойкости и работе по неидеальным поверхностям |
Преимущества уплотнения TPS-T
- резинотканевый центральный элемент повышает износостойкость рабочей кромки
- стабильная герметизация в цилиндрах двустороннего действия
- улучшенная работа по поверхностям с умеренным износом и повышенной шероховатостью
- повышенная устойчивость к экструзии при рабочем давлении до 40 МПа
- опорно-направляющие элементы стабилизируют поршень и снижают боковые нагрузки
- доступны материалы для стандартных и высокотемпературных условий эксплуатации
Профили и аналоги
Обозначения профилей в группе TPS/T. Для замены сопоставьте размеры, материал и исполнение.
Сходные исполнения
Совпадают размеры и материал. Конструктивную совместимость проверим при подборе.
| Эскиз | Наименование / профиль | Артикул / код | d | D | H | L | ЦенаРозница / опт? | Наличие | Количество |
|---|---|---|---|---|---|---|---|---|---|
| Уплотнение поршня 65-53-20,5 DPS NBR/FABRIC/POMDPS · NBR/FABRIC/POM · TRELLEBORG SEALING SOLUTIONS I | DPS 6553Код: УП-00136727 | 53 | 65 | 20,5 | — | По запросу | Срок уточним | ||
| Уплотнение поршня 65-53-20,5 TPS/T NBR/FABRIC/POMTPS/T · NBR/FABRIC/POM · GUARNITEC SRL | TPS/T 255208Код: УП-00136728 | 53 | 65 | 20,5 | — | 1 567,64 ₽Опт / шт 2 612,74 ₽Розница / шт | Срок уточним |
