Поршневое уплотнение TPS-T для гидроцилиндров

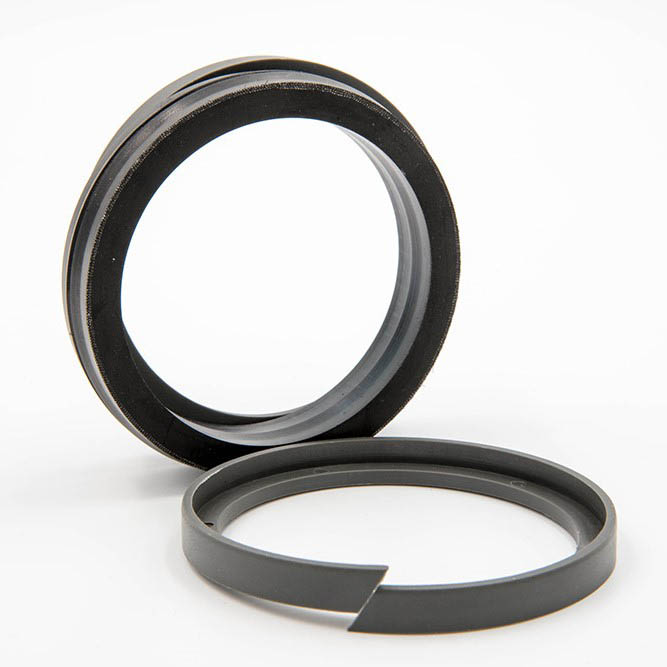

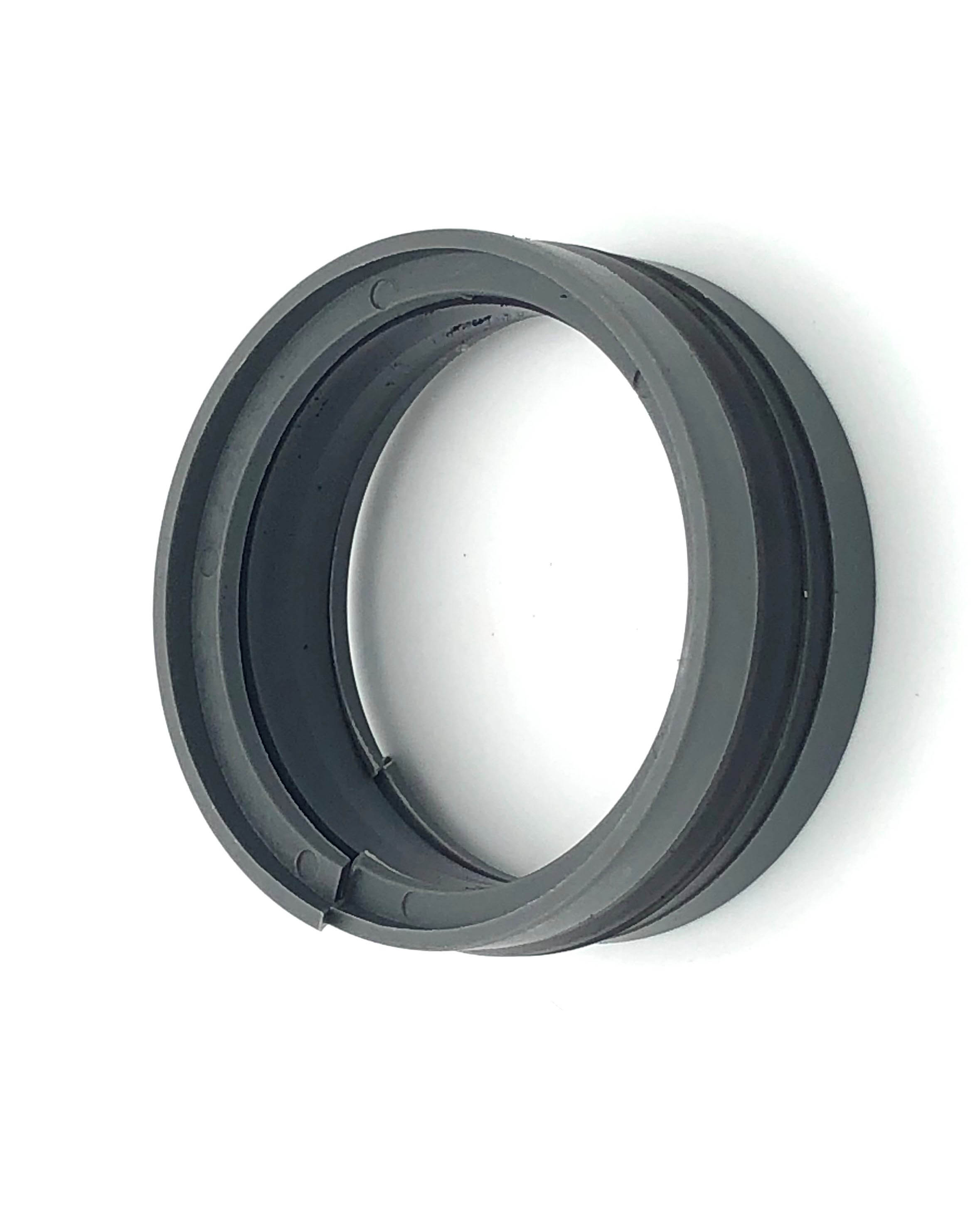

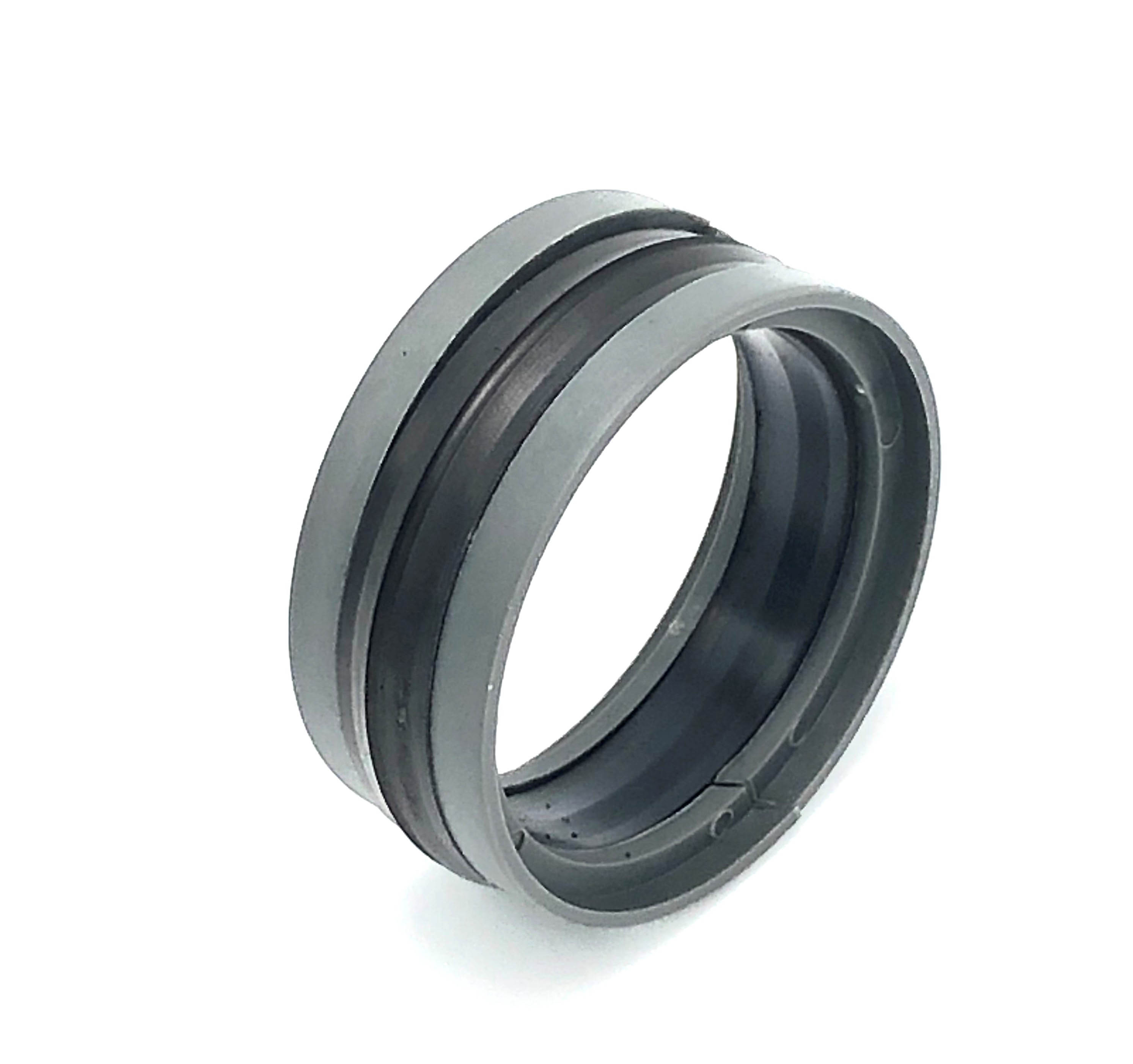

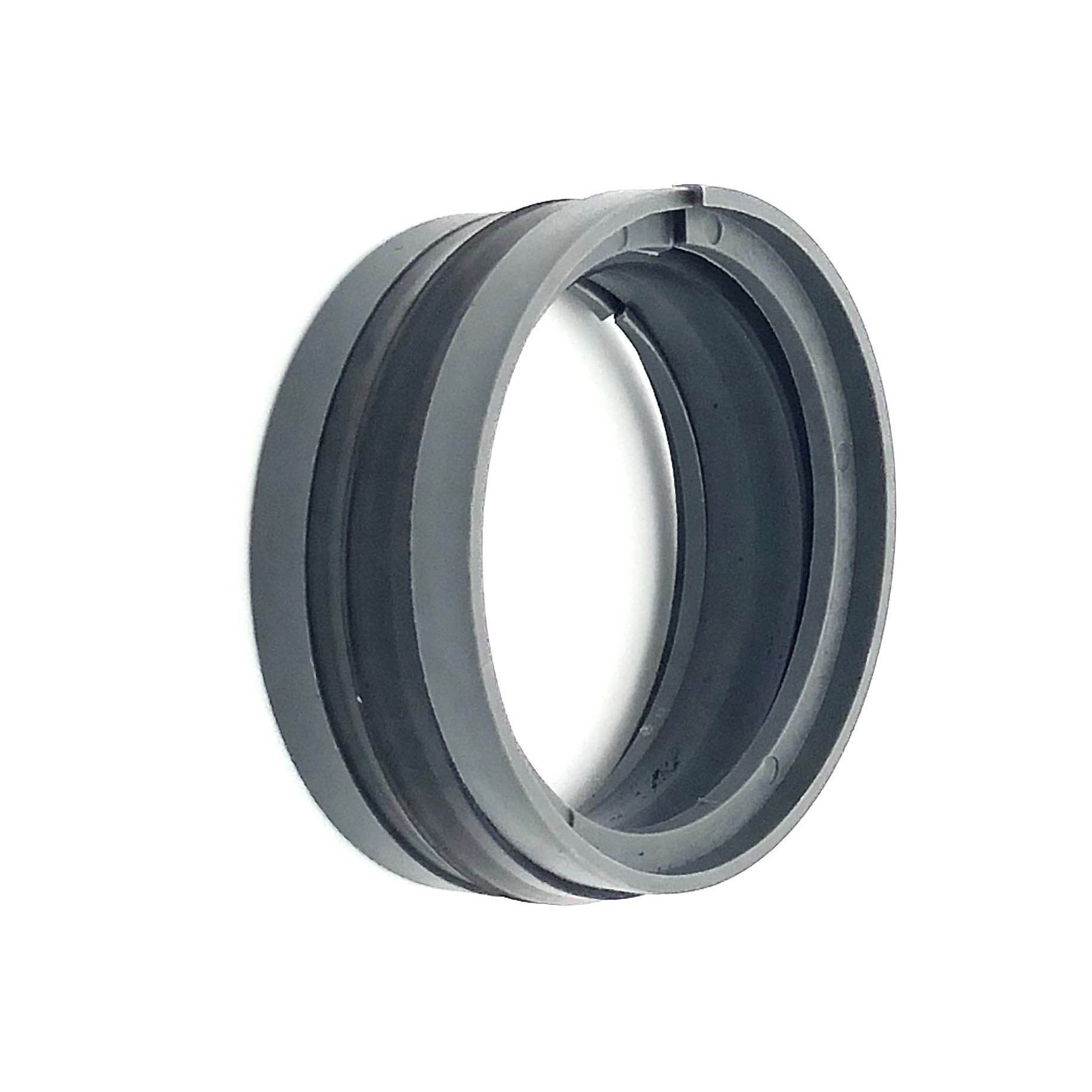

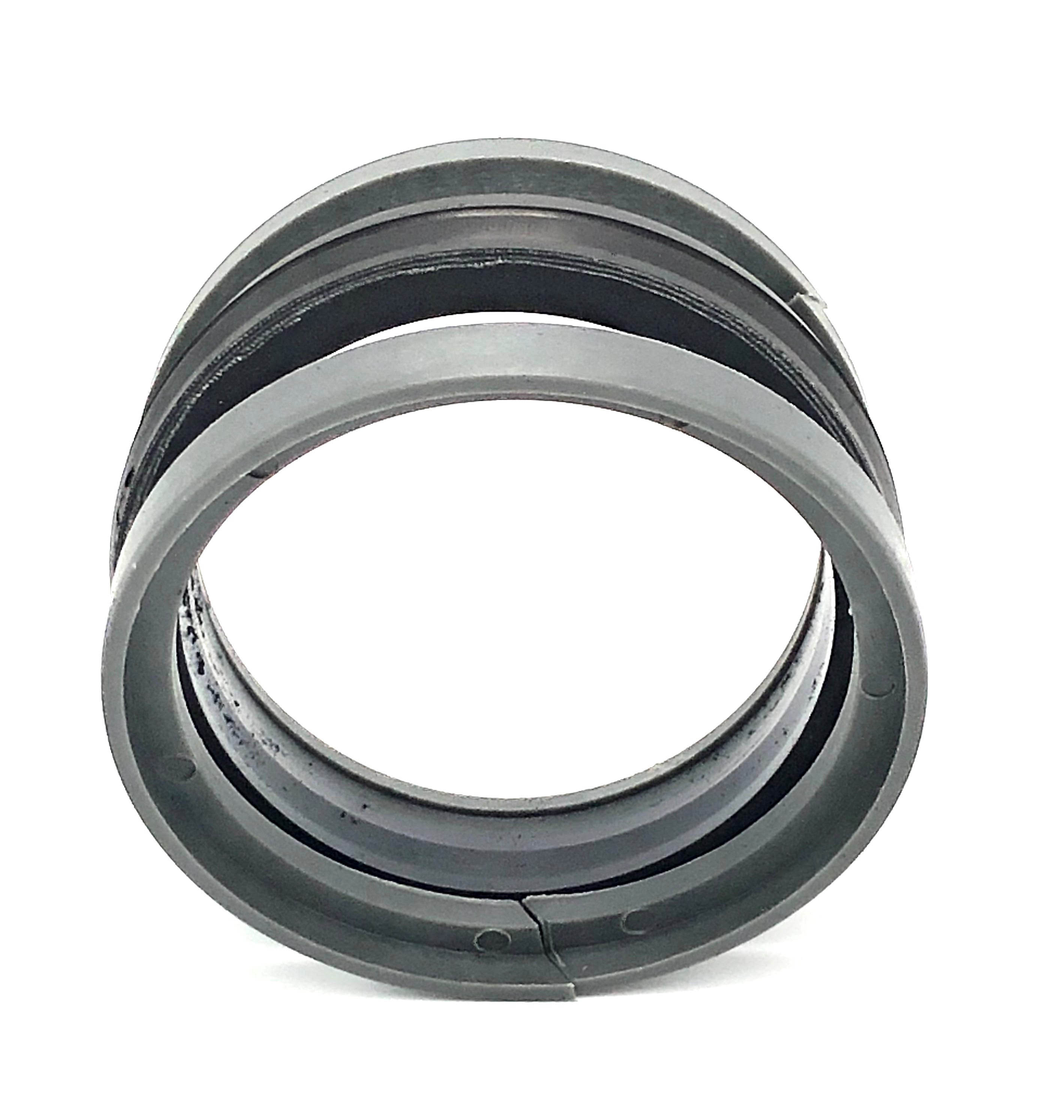

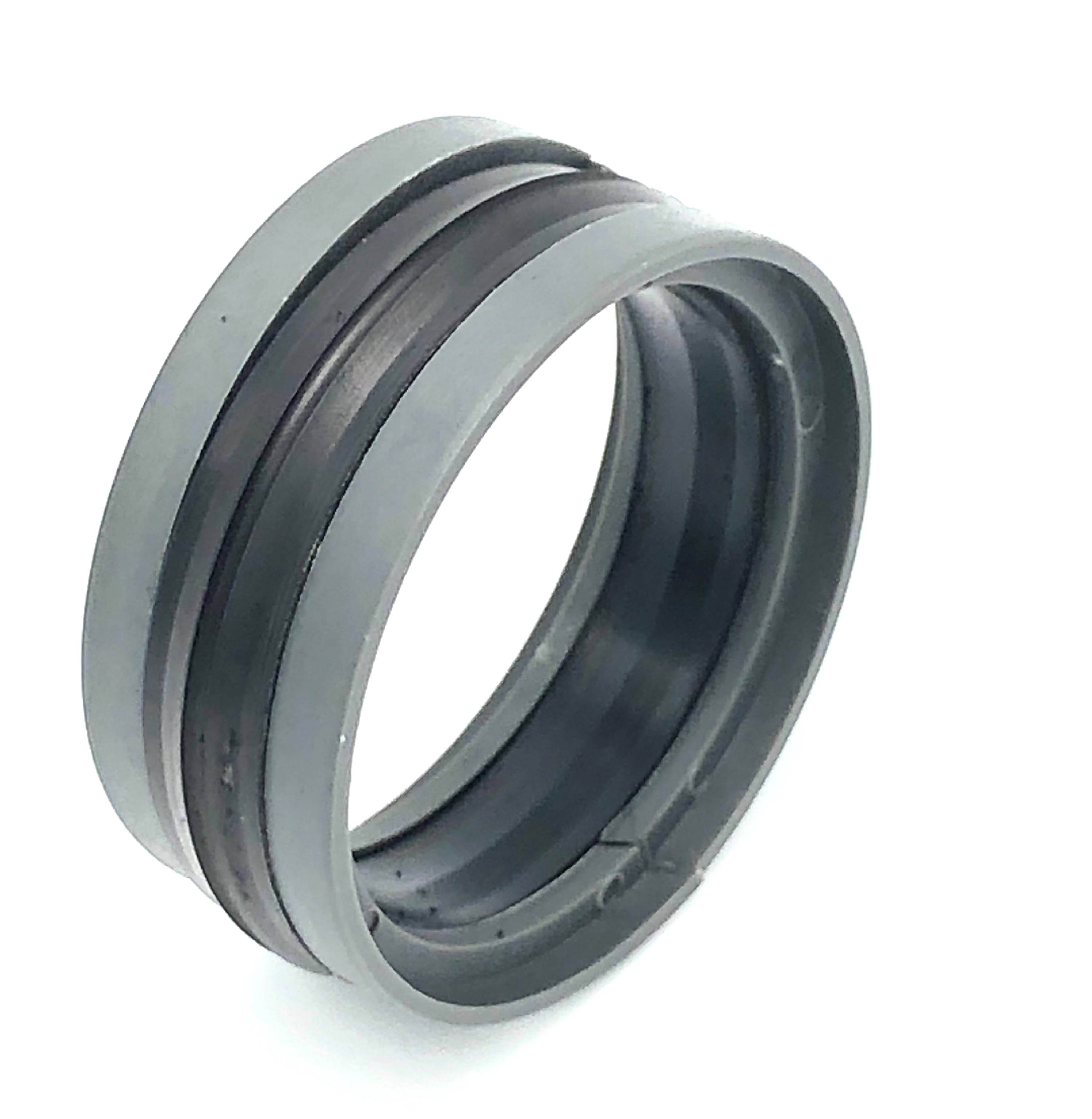

TPS-T — трехэлементное поршневое уплотнение двойного действия, разработанное как развитие профиля TPM с резинотканевым уплотняющим элементом для стабильной работы по изношенным поверхностям.
Описание поршневого уплотнения TPS-T
Поршневое уплотнение TPS-T применяется в гидравлических цилиндрах двустороннего действия и конструктивно является развитием серии TPM. В отличие от исполнения с центральным резиновым элементом, в профиле TPS-T основную функцию герметизации выполняет резинотканевое уплотнительное кольцо.
Резинотканевый материал сочетает эластичность каучуковой основы и повышенную механическую прочность армирующего слоя. За счет этого уплотнение лучше сохраняет форму под давлением, устойчивее к износу и может эффективнее работать по поверхностям с увеличенной шероховатостью, следами эксплуатации или умеренным износом.

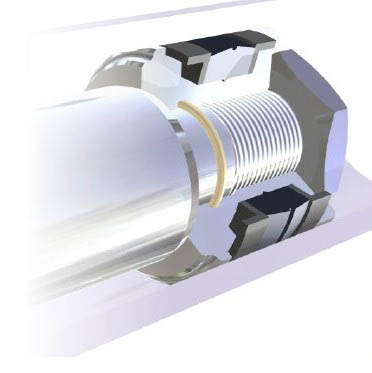

Боковые опорно-направляющие элементы стабилизируют положение поршня, воспринимают радиальные нагрузки и снижают риск перекоса в рабочем ходе. Такая схема обеспечивает надежную герметизацию при среднем и высоком давлении, хорошую устойчивость к экструзии и прогнозируемый ресурс в ремонтных и серийных гидроцилиндрах.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.8 м/с | -30°C…+110°C | до 40 МПа / 400 bar | гидроцилиндры двустороннего действия, стандартные условия, ремонтные узлы |
| FKM / Fabric / POM | до 0.8 м/с | -20°C…+200°C | до 40 МПа / 400 bar | повышенные температуры, специальные рабочие среды, тяжелые режимы эксплуатации |
| FKM / Fabric / POM / BR | до 0.5 м/с | -20°C…+100°C | до 40 МПа / 400 bar | узлы с повышенными требованиями к износостойкости и работе по неидеальным поверхностям |
Преимущества уплотнения TPS-T
- резинотканевый центральный элемент повышает износостойкость рабочей кромки
- стабильная герметизация в цилиндрах двустороннего действия
- улучшенная работа по поверхностям с умеренным износом и повышенной шероховатостью
- повышенная устойчивость к экструзии при рабочем давлении до 40 МПа
- опорно-направляющие элементы стабилизируют поршень и снижают боковые нагрузки
- доступны материалы для стандартных и высокотемпературных условий эксплуатации
Аналоги и взаимозаменяемость TPS-T

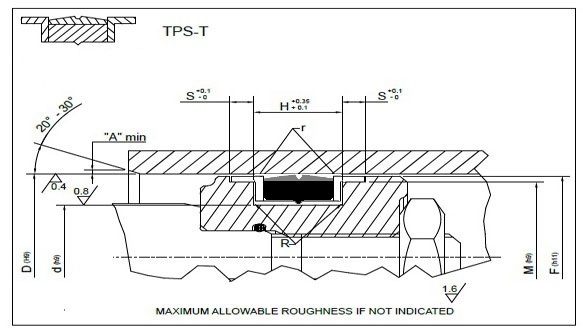

Профиль TPS-T подбирается как композитное поршневое уплотнение двойного действия при совпадении посадочных размеров, материала, давления, температуры и состояния рабочих поверхностей. При замене важно учитывать резинотканевое исполнение центрального элемента, требования к трению, износостойкости и устойчивости к экструзии.
