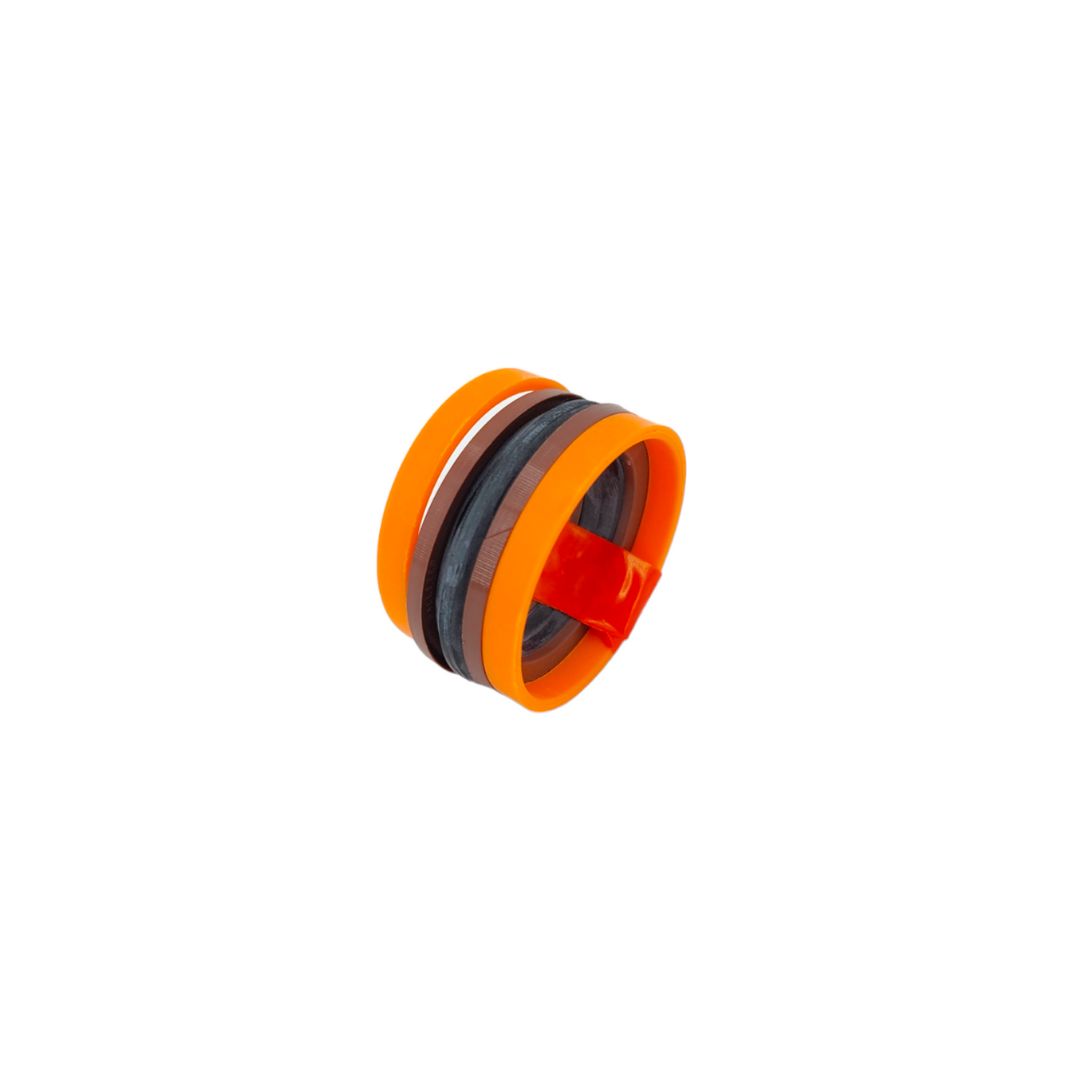

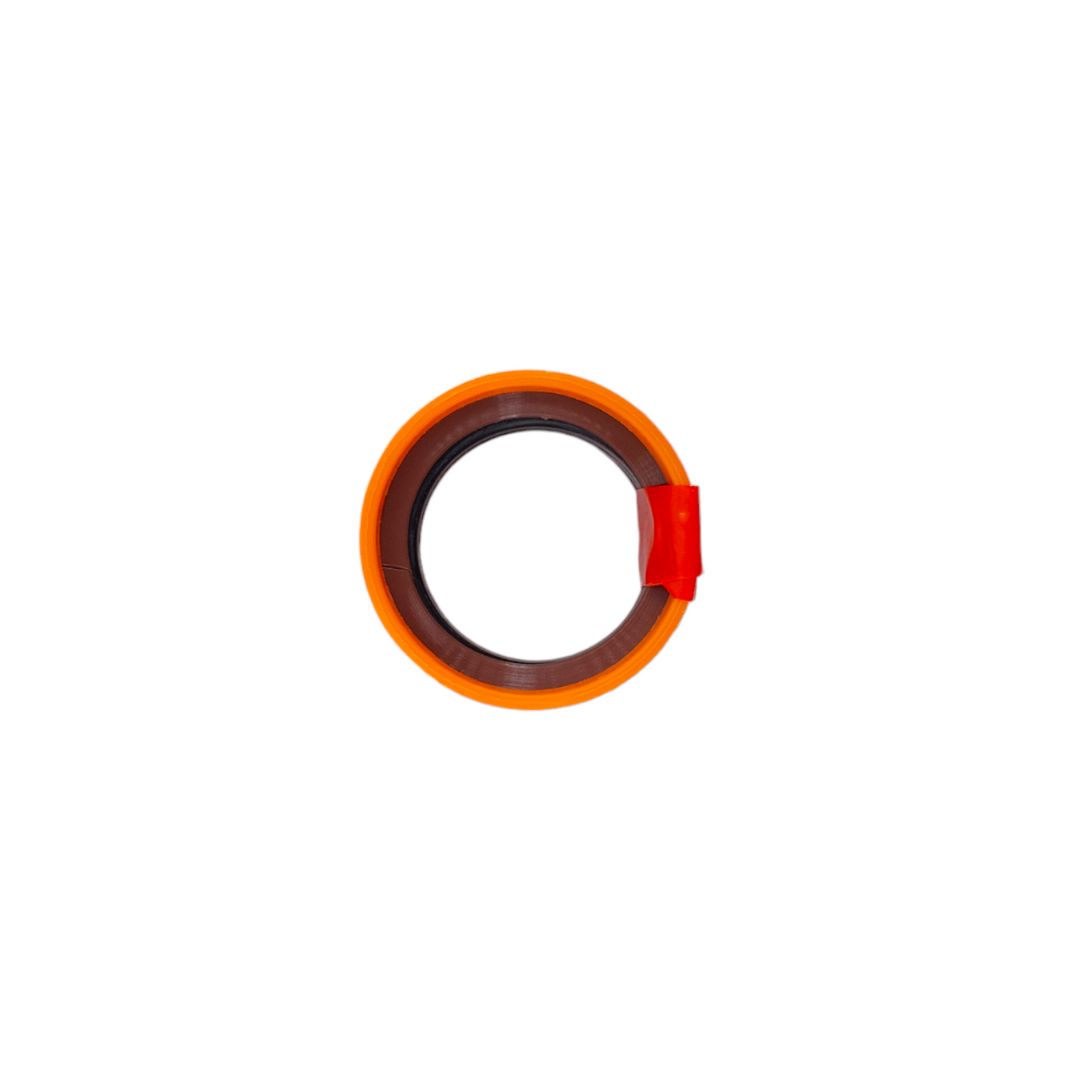

Уплотнение поршня 65-50-18 53 NBR/POM/TPE

Поршневое уплотнение 53 применяется в гидравлических цилиндрах двустороннего действия и рассчитано на работу в узлах среднего и повышенного давления. Профиль спроектирован производителем Hallite и по конструкционной логике близок к уплотнению TDE, но представляет собой более доработанное исполнение с оптимизированной работой уплотняющих, опорных и направляющих элементов.

Конструкция состоит из пяти элементов: центрального уплотняющего элемента из NBR, двух опорных антиэкструзионных колец из термопластичного материала и двух направляющих колец из ацетальной смолы. Такая схема обеспечивает стабильную герметизацию, защиту от выдавливания в рабочий зазор и корректное позиционирование поршня в цилиндре.

Центральный эластомерный элемент формирует основную зону уплотнения, а боковые опорные кольца ограничивают его деформацию при давлении до 50 МПа. Направляющие элементы воспринимают радиальные нагрузки, уменьшают риск перекоса и помогают сохранить равномерный контакт уплотнения с рабочей поверхностью цилиндра.

Уплотнение 53 подходит для землеройной, сельскохозяйственной, подъемной, промышленной техники и стандартных гидроцилиндров, где требуется простота монтажа, высокая стойкость к истиранию, устойчивость к экструзии и низкая остаточная деформация уплотнительного элемента.

• пятиэлементная конструкция для стабильной герметизации в обе стороны хода поршня
• разработано Hallite как доработанное решение, близкое по назначению к TDE
• центральный элемент из NBR обеспечивает надежное уплотнение и низкую остаточную деформацию
• антиэкструзионные кольца повышают устойчивость к выдавливанию при давлении до 50 МПа
• направляющие элементы из ацетальной смолы воспринимают радиальные нагрузки
• подходит для моноблочных и составных поршней гидроцилиндров
