Поршневое уплотнение 53 для гидроцилиндров
53 — пятиэлементное поршневое уплотнение двойного действия, разработанное Hallite как доработанное решение, близкое по конструкции к TDE, для моноблочных и составных поршней гидроцилиндров.
Описание поршневого уплотнения 53
Поршневое уплотнение 53 применяется в гидравлических цилиндрах двустороннего действия и рассчитано на работу в узлах среднего и повышенного давления. Профиль спроектирован производителем Hallite и по конструкционной логике близок к уплотнению TDE, но представляет собой более доработанное исполнение с оптимизированной работой уплотняющих, опорных и направляющих элементов.
Конструкция состоит из пяти элементов: центрального уплотняющего элемента из NBR, двух опорных антиэкструзионных колец из термопластичного материала и двух направляющих колец из ацетальной смолы. Такая схема обеспечивает стабильную герметизацию, защиту от выдавливания в рабочий зазор и корректное позиционирование поршня в цилиндре.
Центральный эластомерный элемент формирует основную зону уплотнения, а боковые опорные кольца ограничивают его деформацию при давлении до 50 МПа. Направляющие элементы воспринимают радиальные нагрузки, уменьшают риск перекоса и помогают сохранить равномерный контакт уплотнения с рабочей поверхностью цилиндра.
Уплотнение 53 подходит для землеройной, сельскохозяйственной, подъемной, промышленной техники и стандартных гидроцилиндров, где требуется простота монтажа, высокая стойкость к истиранию, устойчивость к экструзии и низкая остаточная деформация уплотнительного элемента.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM / TPE | до 0.5 м/с | -30°C…+100°C | до 50 МПа / 500 bar | моноблочные и составные поршни, гидроцилиндры двустороннего действия, мобильная и промышленная гидравлика |
Преимущества уплотнения 53
- пятиэлементная конструкция для стабильной герметизации в обе стороны хода поршня
- разработано Hallite как доработанное решение, близкое по назначению к TDE
- центральный элемент из NBR обеспечивает надежное уплотнение и низкую остаточную деформацию
- антиэкструзионные кольца повышают устойчивость к выдавливанию при давлении до 50 МПа
- направляющие элементы из ацетальной смолы воспринимают радиальные нагрузки
- подходит для моноблочных и составных поршней гидроцилиндров
Аналоги и взаимозаменяемость 53
Уплотнение 53 подбирается как пятиэлементное поршневое уплотнение двойного действия при совпадении посадочных размеров, давления, температуры, материала и конструкции поршневого узла. При замене важно учитывать наличие центрального эластомерного элемента, антиэкструзионных колец и направляющих элементов.

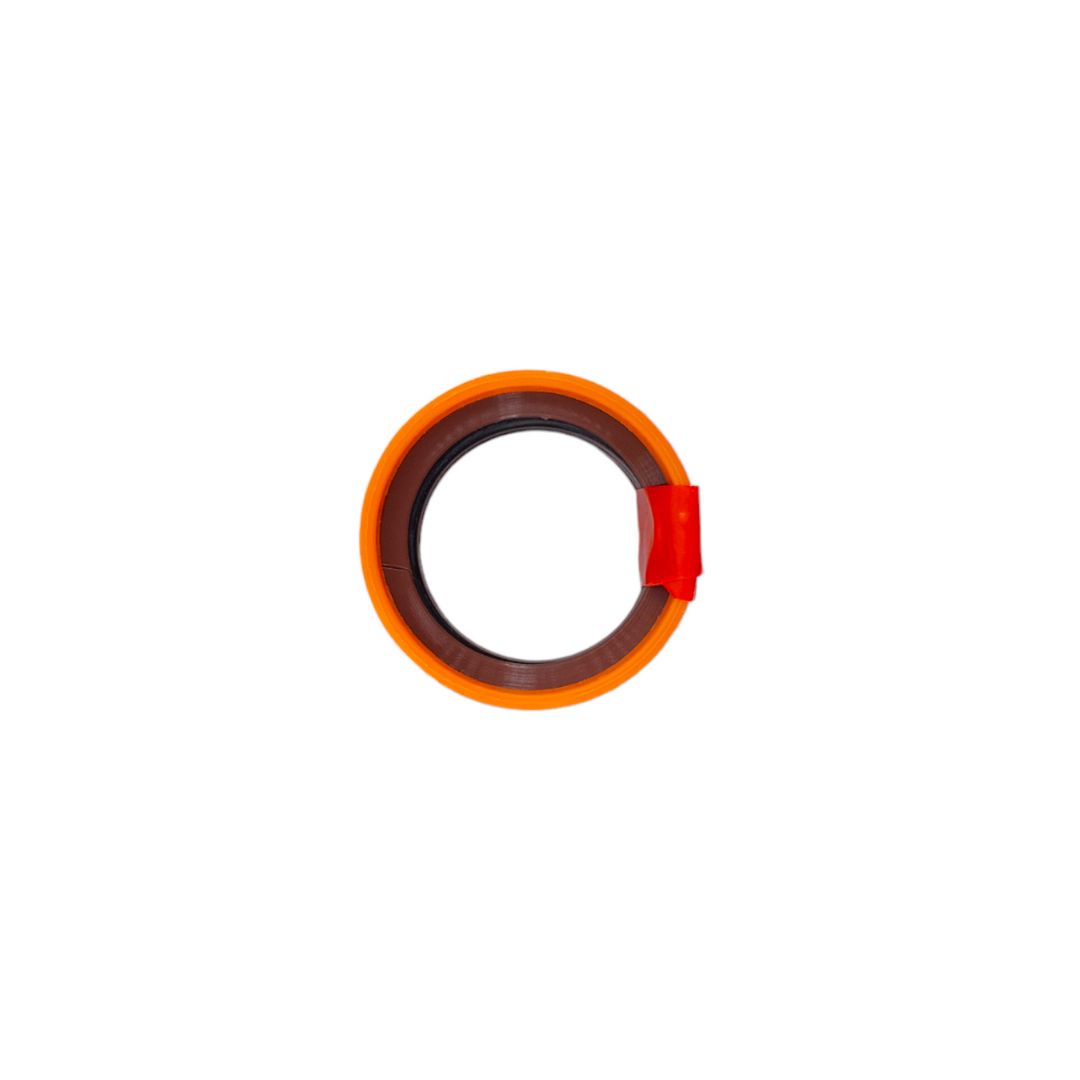

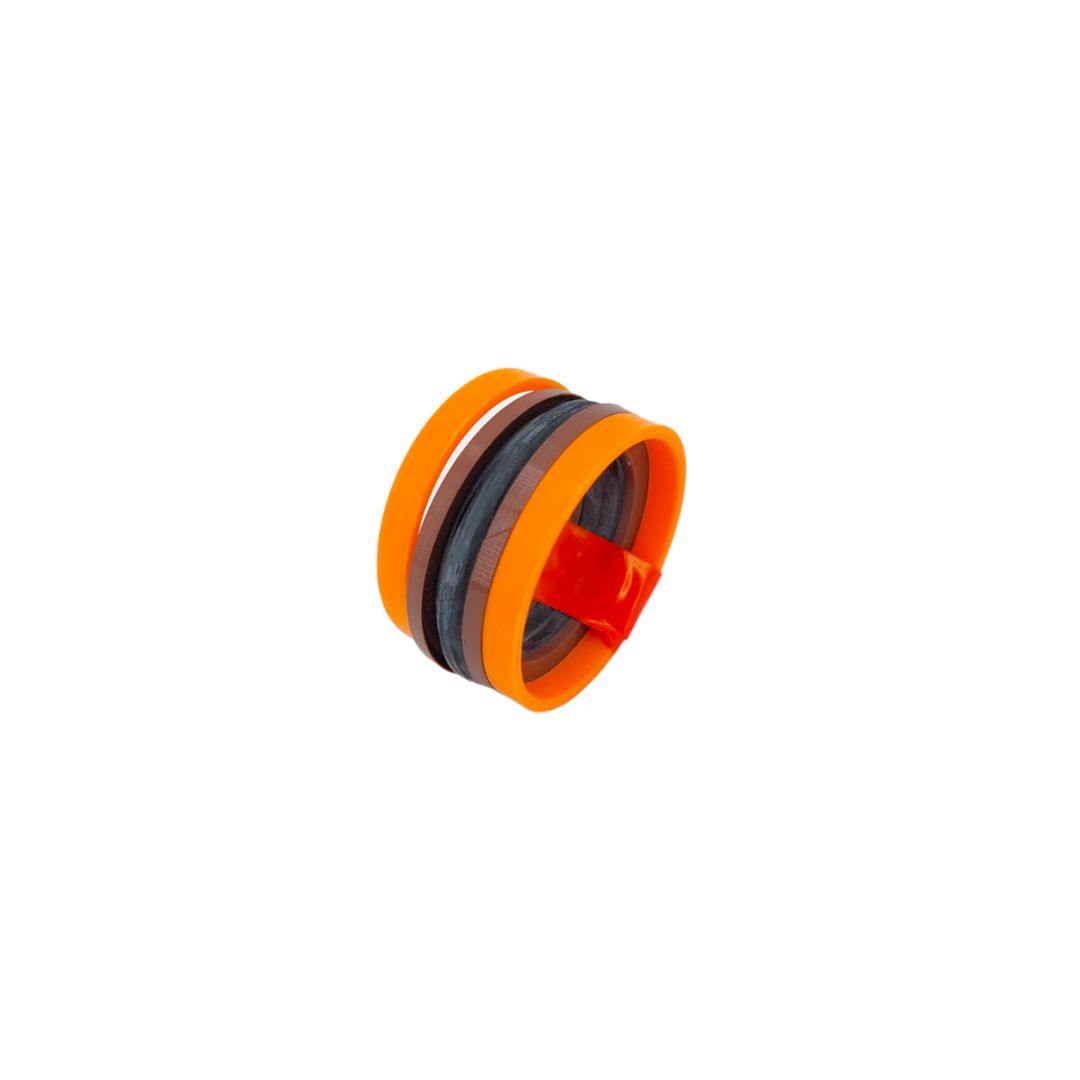

Фотографии и рендеры поршневое гидравлическое уплотнение 53

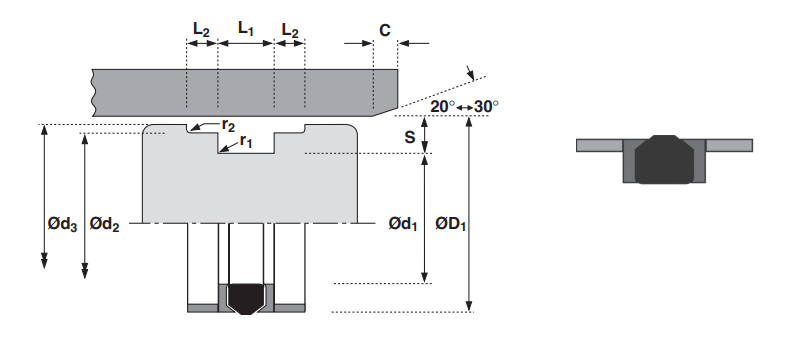

Фотографии и рендеры поршневого гидравлического уплотнения 53 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
