Уплотнение поршня 63,5-47,625-23,8 DPW/L NBR/FABRIC/POM
Код товара: УП-00133060 · Артикул: DPW/L 250187
Параметры изделия
- Профиль
- DPW/L
- ЕТО
- 58
- Назначение
- Гидравлика
- Материал
- NBR/FABRIC/POM
- Производитель
- CLARON HYDRAULIC SEALS LTD
- d, мм
- 47,625
- D, мм
- 63,5
- H, мм
- 23,8
Описание изделия
Уплотнение поршня 63,5-47,625-23,8 DPW/L NBR/FABRIC/POM. Изделие относится к группе 58 и имеет профиль DPW/L.
58 — усиленное трехэлементное поршневое уплотнение двойного действия с резинотканевым центральным элементом, рассчитанное на работу при давлении до 70 МПа / 700 bar.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

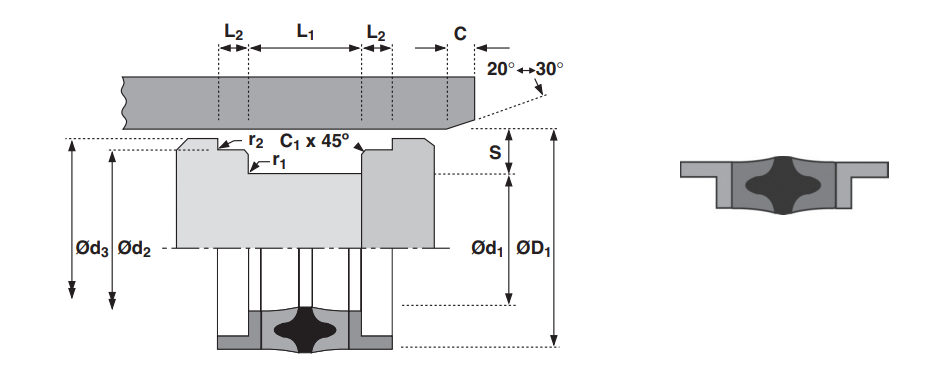

Описание поршневого уплотнения 58
Поршневое уплотнение 58 применяется в гидравлических цилиндрах двустороннего действия, где требуется повышенная стойкость к давлению, износу и выдавливанию в рабочий зазор. По назначению профиль близок к усиленным решениям для тяжелых условий, но отличается более компактной трехэлементной схемой.
Центральный уплотняющий элемент выполнен из резинотканевого материала. Такая конструкция сочетает эластичность каучуковой основы и механическую прочность тканевого армирования, поэтому профиль лучше сохраняет форму под нагрузкой и стабильнее работает при высоком давлении.
Боковые опорно-направляющие элементы защищают центральную часть от экструзии, воспринимают радиальные нагрузки и помогают удерживать поршень в цилиндре. За счет этого уплотнение 58 подходит для тяжелонагруженных гидроцилиндров, где обычные резиновые профили быстрее теряют ресурс.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+100°C | до 70 МПа / 700 bar | гидроцилиндры двустороннего действия, тяжелые нагрузки, промышленная и мобильная техника |
Преимущества уплотнения 58
- рассчитано на рабочее давление до 70 МПа / 700 bar
- резинотканевый центральный элемент повышает прочность и износостойкость
- лучше сохраняет геометрию под нагрузкой по сравнению с обычными резиновыми профилями
- боковые элементы защищают уплотнение от экструзии в рабочий зазор
- подходит для гидроцилиндров с тяжелыми и циклическими нагрузками
- компактная трехэлементная конструкция упрощает установку в посадочный узел
Профили и аналоги
Обозначения профилей в группе 58. Для замены сопоставьте размеры, материал и исполнение.
