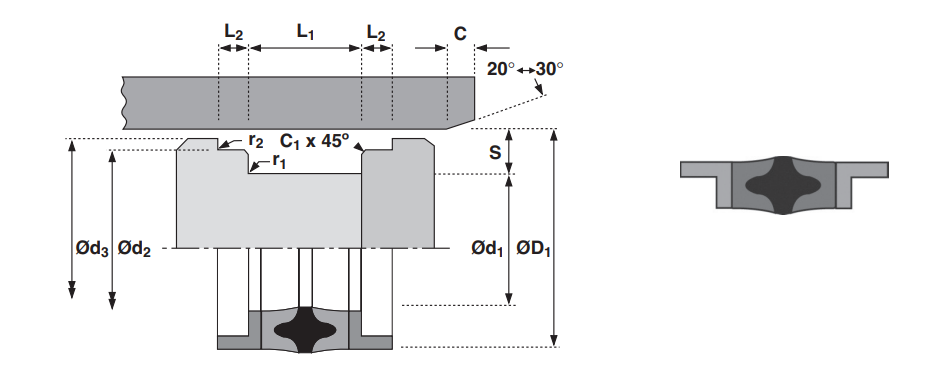

Поршневое уплотнение 58 для гидроцилиндров
58 — усиленное трехэлементное поршневое уплотнение двойного действия с резинотканевым центральным элементом, рассчитанное на работу при давлении до 70 МПа / 700 bar.
Описание поршневого уплотнения 58
Поршневое уплотнение 58 применяется в гидравлических цилиндрах двустороннего действия, где требуется повышенная стойкость к давлению, износу и выдавливанию в рабочий зазор. По назначению профиль близок к усиленным решениям для тяжелых условий, но отличается более компактной трехэлементной схемой.
Центральный уплотняющий элемент выполнен из резинотканевого материала. Такая конструкция сочетает эластичность каучуковой основы и механическую прочность тканевого армирования, поэтому профиль лучше сохраняет форму под нагрузкой и стабильнее работает при высоком давлении.
Боковые опорно-направляющие элементы защищают центральную часть от экструзии, воспринимают радиальные нагрузки и помогают удерживать поршень в цилиндре. За счет этого уплотнение 58 подходит для тяжелонагруженных гидроцилиндров, где обычные резиновые профили быстрее теряют ресурс.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+100°C | до 70 МПа / 700 bar | гидроцилиндры двустороннего действия, тяжелые нагрузки, промышленная и мобильная техника |
Преимущества уплотнения 58
- рассчитано на рабочее давление до 70 МПа / 700 bar
- резинотканевый центральный элемент повышает прочность и износостойкость
- лучше сохраняет геометрию под нагрузкой по сравнению с обычными резиновыми профилями
- боковые элементы защищают уплотнение от экструзии в рабочий зазор
- подходит для гидроцилиндров с тяжелыми и циклическими нагрузками
- компактная трехэлементная конструкция упрощает установку в посадочный узел
