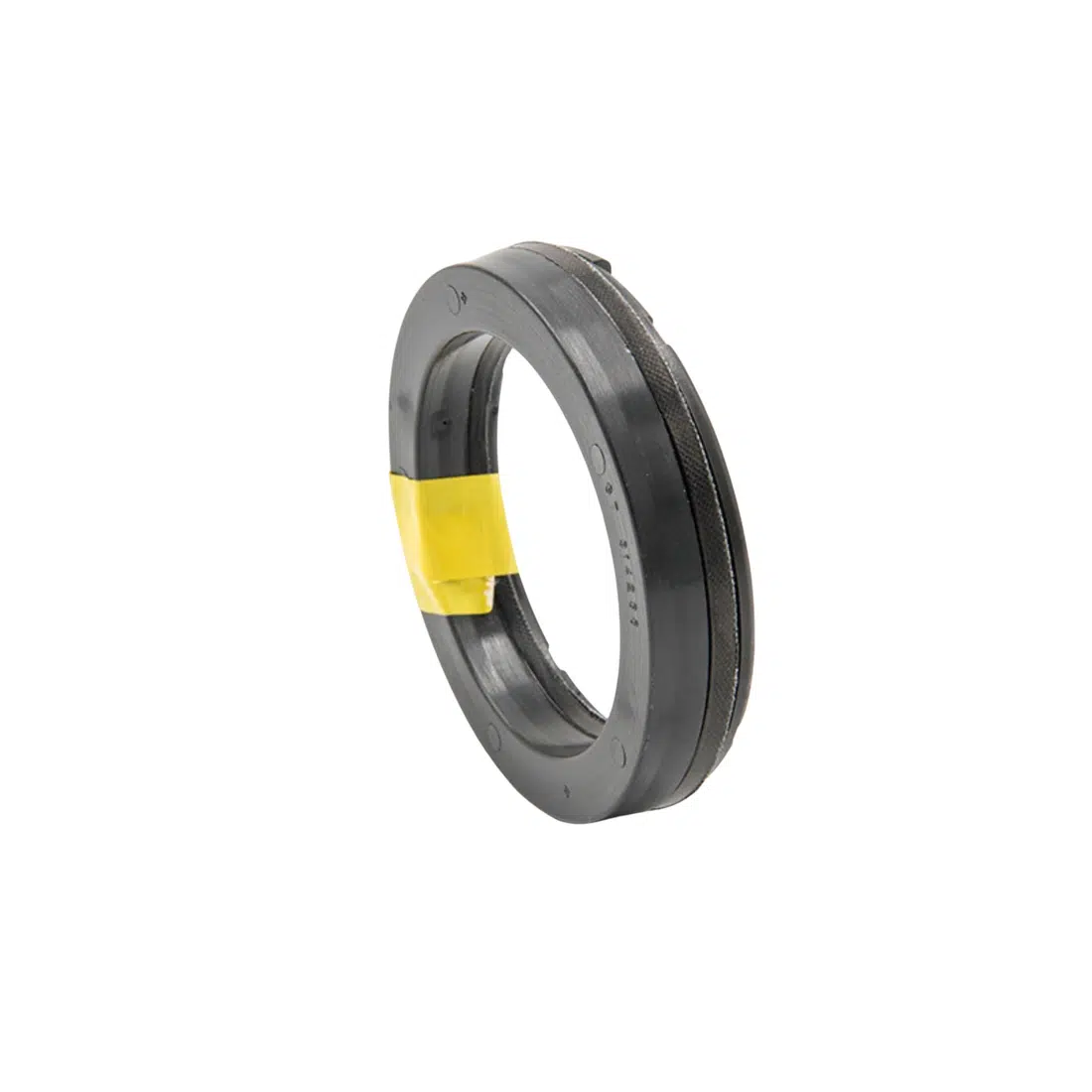

Уплотнение поршня 63-48-12,5/13 K03 VITON
Код товара: УП-00133437 · Артикул: K03-063 FKM
Параметры изделия
- Профиль
- K03
- ЕТО
- GT3
- Назначение
- Гидравлика
- Материал
- VITON
- Производитель
- KASTAS SEALING TECHNOLOGIES EU
- d, мм
- 48
- D, мм
- 63
- H, мм
- 12,5
- L, мм
- 13
Описание изделия
Уплотнение поршня 63-48-12,5/13 K03 VITON. Изделие относится к группе GT3 и имеет профиль K03.
GT3 — шевронное поршневое уплотнение двойного действия, применяемое в тяжелой гидравлике, прессовом оборудовании, металлургии и станочных гидроузлах.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.
Описание поршневого уплотнения GT3

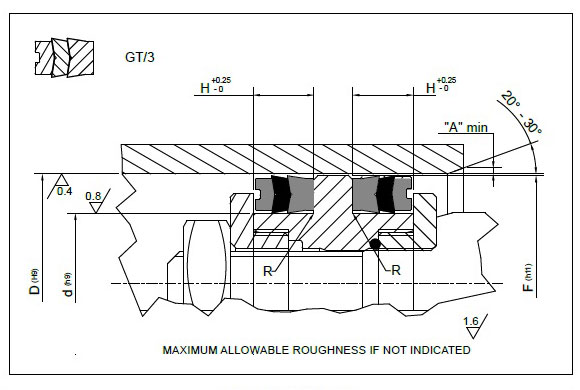

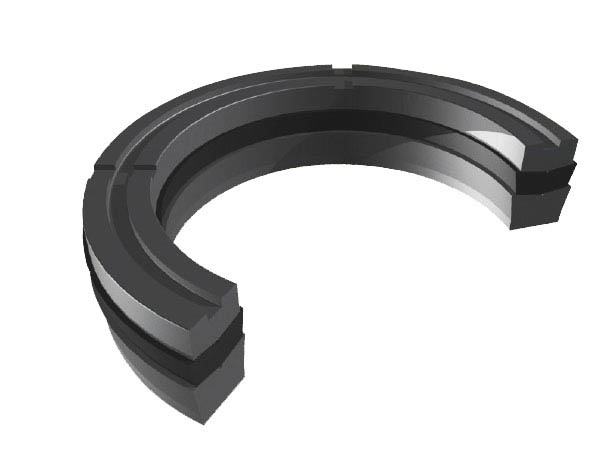

GT3 — шевронное поршневое уплотнение, выпускаемое итальянской компанией Guarnitec для гидроцилиндров двустороннего действия. Конструкция построена на комплекте V-образных колец, которые последовательно воспринимают давление и распределяют нагрузку по всей высоте уплотнительного пакета.
Основные рабочие элементы выполняются из резинотканевого материала. Такая структура сочетает эластичность эластомера и механическую прочность тканевого армирования, поэтому уплотнение устойчиво к истиранию, экструзии и деформации при высоких нагрузках.
Головная и замыкающая части комплекта выполняют опорную функцию, стабилизируют пакет в посадочной канавке и помогают равномерно передавать давление на шевронные кольца. На российском рынке подобные решения широко известны по шевронным манжетам ГОСТ 22704-77.
Уплотнения GT3 применяются в тяжелой промышленной гидравлике: гидравлических прессах, прокатном и металлургическом оборудовании, литейных машинах, станочной гидравлике, домкратах большой грузоподъемности и цилиндрах с высокими осевыми нагрузками.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+100°C | до 40 МПа / 400 bar | прессы, станочная гидравлика, тяжелые гидроцилиндры, металлургия |
| FKM / Fabric / POM | до 0.5 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературные узлы, специальные рабочие среды, тяжелые режимы |
Преимущества уплотнения GT3
- шевронная конструкция равномерно распределяет давление по уплотнительному пакету
- резинотканевые V-кольца устойчивы к истиранию и высоким механическим нагрузкам
- комплектная схема позволяет работать в тяжелой гидравлике и прессовом оборудовании
- головное и замыкающее кольца стабилизируют пакет в посадочном узле
- подходит для станочной гидравлики, металлургии, прессов и тяжелых цилиндров
- может рассматриваться как современный аналог шевронных манжет по ГОСТ 22704-77
Профили и аналоги
Обозначения профилей в группе GT3. Для замены сопоставьте размеры, материал и исполнение.
