Фотографии и рендеры поршневое гидравлическое уплотнение GT3

Фотографии и рендеры поршневого гидравлического уплотнения GT3 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

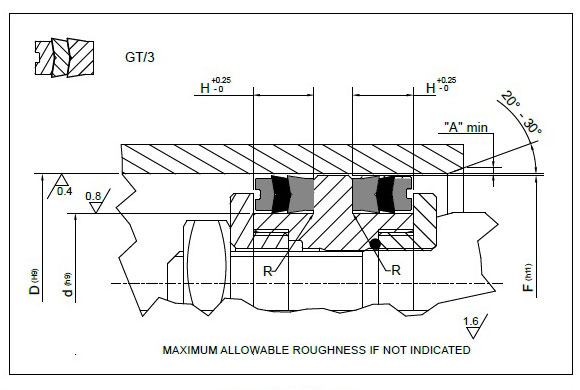

Поршневое гидравлическое уплотнение GT3, фото профиля

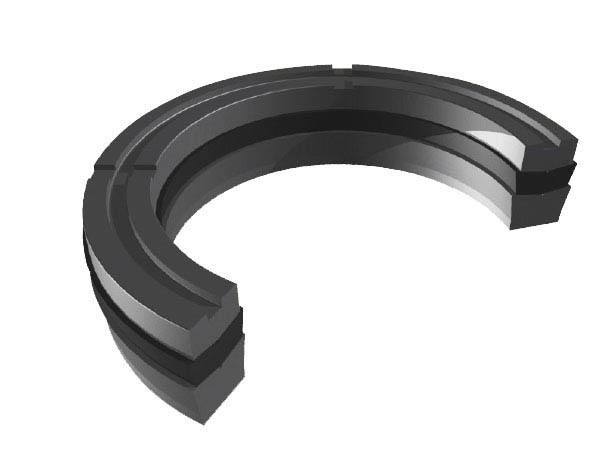

Поршневое гидравлическое уплотнение GT3, форма рабочих кромок

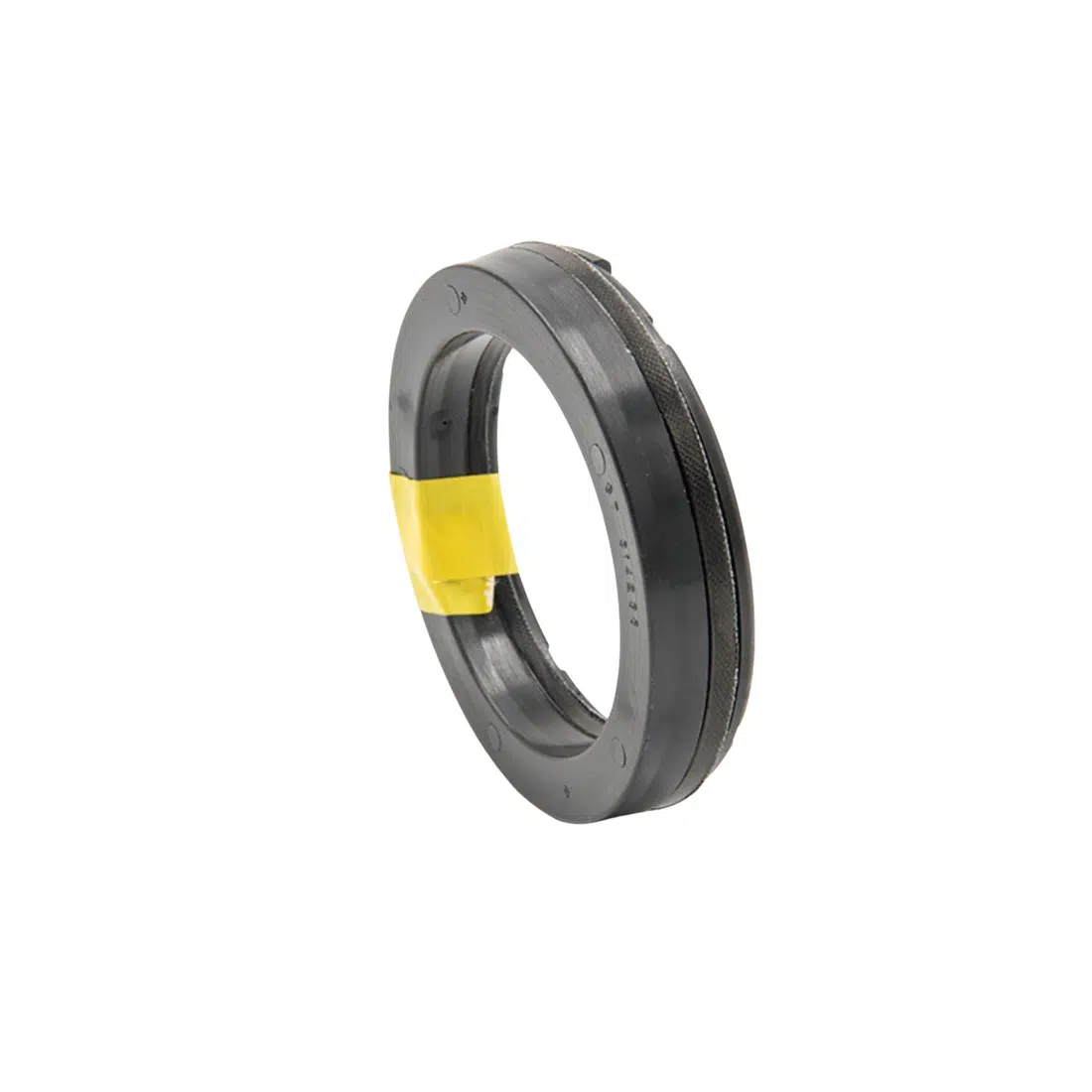

Поршневое гидравлическое уплотнение GT3, форма сечения

Размеры профиля GT-5

Техническая таблица размеров

d	D	H	Дополнительное обозначение	Артикул	Полное наименование
10	20	11	5003	078039	10x20x11 GT-5
12	25	14,35	5004	098047	12x25x14,35 GT-5
16	29	14,35	5006	114062	16x29x14,35 GT-5
20	30	21,5	5007	118078	20x30x21,5 GT-5
18	31	14,32	5008	122070	18x31x14,32 GT-5
20	31,5	17,5	5009	124078	20x31,5x17,5 GT-5
18	32	22,5	5009/2	125070	18x32x22,5 GT-5
20	32	17,5	5009/1	125078	20x32x17,5 GT-5
22	32	18,15	5010	125086	22x32x18,15 GT-5
20	33	14,35	5011	129078	20x33x14,35 GT-5
25	35	17,3	5012	137098	25x35x17,3 GT-5
20	36	24	5013	141078	20x36x24 GT-5
22	38	26	5014	149086/AI	22x38x26 GT-5
25	40	19,85	5015	157098	25x40x19,85 GT-5
30	40	21,8	5016	157118	30x40x21,8 GT-5
28	40	17	5016/1	157110	28x40x17 GT-5
25	42	25,4	5017	165098	25x42x25,4 GT-5
30	42	20	5017/1	165118	30x42x20 GT-5
32	42	17,3	5018	165125	32x42x17,3 GT-5
28	44	17,65	5019	173110	28x44x17,65 GT-5
25	45	25,4	5019/1	177098	25x45x25,4 GT-5
35	45	21,78	5020	177137	35x45x21,78 GT-5
30	45	22,2	5020/1	177118	30x45x22,2 GT-5
26	45	29,4	5021	177102	26x45x29,4 GT-5
35	47	17,5	5022	184137	35x47x17,5 GT-5
40	50	17,3	5023	196157	40x50x17,3 GT-5
35	50	22,5	5024	196137	35x50x22,5 GT-5
30	50	29,37	5025	196118	30x50x29,37 GT-5
34,92	50,8	24,21	5025/1	200137	34,92x50,8x24,21 GT-5
36	52	17,6	5026	204141	36x52x17,6 GT-5
45	55	17,5	5027	216177	45x55x17,5 GT-5
40	55	22,6	5028	216157	40x55x22,6 GT-5
39	55	25,4	5029	216153	39x55x25,4 GT-5
40	55	26,2	5030	216157	40x55x26,2 GT-5
38	55	28	5031	216149	38x55x28 GT-5
40	56	17,63	5032	220157	40x56x17,63 GT-5
40	60	30	5033	236157	40x60x30 GT-5
45	60	22,2	5034	236177	45x60x22,2 GT-5
48	60	25	5035	236188	48x60x25 GT-5
45	61	29	5035/1	240177	45x61x29 GT-5
48	62	22,22	5036	244188	48x62x22,22 GT-5
50	65	24,6	5037	255196	50x65x24,6 GT-5
45	65	28	5039	255177	45x65x28 GT-5
40	65	35,75	5040	255157	40x65x35,75 GT-5
50	65	24,6	5040/1	255196	50x65x24,6 GT-5
55	67	25	5041	263216	55x67x25 GT-5
51	69	28	5042	271200	51x69x28 GT-5
50	70	21,95	5043	275196/B	50x70x21,95 GT-5
55	70	26,5	5044	275216	55x70x26,5 GT-5
50	70	30	5045	275196	50x70x30 GT-5
52	72	38,5	5045/1	283204	52x72x38,5 GT-5
55	75	38,5	5046	295216	55x75x38,5 GT-5
60	75	19	5046/1	295236	60x75x19 GT-5
56	76	21,94	5047	299220	56x76x21,94 GT-5
51	76	17,5	5047/1	299200	51x76x17,5 GT-5
60	76	29	5048	299236	60x76x29 GT-5
65	77	21	5049	303255	65x77x21 GT-5
60	77	27	5050	303236	60x77x27 GT-5
65	80	26	5050/1	314255/AI	65x80x26 GT-5
64	80	25,8	5051	314251	64x80x25,8 GT-5
60	80	22	5051/1	314236/AI	60x80x22 GT-5
63,5	80	28	5052	314251	63,5x80x28 GT-5
60	80	32,15	5053	314236	60x80x32,15 GT-5
60	80	32,15	5053/1	314236	60x80x32,15 GT-5
63	83	21,94	5053/2	326248	63x83x21,94 GT-5
63	85	32	5055	334248	63x85x32 GT-5
65	85	29	5056	334255	65x85x29 GT-5
65	85	32	5056/1	334255/AI	65x85x32 GT-5
70	85	28	5057	334275	70x85x28 GT-5
70	90	22	5059	354275/B	70x90x22 GT-5
70	90	30	5060	354275	70x90x30 GT-5
75	90	22,5	5061	354295	75x90x22,5 GT-5
75	95	30	5062	374295	75x95x30 GT-5
80	95	17,5	5063	374314	80x95x17,5 GT-5
75	100	37,5	5064	393295	75x100x37,5 GT-5
80	100	30	5065	393314	80x100x30 GT-5
80	105	27,4	5066	413314	80x105x27,4 GT-5
85	105	30	5067	413334	85x105x30 GT-5
90	105	31,75	5068	413354	90x105x31,75 GT-5
90	110	25	5069	433354/1	90x110x25 GT-5
90	110	26,9	5069/1	433354/2	90x110x26,9 GT-5
90	110	30	5069/2	433354/3	90x110x30 GT-5
95	110	24	5070	433374	95x110x24 GT-5
85	115	40	5070/1	452334	85x115x40 GT-5
90	115	27,41	5071	452354	90x115x27,41 GT-5
95	115	32,15	5071/1	452374	95x115x32,15 GT-5
100	115	25,3	5072	452393	100x115x25,3 GT-5
90	120	42	5072/1	472354	90x120x42 GT-5
100	120	28	5073	472393	100x120x28 GT-5
105	120	25	5074	472413	105x120x25 GT-5
95	125	40	5074/1	492374	95x125x40 GT-5
100	125	27,4	5075	492393/B	100x125x27,4 GT-5
100	125	36,9	5076	492393	100x125x36,9 GT-5
105	125	29,76	5077	492413	105x125x29,76 GT-5
104	130	37	5078	511409	104x130x37 GT-5
110	130	30	5078/1	511433	110x130x30 GT-5
114	130	25,8	5079	511448	114x130x25,8 GT-5
110	132	36,5	5080	519433	110x132x36,5 GT-5
125	133	17,5	5080/1	523492	125x133x17,5 GT-5
110	135	41,5	5080/2	531433	110x135x41,5 GT-5
115	140	37,12	5082	551452	115x140x37,12 GT-5
120	140	30	5083	551472	120x140x30 GT-5
120	145	39,5	5083/2	570472	120x145x39,5 GT-5
125	145	29,6	5083/1	570492	125x145x29,6 GT-5
130	145	30	5083/3	570511	130x145x30 GT-5
120	150	44	5084	590472	120x150x44 GT-5
125	150	27,4	5085	590492	125x150x27,4 GT-5
130	150	29,76	5086	590511	130x150x29,76 GT-5
125	155	41	5086/1	610492	125x155x41 GT-5
130	155	40	5086/2	610511	130x155x40 GT-5
135	155	30,55	5087	610531	135x155x30,55 GT-5
140	160	28,5	5088	629551	140x160x28,5 GT-5
130	160	41,5	5088/1	629511	130x160x41,5 GT-5
140	165	41,95	5089	649551	140x165x41,95 GT-5
140	170	39	5090	669551	140x170x39 GT-5
145	170	38,1	5091	669570	145x170x38,1 GT-5
150	170	30,55	5092	669590	150x170x30,55 GT-5
158	173	25	5092/1	681622	158x173x25 GT-5
165	173	22,5	5093	681649	165x173x22,5 GT-5
154	175	29,44	5093/1	688606	154x175x29,44 GT-5
155	175	30	5093/2	688610	155x175x30 GT-5
160	175	26	5093/3	688629	160x175x26 GT-5
150	180	40	5094	708590	150x180x40 GT-5
152,3	180	45	5094/4	708599	152,3x180x45 GT-5
156	180	60	5094/2	708614	156x180x60 GT-5
160	180	30	5094/1	708629	160x180x30 GT-5
165	180	35	5094/3	708649	165x180x35 GT-5
157	182	30,25	5095	716618	157x182x30,25 GT-5
153	185	35,5	5095/1	728602	153x185x35,5 GT-5
155	185	47	5095/3	728610	155x185x47 GT-5
160	185	40	5095/2	728629	160x185x40 GT-5
160	190	33	5096	748629	160x190x33 GT-5
165	190	34	5096/1	748649	165x190x34 GT-5
165	195	40,46	5096/2	767649	165x195x40,46 GT-5
170	195	37,5	5097	767669	170x195x37,5 GT-5
175	200	42	5098	787688	175x200x42 GT-5
180	200	30	5098/1	787708	180x200x30 GT-5
187,13	200	21,74	5098/2	787737	187,13x200x21,74 GT-5
193	203	23	5098/3	799759	193x203x23 GT-5
185	205	28	5098/4	807728	185x205x28 GT-5
180	210	33	5099	826708	180x210x33 GT-5
185	210	24	5099/1	826728	185x210x24 GT-5
185	215	42,5	5099/2	846728	185x215x42,5 GT-5
190	215	36	5099/3	846748	190x215x36 GT-5
200	220	30	5100	866787	200x220x30 GT-5
195	225	49	5100/1	885767	195x225x49 GT-5
205	225	19,5	5101	885807	205x225x19,5 GT-5
200	230	32,97	5102	905787	200x230x32,97 GT-5
200	240	60	5102/1	944787	200x240x60 GT-5
203,2	234,95	57,2	5102/2	925800	203,2x234,95x57,2 GT-5
210	240	42,1	5103	944826	210x240x42,1 GT-5
220	240	30	5103/1	944866	220x240x30 GT-5
215	245	45	5103/2	964846	215x245x45 GT-5
220	250	52	5103/3	984866	220x250x52 GT-5
224	254	32,97	5104	1000881	224x254x32,97 GT-5
228,6	254	38,1	5104/1	1000900	228,6x254x38,1 GT-5
215	255	50	5104/2	1003846	215x255x50 GT-5
225	255	45	5104/3	1003885	225x255x45 GT-5
220	260	60	5104/4	1024866	220x260x60 GT-5
230	260	45	5104/5	1024905	230x260x45 GT-5
240	260	45	5104/6	1024944	240x260x45 GT-5
230	270	60	5104/7	1062905	230x270x60 GT-5
240	270	45	5105	1062944	240x270x45 GT-5
250	270	27	5105/1	1062984	250x270x27 GT-5
245	275	46	5105/2	1082964	245x275x46 GT-5
255	275	30	5105/3	10821003	255x275x30 GT-5
240	280	60	5105/4	1102944	240x280x60 GT-5
250	280	43	5105/5	1102984/1	250x280x43 GT-5
250	280	33	5106	1102984	250x280x33 GT-5
260	280	40	5106/1	11021023	260x280x40 GT-5
255	285	44	5106/2	11221003	255x285x44 GT-5
265	285	29	5106/3	11221043	265x285x29 GT-5
250	290	60	5106/4	1141984	250x290x60 GT-5
260	290	40,5	5106/5	11411024	260x290x40,5 GT-5
265	290	37,5	5106/6	11411043	265x290x37,5 GT-5
265	295	40	5106/7	11611043	265x295x40 GT-5
260	300	54	5106/8	11811024	260x300x54 GT-5
270	300	46	5106/9	11811062	270x300x46 GT-5
275	305	46	5106/10	12001082	275x305x46 GT-5
288,92	307,97	28,57	5106/14	12121137	288,92x307,97x28,57 GT-5
270	310	60	5106/11	12201062	270x310x60 GT-5
280	310	50,5	5106/12	12201102	280x310x50,5 GT-5
280	315	38,45	5107	12401102	280x315x38,45 GT-5
285	315	40	5107/1	12401122	285x315x40 GT-5
280	320	57	5107/2	12591102	280x320x57 GT-5
290	320	50,8	5108	12591141	290x320x50,8 GT-5
300	320	32	5108/1	12591181	300x320x32 GT-5
285	325	60	5108/2	12791122	285x325x60 GT-5
295	325	46	5108/3	12791161	295x325x46 GT-5
290	330	54	5108/4	12991141	290x330x54 GT-5
300	330	44	5108/5	12991181	300x330x44 GT-5
310	330	30	5109	12991220	310x330x30 GT-5
300	340	54	5109/1	13381181	300x340x54 GT-5
310	340	46	5109/2	13381220	310x340x46 GT-5
315	345	52	5109/3	13581240	315x345x52 GT-5
310	350	60	5109/4	13771220	310x350x60 GT-5
313	350	46	5109/5	13771232	313x350x46 GT-5
315	350	38,45	5110	13771240	315x350x38,45 GT-5
317	350	46	5110/1	13771248	317x350x46 GT-5
320	350	50,8	5110/2	13771259	320x350x50,8 GT-5
315	355	50	5110/3	13971240	315x355x50 GT-5
325	355	46	5110/4	13971279	325x355x46 GT-5
320	360	54	5110/5	14171259	320x360x54 GT-5
320	365	55	5111	14371259	320x365x55 GT-5
325	365	56	5111/1	14371279	325x365x56 GT-5
330	370	60	5111/2	14561299	330x370x60 GT-5
340	370	46	5111/3	14561338	340x370x46 GT-5
340	380	60	5112	14961338	340x380x60 GT-5
350	380	46	5112/1	14961377	350x380x46 GT-5
355	381	42	5112/2	15001397	355x381x42 GT-5
350	390	60	5113	15351377	350x390x60 GT-5
360	390	50,8	5113/1	15311269	360x390x50,8 GT-5
369	400	45	5114	15741452	369x400x45 GT-5
375	405	46	5114/1	15941476	375x405x46 GT-5
380	420	60	5114/2	16531496	380x420x60 GT-5
384	420	51	5114/3	16531511	384x420x51 GT-5
390	420	50	5114/4	16531531	390x420x50 GT-5
390	430	60	5114/5	16921531	390x430x60 GT-5
400	430	48	5114/6	16921574	400x430x48 GT-5
380	440	85	5114/7	17321496	380x440x85 GT-5
400	440	54	5115	17321574	400x440x54 GT-5
400	450	75	5115/1	17711574	400x450x75 GT-5
410	450	60	5115/2	17711614	410x450x60 GT-5
416	450	50	5116	17711637	416x450x50 GT-5
420	450	46	5116/1	17711653	420x450x46 GT-5
420	460	52	5116/2	18111653	420x460x52 GT-5
420	460	65	5116/3	18111653/1	420x460x65 GT-5
430	464	49	5116/4	18261692	430x464x49 GT-5
425	465	60	5116/5	18301673	425x465x60 GT-5
445	475	46	5116/6	18701751	445x475x46 GT-5
440	480	59	5116/7	18891732	440x480x59 GT-5
446	485	50	5116/8	19091755	446x485x50 GT-5
450	490	60	5116/9	19291771	450x490x60 GT-5
460	492	50	5116/10	19371811	460x492x50 GT-5
450	500	75	5116/11	19681771	450x500x75 GT-5
460	500	60	5116/12	19681822	460x500x60 GT-5
463	500	55	5117	19681822	463x500x55 GT-5
470	500	46	5117/1	19681850	470x500x46 GT-5
472	503	45	5117/2	19801858	472x503x45 GT-5
460	510	75	5117/3	20071811	460x510x75 GT-5
480	510	46	5117/4	20071889	480x510x46 GT-5
480	520	60	5117/5	20471889	480x520x60 GT-5
490	530	60	5117/6	20861929	490x530x60 GT-5
500	540	60	5117/7	21251968	500x540x60 GT-5
508	540	47	5117/8	21252000	508x540x47 GT-5
505	545	60	5118	21451988	505x545x60 GT-5
500	550	75	5118/1	21651968	500x550x75 GT-5
520	550	46	5118/2	21652047	520x550x46 GT-5
510	560	75	5118/3	22042007	510x560x75 GT-5
520	560	60	5118/4	22042047	520x560x60 GT-5
530	568,5	60	5118/5	22382086	530x568,5x60 GT-5
520	570	75	5118/6	22442047	520x570x75 GT-5
550	590	60	5118/7	23222165	550x590x60 GT-5
547	592	66	5118/8	23302153	547x592x66 GT-5
565	595	43	5118/9	23422224	565x595x43 GT-5
560	600	57	5118/10	23622204	560x600x57 GT-5
575	615	60	5118/11	24212263	575x615x60 GT-5
580	620	60	5118/12	24402283	580x620x60 GT-5
580	630	64	5118/13	24802283	580x630x64 GT-5
590	630	60	5118/14	24802322	590x630x60 GT-5
600	640	60	5118/15	25192362	600x640x60 GT-5
609,6	647,2	53,5	5118/16	25482400	609,6x647,2x53,5 GT-5
600	650	75	5118/17	25592362	600x650x75 GT-5
610	650	60	5118/18	25592401	610x650x60 GT-5
620	650	44	5118/19	25592480	620x650x44 GT-5
630	670	60	5118/20	26372480	630x670x60 GT-5
630	680	173	5118/21	26772480	630x680x173 GT-5
660	700	60	5119	27542598	660x700x60 GT-5
665	705	60	5119/1	27752618	665x705x60 GT-5
670	720	75	5119/2	28342637	670x720x75 GT-5
680	720	60	5119/3	28342677	680x720x60 GT-5
700	738	64	5119/4	29052754	700x738x64 GT-5
700	740	60	5119/5	29132754	700x740x60 GT-5
696	742	78	5119/6	29212740	696x742x78 GT-5
700	742	60	5119/7	29212754	700x742x60 GT-5
697	747	75	5119/8	29402744	697x747x75 GT-5
700	750	75	5120	29532756	700x750x75 GT-5
698	755	75	5120/1	29722748	698x755x75 GT-5
761	802	70	5120/2	31572996	761x802x70 GT-5
800	840	60	5121	33063148	800x840x60 GT-5
800	850	75	5121/1	33463149	800x850x75 GT-5
820	870	75	5121/2	34253228	820x870x75 GT-5
850	892	62	5121/3	35113346	850x892x62 GT-5
860	900	60	5121/4	35433385	860x900x60 GT-5
860	910	75	5121/5	35823385	860x910x75 GT-5
900	950	75	5122	37383542	900x950x75 GT-5
940	990	70	5123	38973700	940x990x70 GT-5
950	1000	75	5123/1	39373738	950x1000x75 GT-5
971	1016	54	5124	40003822	971x1016x54 GT-5
970	1020	75	5125	40153818	970x1020x75 GT-5
36,27	1,78	2,4	517	—	36,27x1,78x2,4 GT-5
39,45	1,78	2,4	519	—	39,45x1,78x2,4 GT-5
79	1,78	2,4	532	—	79x1,78x2,4 GT-5
85,34	1,78	2,4	534	—	85,34x1,78x2,4 GT-5
91,7	1,78	2,4	536	—	91,7x1,78x2,4 GT-5
98,05	1,78	2,4	538	—	98,05x1,78x2,4 GT-5
104,4	1,78	2,4	540	—	104,4x1,78x2,4 GT-5
110,74	1,78	2,4	542	—	110,74x1,78x2,4 GT-5
117,1	1,78	2,4	544	—	117,1x1,78x2,4 GT-5
123,44	1,78	2,4	546	—	123,44x1,78x2,4 GT-5
129,4	1,78	2,4	548	—	129,4x1,78x2,4 GT-5
135,76	1,78	2,4	550	—	135,76x1,78x2,4 GT-5
138,94	1,78	2,4	551	—	138,94x1,78x2,4 GT-5
142,11	1,78	2,4	552	—	142,11x1,78x2,4 GT-5
145,29	1,78	2,4	553	—	145,29x1,78x2,4 GT-5
148,46	1,78	2,4	554	—	148,46x1,78x2,4 GT-5
151,64	1,78	2,4	555	—	151,64x1,78x2,4 GT-5
154,81	1,78	2,4	556	—	154,81x1,78x2,4 GT-5
158	1,78	2,4	557	—	158x1,78x2,4 GT-5
161,16	1,78	2,4	558	—	161,16x1,78x2,4 GT-5
164,34	1,78	2,4	559	—	164,34x1,78x2,4 GT-5
167,51	1,78	2,4	560	—	167,51x1,78x2,4 GT-5
170,69	1,78	2,4	561	—	170,69x1,78x2,4 GT-5
173,87	1,78	2,4	562	—	173,87x1,78x2,4 GT-5
